Aufbewahrungsbox "Siedler von Catan"-Spiel

Premium Hexagon Board Game Organizer (3D-Catan)

Boost Me Gefällt Ihnen das Modell und Sie möchten meine weitere Arbeit unterstützen? Dann freue ich mich über Boosts. 1. Übersicht

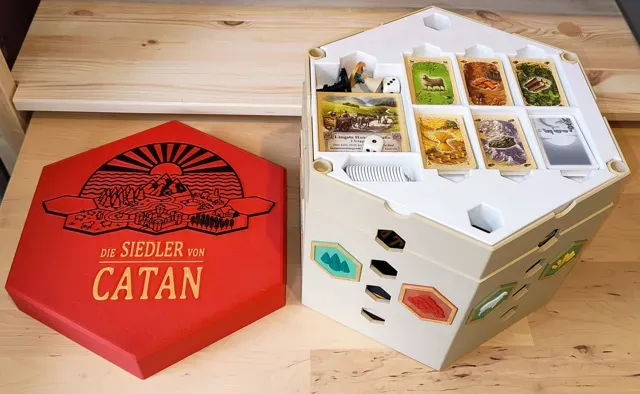

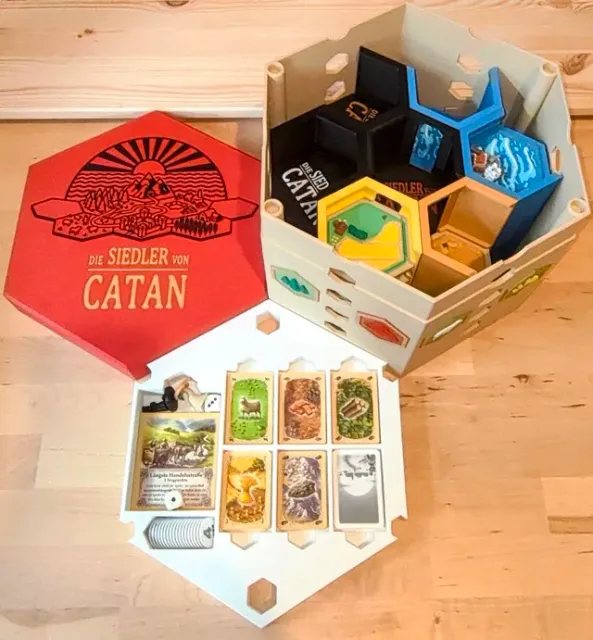

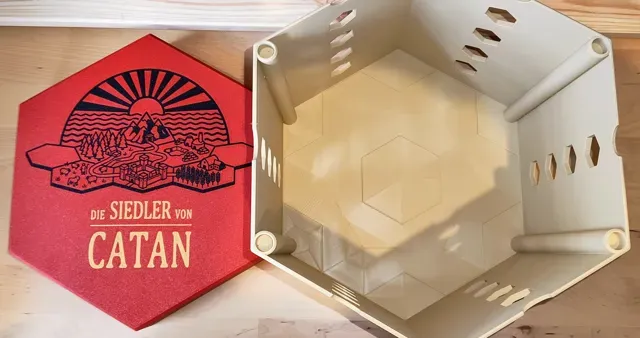

Dieser konsequent in Hexagonen konstruierte Organizer dient der Aufbewahrung, Transport und Sortierung eines dreidimensionalen “Die Siedler von Catan”-Basis-Spiels. Das Design umfasst einen geräumigen Basis-Container, einen passgenauen Deckel mit einem mehrfarbigen "Flush Inlay"-Logo und ein Tablett für das Zubehör des Spiels.

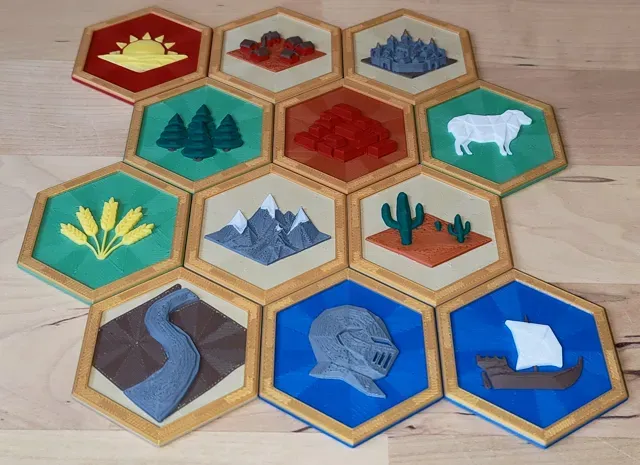

Das Modell umfasst nicht die 3D-Landschaftsfelder und die Boxen mit den Spielfiguren. Diese finden Sie unter den folgenden Links:

- “Siedler von Catan” 3D-Spielbrett https://makerworld.com/de/models/573919-the-settlers-of-catan-3d-board-improved#profileId-2225407 - Boxen für die Spielsteine https://makerworld.com/de/models/724977-catan-player-pieces-box-base-set-and-seafarers#profileId-657095 - Figur des Räubers https://makerworld.com/de/models/1932190-catan-robber?from=search#profileId-2074297 Hinweis: Dieser Organizer ist ein großvolumiges Bauteil. Der Druck des Containers verbraucht bei 10 % Gyroid-Infill etwa 600 g Filament und nimmt mehrere Stunden in Anspruch. Aufgrund der Größe wird ein Bauraum von mindestens 264 mm x 304 mm x 209 mm benötigt.

Besondere Merkmale:

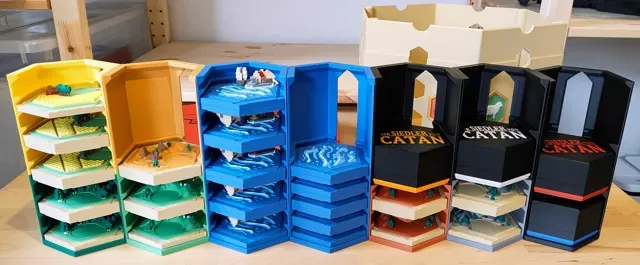

- Konsequentes Design mit Hexagonen: Als durchgehendes Designelement wurden Hexagone, die die Landschaftsfelder im Spiel verwendet. Das Design stand dabei im Vordergrund. Es ging ausdrücklich nicht darum, einen besonders platzsparenden Organizer zu erstellen. - Magnetischer Verschluss: Unsichtbar integrierte Magnete in den Ecksäulen (Print-in-Place). - Verstärkte Mechanik: Die Deckelstulpe verfügt über eine innere 45-Grad-Materialkehle, die ein Abbrechen der Wände bei mechanischer Belastung verhindert. - Racks für die Landschaftsfelder und Boxen der Spielsteine: Die Racks nehmen die Landschaftssteine übereinandergestapelt, siehe Bilder, auf. Die Racks verfügen dabei zusätzlich zu den Halteschienen über Konterschienen, die die Hexagone und Boxen auch kopfüber sicher halten. - Stützenfrei (No Supports): Das Modell ist bewusst so konstruiert, dass alle Überhänge und die Hohlräume für die Magnete komplett ohne Stützstrukturen gedruckt werden können. - AMS-optimiert: Für den Druck wird aufgrund der vielen Farben und Farbwechsel ein Drucker mit AMS empfohlen. 2. Benötigtes Material (BOM - Bill of Materials)

Für die finale Fertigstellung wird folgendes zusätzliches Material benötigt:

- 8 x Neodym-Rundmagnete: Durchmesser 5,0 mm (max. 5,5 mm), Höhe ca. 5,0 mm bis max. 8,0 mm.  (4 Stück für den Boden, 4 Stück für den Deckel) . - 12 x Gummi-Füße (Bumpons): Durchmesser 8,0 mm, Dicke 0,5 mm bis 1,0 mm (für die vorgesehenen Aussparungen an der Unterseite des Containers). - Sekundenkleber: Ein kleiner Tropfen pro Magnetloch, um die Magnete während des Drucks zu fixieren. 3. Allgemeine Druckeinstellungen (Slicer)

Für eine optimale mechanische Stabilität und saubere Toleranzen werden folgende Basis-Einstellungen empfohlen:

- Schichthöhe: 0,2 mm - Wandlinien (Wall Loops): 3 (Zwingend für die Stabilität der Stulpe des Deckels). - Obere/Untere Schalen: 4 bis 5. - Fülldichte (Infill): 10 % - Füllmuster: Gyroid - Stützstrukturen (Supports): Deaktiviert. 4. Spezifische Einstellungen: Boden

- Schichthöhe: 0,28 mm - Wandlinien (Wall Loops): 2  5. Spezifische Einstellungen: Deckel mit Inlay (Mehrfarbdruck)

Der Deckel wird kopfüber gedruckt. Um das feine Text-Logo lückenlos abzubilden, sind diese Anpassungen im Slicer notwendig:

- Wandgenerator: Auf  Arachne umstellen. Andernfalls werden feine Linien unsauber oder ganz weggelassen. - Unteres Schalenmuster: Auf  Monotone Linie setzen. - Geschwindigkeit Erste Schicht: Auf 20 mm/s bis 30 mm/s reduzieren. - Druckplatte: Eine strukturierte PEI-Platte (Textured PEI) liefert eine homogenste Oberfläche für das Inlay. 6. Spezifische Einstellungen: Tablett für das Zubehör

- Wandlinien (Wall Loops): 2 - Fülldichte (Infill): 15 % - Füllmuster: Blitz (um Filament zu sparen) 7. Spezifische Einstellungen: Racks

- Wandlinien (Wall Loops): 5 (um massive Wände für die hohen Racks zu erhalten) - Fülldichte (Infill): 10 % - Füllmuster: Gyroid - Farbwechsel: - Rack (Holz und Weizen): 78,6 mm - Rack (Wolle und Wüste): 81,8 mm - Rack (Erz und Spielsteine-Box): 71,4 mm - Rack (Ziegel und Spielsteine-Box): 65,8 mm 8. Spezifische Einstellungen: Reliefs für die Außenwände

- Stärke, Muster der Oberfläche: Oktagramm Spirale Die Reliefs sind von mir einzeln und mit variabler Schichthöhe gedruckt worden, um Filament zu sparen und das Druckbild bei angemessener Druckzeit zu verbessern.

9. Anleitung: Magnete einsetzen (Pause at Height)

Die Magnete werden während des Druckvorgangs unsichtbar in das Bauteil eingeschlossen.

- Im Slicer: Füge eine Druckpause (Pause at Height) ein, exakt auf der Schicht,  bevor der Drucker beginnt, die runden Öffnungen der Ecksäulen mit langen Linien zu überbrücken (Bridging). Dies muss beim Boden und beim Deckel separat gemacht werden. - Beim Druck (Boden): Wenn der Drucker pausiert, gib einen Tropfen Sekundenkleber in die vier Löcher und setze die Magnete ein. Stelle sicher, dass die Magnete nicht über die Druckkante hinausragen. Setze den Druck fort. - Beim Druck (Deckel):   Achtung! Markiere vorher zwingend die Polarität der Magnete. Prüfe, ob sie sich von den Magneten im bereits gedruckten Boden anziehen lassen. Setze die Gegenmagnete in der Pause ein und setze den Druck fort.
