Gaszähler -REED - ESPHome -Wemos D1

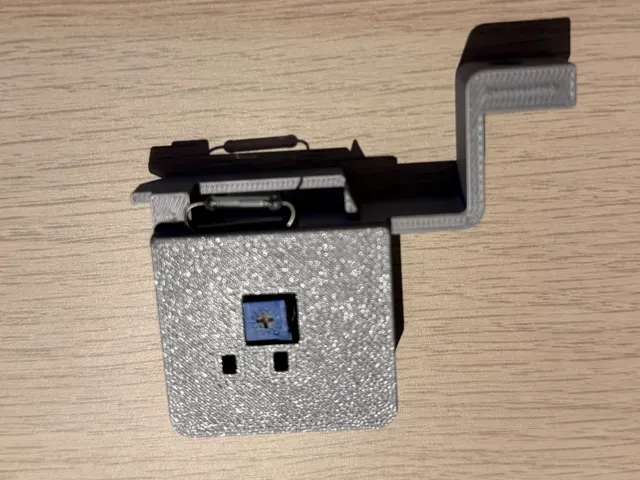

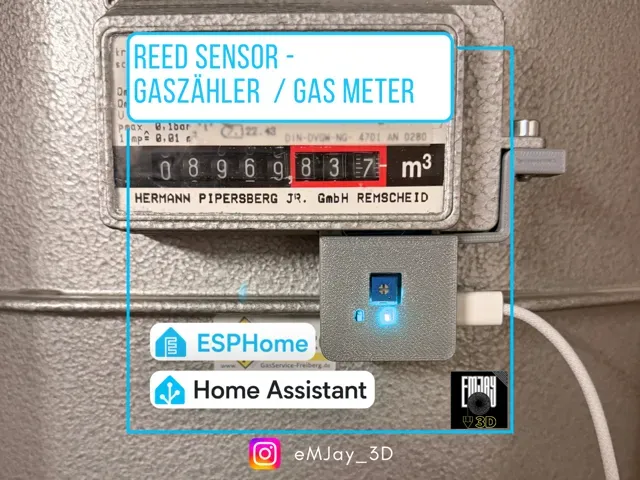

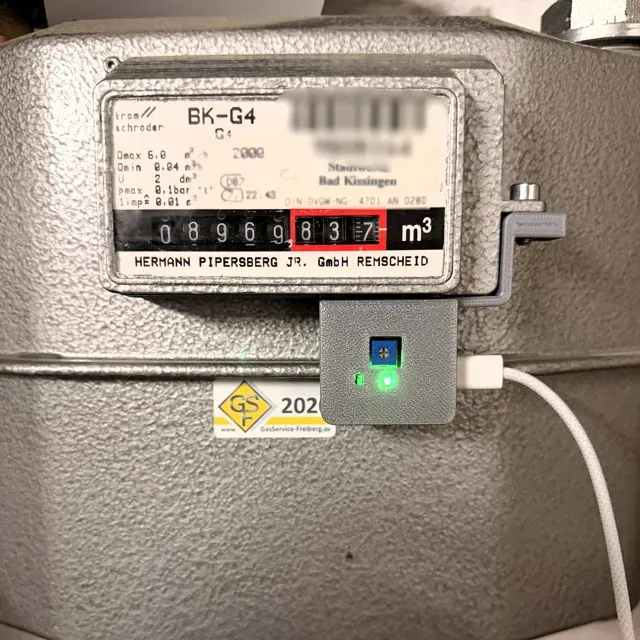

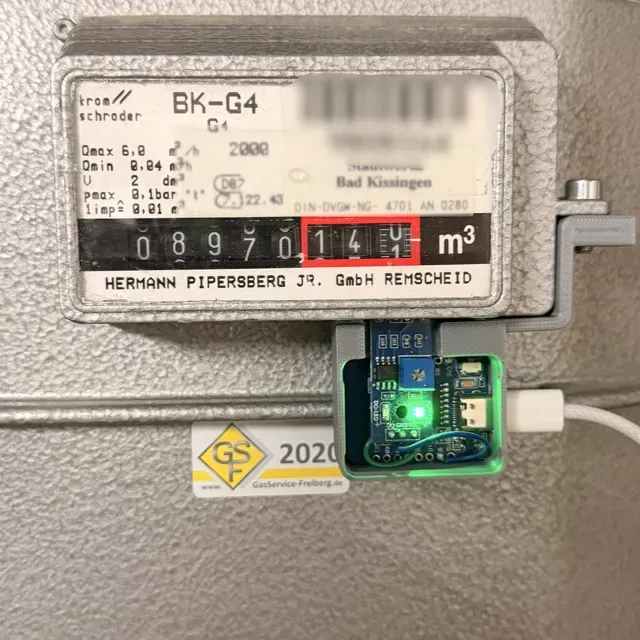

Kompakter Gaszähler‑Sensor auf Basis eines G123-08 Reed-Sensormodul , eines Wemos D1 Mini und des 3D‑gedruckten Gehäuses .

Zur Verdrahtung werden drei 3–5 cm Kabel benötigt.

Boost Me Hat Ihnen dieses Modell gefallen? Hinterlassen Sie doch gerne einen kostenlosen Boost! Damit helfen Sie, das Design sichtbarer zu machen und geben mir gleichzeitig die Motivation, weitere kreative Projekte zu realisieren.

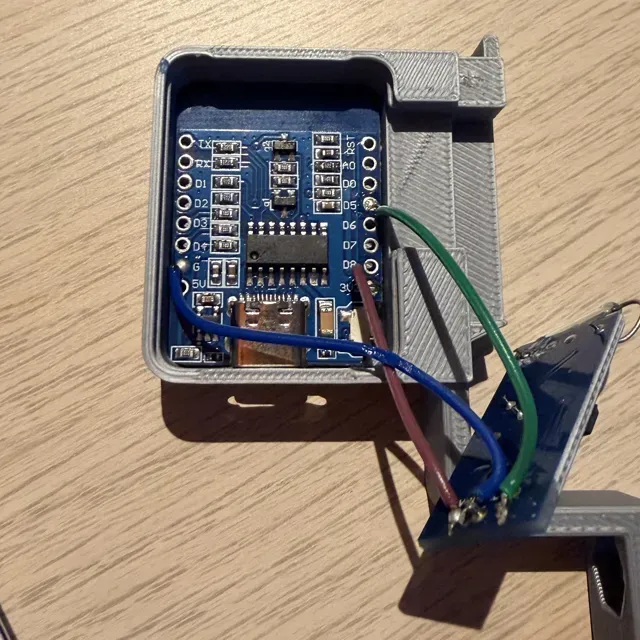

Verdrahtung:

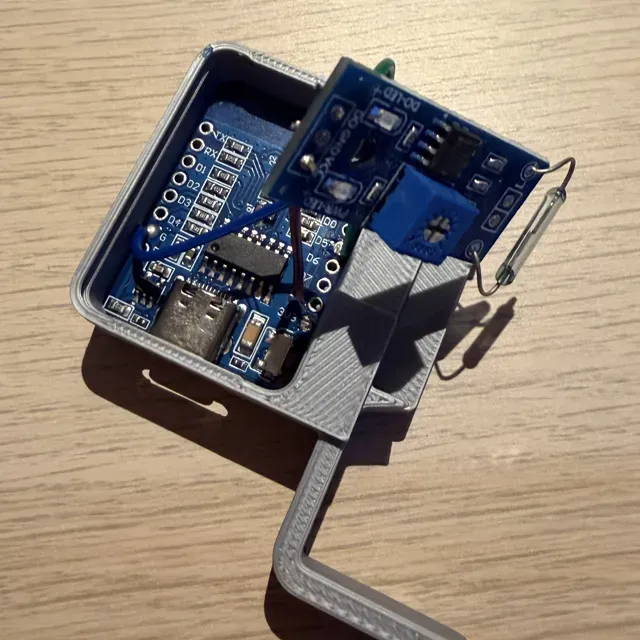

Bei dem G123-08 Reed-Sensormodul muss die Pins rausgelötet werden damit dieser in das Gehäuse passt.

- VCC → 3.3 V - GND → G - D0 → D5 (bzw. GPIO14) Der beigefügte ESPHome‑Code kann nach Anpassung von WLAN‑Name und Passwort direkt im ESPHome Device Builder eingefügt werden.

Optional kann eine feste IP vergeben werden.

Der Verbrauchswert pro Impuls (Standard: 0,01 m³ ) kann in der letzten Zeile des Codes angepasst werden.

esphome:

name: gaszaehler

friendly_name: Gaszähler

esp8266:

board: d1_mini

wifi:

ssid: "WLAN-NAME"

password: "PASSWORD"

min_auth_mode: WPA2

# ---------------------------------------------------

#  manual_ip:

#    static_ip: 192.168.1.56

#    gateway: 192.168.1.1

#    subnet: 255.255.255.0

#   dns1: 192.168.1.11

logger:

api:

services:

- service: set_gas_counter

variables:

value: int

then:

- lambda: |-

id(gas_impulse_counter) = value;

ota:

platform: esphome

# ---------------------------------------------------

# Globale Variable für Gas-Impulse (persistenter Zähler)

# ---------------------------------------------------

globals:

- id: gas_impulse_counter

type: uint32_t
