Brennholzmarkierer 25 cm

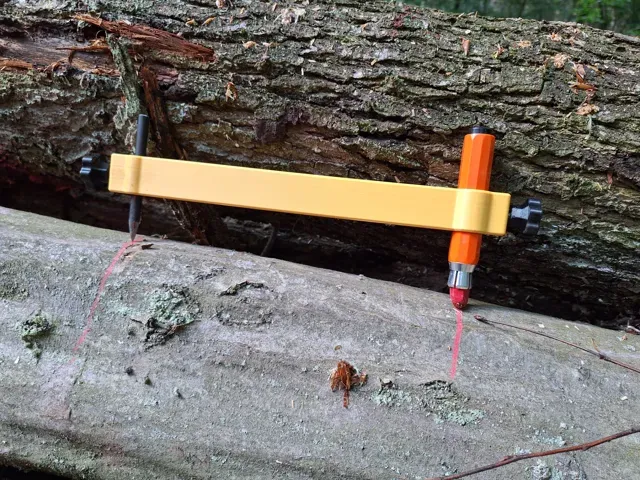

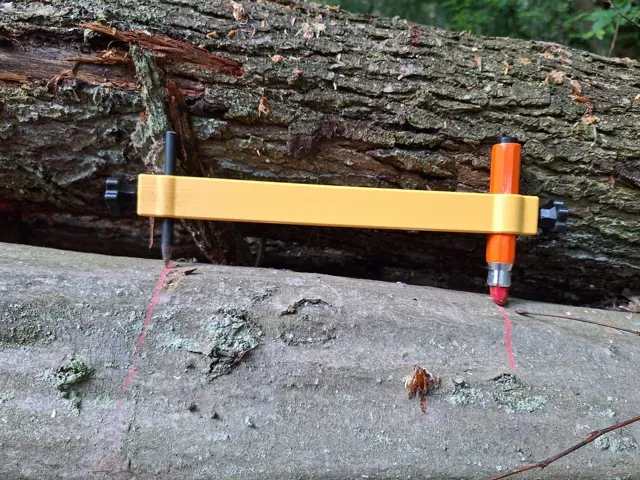

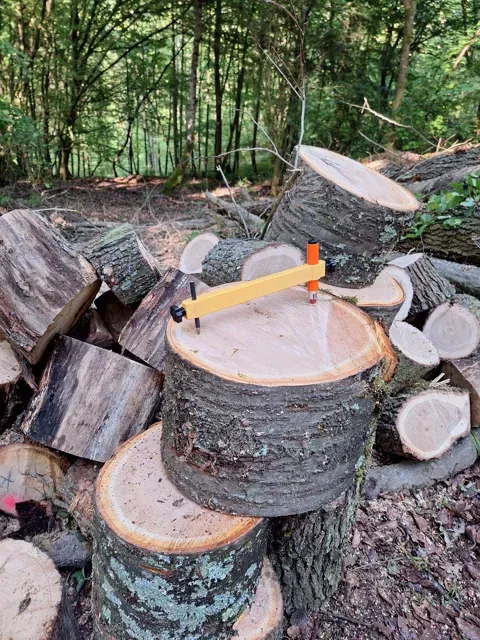

Das zirkelähnliche Werkzeug dient dazu Stämme zu markieren, sodass Brennholzabschnitte von 25 cm gesägt werden können. Das Werkzeug wurde bereits erprobt und ich bin sehr zufrieden. Das Anreißen der Stücke passiert genauer und schneller als mit einem Bandmaß oder Zollstock.

Der Abstand zwischen Kreidemitte und Zirkelspitze beträgt 255 mm, sodass ein kleines Aufmaß zur Berücksichtigung der Sägekettenbreite eingenommen ist.

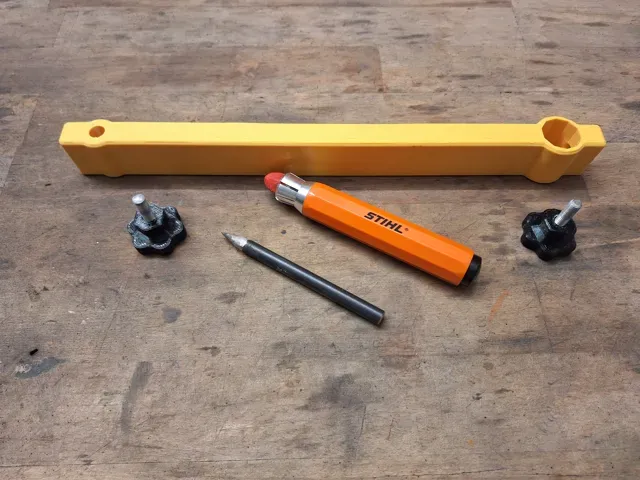

Das Anreißwerkzeug nimmt einen Stihl Kreidehalter (andere Kreidehalter können auch passen, die Aufnahme ist ein 10-Kant mit 21mm Schlüsselweite) sowie einen Metalldorn von 8 mm Durchmesser auf. Den Metalldorn habe ich selbst am Schleifbock hergestellt, hier kann man kreativ werden, was man benutzt. Alles bis 8 mm Durchmesser passt rein.

Weiterhin werden 2 Sechskantmuttern M6 und zwei Sechskantschrauben M6x25 oder M6x30 benötigt. Die Druckplatte mit dem Verbindungsstück weist eine Pause auf, in der die beiden Muttern eingelegt werden. Danach wird der Druck fortgeführt und die Muttern im Bauteil umschlossen. Dies garantiert eine langlebige Funktion auch bei häufigem Spannen.

Die zweite Druckplatte enthält die Sterngriffe für die Schrauben. Hier einfach die Schraube in das Außenstück einsetzen und die Verschlusskappe mit der Öffnung nach innen einstecken. Bei mir halten die Kappen einfach so, falls nicht können diese selbstverständlich verklebt werden.

Mein Modell habe ich aus ABS und PETG gedruckt. PLA empfehle ich aufgrund der mangelnden Temperaturstabilität nicht.
