Einhell Power X-Change Rauch-Absaugung

Für meine Einhell-Akkus habe ich eine Löt-Rauch-Absaugung mit einem Noctua 140mm Lüfter umgesetzt.

Es wird neben den Druckteilen folgendes benötigt:

- 2 Flachsteckverbinder mit 6,3mm Breite und Kabelquerschnitt 0,5-1,5mm²  (rote Variante) - Kabelreste - einen 1203BB DC-Motordrehzahlregler - einen Noctua NF-A14 PWM chromax.black.swap - 8 Holzschrauben 3x40mm - 4 Holzschrauben 3x10mm - 4 Schrauben M4x40 - 4 Schrauben M4x20 - 8 Einschmelzmuttern M4 - 1 Gewindestange M8x140 - 1 Stopmutter DIN985 M8 - 1 Sechskantmutter DIN934 M8 - Aktivkohlematte

Die Flachsteckverbinder, die die Anschlusszungen zum Akku bilden, sowie die Kabel habe ich mit Heißkleber im Deckel fixiert.

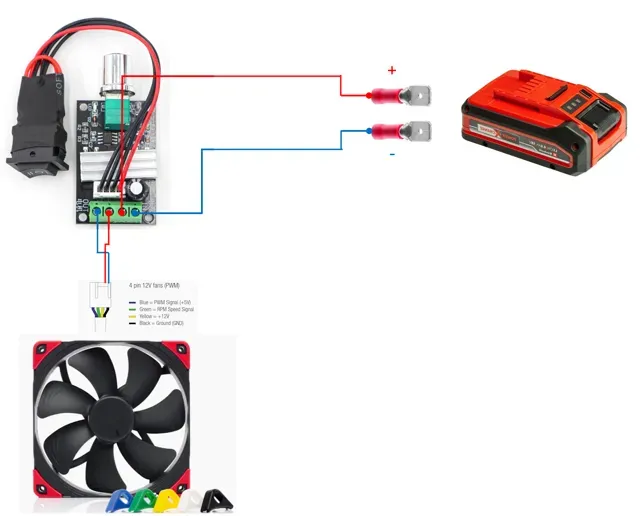

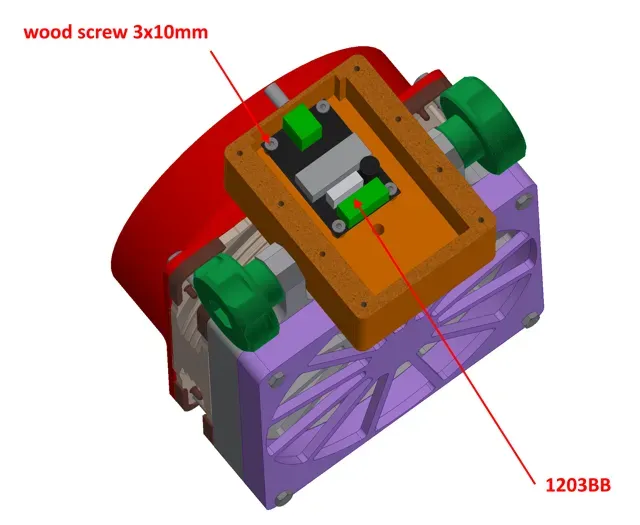

Zu Verkabeln gibt es nicht viel. Der Lüfter wird am Motorkontroller am Ausgang angeschlossen und die Akku-Kabel werden am Eingang des Kontrollers angeschlossen (Aderendhülsen verwenden!)

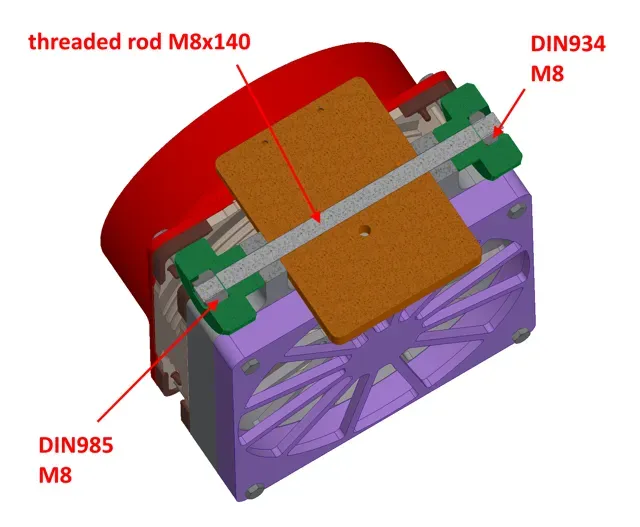

Die Gewindestange bildet mit den gedruckten Griffen und den M8-Muttern ein Gelenk zur Neigungsverstellung des Lüfters.

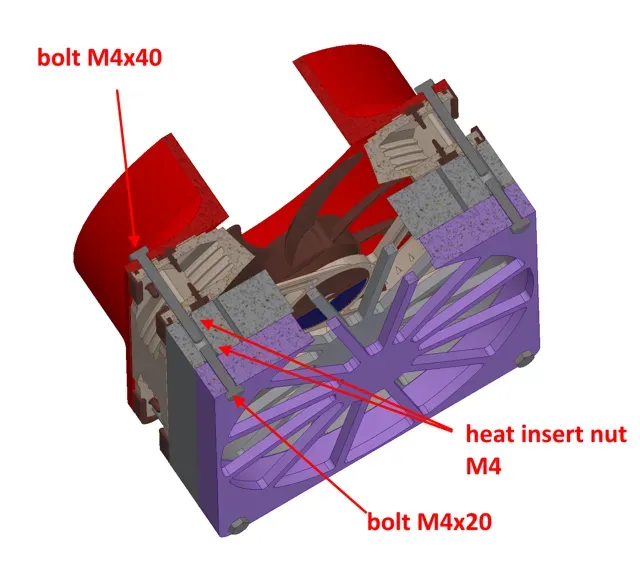

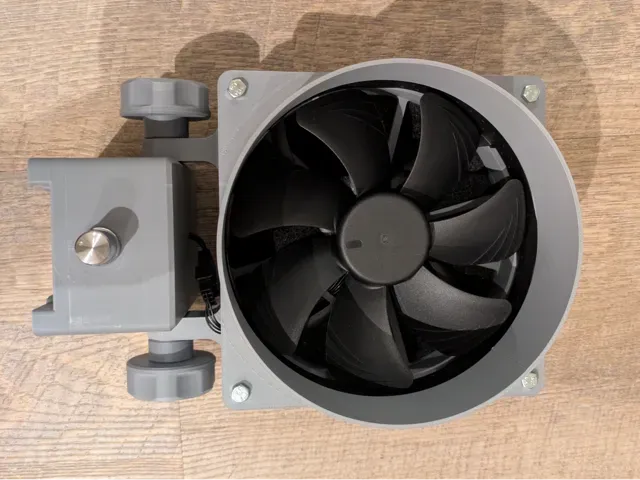

Die Einschmelzmuttern werden im Gehäuse-Rahmen eingeschmolzen. An diesem Rahmen wird der Lüfter mit Hutze und den langen Schrauben montiert.

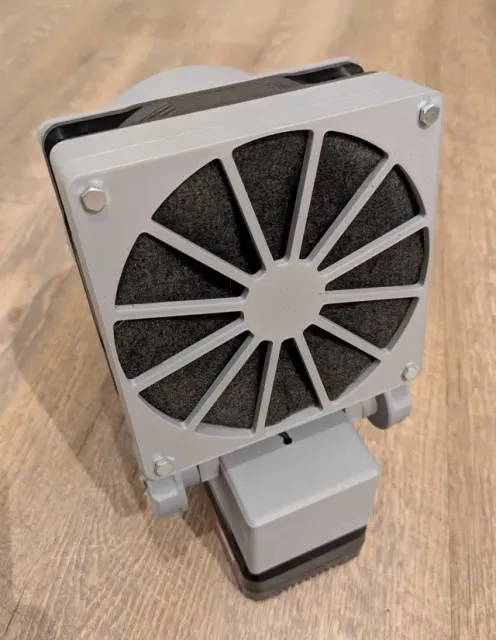

Auf der gegenüberliegenden Seite wird das Filtergehäuse mit den kurzen Schrauben montiert.

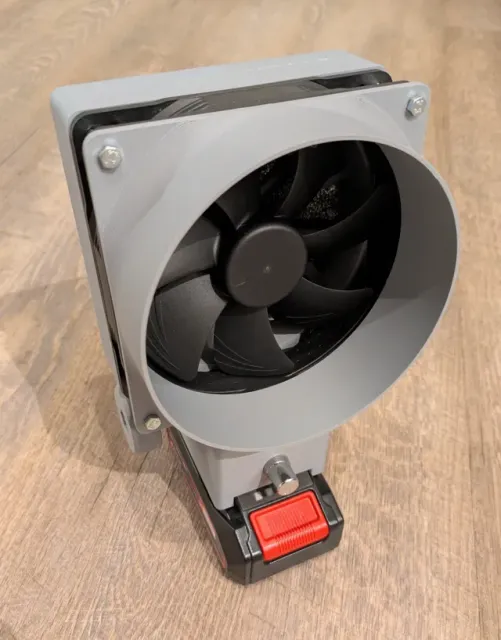

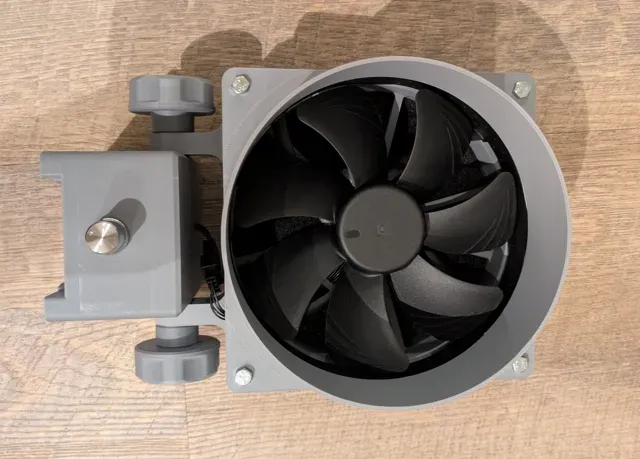

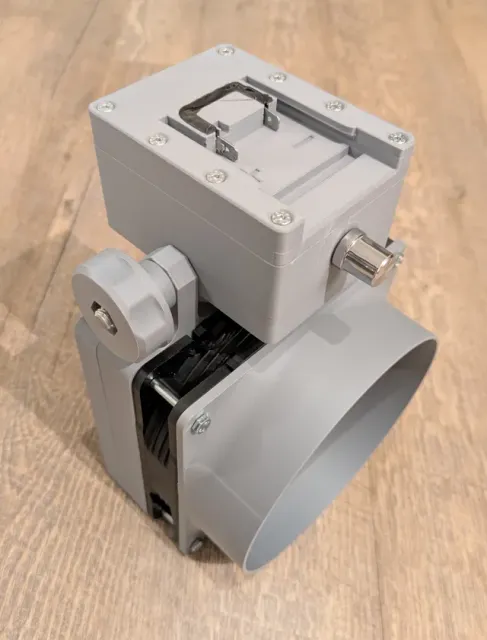

Der Rest sollte eigentlich anhand der Bilder einfach nachzubauen sein.

Das Elektronik-Gehäuse wird mit 3x40 Holzsenkschrauben miteinander verschraubt.

Achtung! Vorne habe ich keine Gitter vorgesehen! Verletzungsgefahr wenn man den Finger in den Lüfter steckt ;-)
