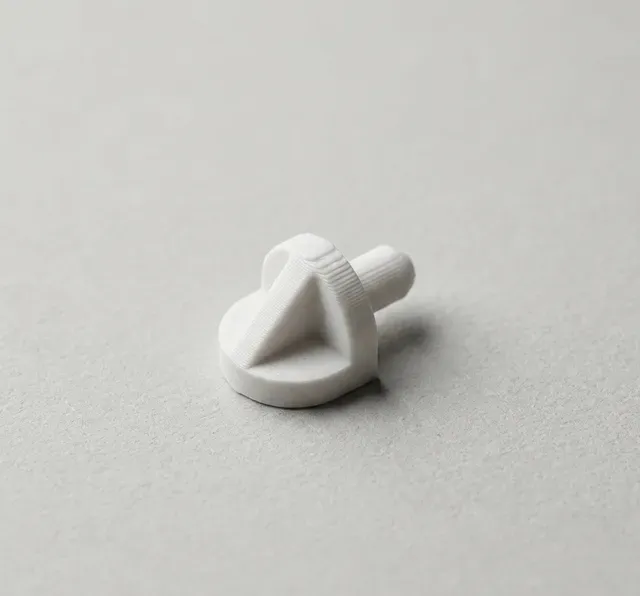

Universal Regalbodenträger 3-8mm / Shelf Pin

3D-модель · MakerWorld

Universal Regalbodenträger 3-8mm / Shelf Pin

Площадка: MakerWorld
Цена: Бесплатно
Лицензия: PRIVATE-USE; Только для личного использования: печатать для себя, без продажи и распространения.
Форматы: STEP

1 663 Лайки
1 107 Загрузки
1 314 Напечатали
6 438 В подборках
9 Бусты
60 Комментарии
0 Просмотры

Автор:3D PrintCraft

Опубликована 08.06.2026

Скачать на

MakerWorld

Описание

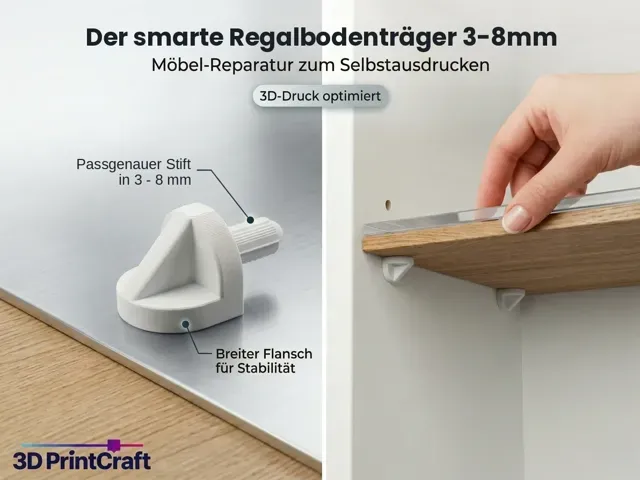

Kennst du das Problem? Ein Bodenträger geht verloren, bricht ab oder fehlt beim Umzug und plötzlich hängt der Einlegeboden schief. Anstatt teure Ersatzteile im Baumarkt zu kaufen oder tagelang auf eine Lieferung zu warten, kannst du dir diesen extrem stabilen Regalbodenträger einfach und in wenigen Minuten selbst drucken! 🚀

Ich habe dieses Modell selbst konstruiert, nachdem mir ein Träger gefehlt hat. Es ist optimiert für maximale Stabilität und eine perfekte Passform.

✨ Highlights des Modells:

- Universelle Passform: Passt in alle Standard-Schränke - wähl einfach das Druckprofil mit dem passenden Stiftdurchmesser: 3, 4, 5, 6, 7 oder 8 mm (IKEA, Baumarkt, Küchenschränke etc.). Miss deine Bohrung vorher kurz nach. - Extra Stabil: Die dreieckige Verstärkung trägt ab 5 mm Stiftdurchmesser auch schwere Regalhölzer und Bücher problemlos. Für 3 und 4 mm gilt das nicht, siehe Hinweis unten. - Schnell gedruckt: In wenigen Minuten fertig – perfekt, um direkt ein ganzes Set auf Vorrat zu drucken! - Geld & Zeit gespart: Repariere deine Möbel sofort ("Right to Repair"). ⚙️ Empfohlene Druckeinstellungen (WICHTIG für die Stabilität!):

- Material: Für maximale Belastbarkeit empfehle ich PETG. Es geht aber genauso in PLA, PLA+ oder ASA. - Infill: 100% - Support: Je nach Ausrichtung und Drucker werden minimale Tree-Supports empfohlen. Hinweis: Die hinterlegten Druckeinstellungen haben bei mir auf meinem Bambu Lab P1S einwandfrei funktioniert. Da sich jedoch jeder Drucker und jedes Filament etwas anders verhält, überprüfe die Einstellungen bitte vor dem Drucken noch einmal für dein eigenes Setup! Kalibriere außerdem dein Filament (Flow und Pressure Advance) - bei einem massiv gefüllten Teil in dieser Größe entscheidet das darüber, ob der Stift stramm sitzt oder im Loch wackelt. Zur Belastbarkeit: Die Tragkraft hängt stark am Stiftdurchmesser und sinkt bei den dünnen Varianten überproportional - grob überschlagen trägt der 3mm-Stift nur noch etwa ein Fünftel des 5ers, der 4mm-Stift etwa die Hälfte. Nimm bei 3 und 4 mm deshalb mehr Träger pro Boden und belade sie nur leicht. Die Nutzung erfolgt auf eigene Verantwortung: Ich stelle das Modell kostenlos zur Verfügung und kann weder deinen Druck noch den Zustand deiner Möbel beurteilen - prüf die Träger vor dem Beladen.

📸 Zeigt mir eure Drucke! Hat dir dieses Modell geholfen, deinen Schrank zu reparieren? Lass gerne ein "Like" da, bewerte das Profil und teile ein Foto von deinem Druck! Viel Spaß beim Organisieren!

Boost Me Lasst gerne einen Boost da, wenn euch das Modell gefällt.

Руководства и профили печати

Профили печати и шаги

5mm Stift | 0.2mm Schicht, 3 Wände, 100% Füllung Die Standardgröße: passt in alle üblichen Schrankbohrungen mit 5 mm - IKEA, Küchenschränke, Baumarktmöbel.

Für die Belastbarkeit empfehle ich PETG - gedruckt und getestet habe ich mit 0,2 mm Schichthöhe, 3 Wänden und 100 % Füllung. Du kannst den Träger aber genauso in PLA, PLA+ oder ASA drucken, je nachdem was du da hast und wie schwer der Boden wird. Je nach Ausrichtung und Drucker reichen minimale Tree-Supports.

Wichtig: Schau dir die hinterlegten Einstellungen vor dem Druck nochmal für dein eigenes Setup an und kalibriere dein Filament (Flow und Pressure Advance). Bei einem massiv gefüllten Teil in dieser Größe entscheidet das darüber, ob der Stift stramm sitzt oder im Loch wackelt.

Miss deine Bohrung vorher kurz nach - weitere Stiftdurchmesser liegen als eigene Druckprofile auf derselben Modellseite.

6mm Stift | 0.2mm Schicht, 3 Wände, 100% Füllung Variante für 6 mm Bohrungen. Geometrie, Flansch und Toleranz sind identisch zum 5mm-Original, nur der Stift ist dicker.

Miss deine Bohrung vorher kurz nach - die Größen 5, 7 und 8 mm liegen als eigene Druckprofile auf derselben Modellseite.

7mm Stift | 0.2mm Schicht, 3 Wände, 100% Füllung Variante für 7 mm Bohrungen. Geometrie, Flansch und Toleranz sind identisch zum 5mm-Original, nur der Stift ist dicker.

Miss deine Bohrung vorher kurz nach - weitere Stiftdurchmesser liegen als eigene Druckprofile auf derselben Modellseite.

8mm Stift | 0.2mm Schicht, 3 Wände, 100% Füllung Variante für 8 mm Bohrungen - die größte der vier Größen, häufig bei älteren oder schwereren Möbeln. Geometrie, Flansch und Toleranz sind identisch zum 5mm-Original, nur der Stift ist dicker.

Miss deine Bohrung vorher kurz nach - weitere Stiftdurchmesser liegen als eigene Druckprofile auf derselben Modellseite.

4mm Stift | 0.2mm Schicht, 3 Wände, 100% Füllung Variante für 4 mm Bohrungen. Geometrie und Flansch sind identisch zum 5mm-Original, nur der Stift ist dünner.

WICHTIG - geringere Tragfähigkeit! Die Belastbarkeit sinkt nicht proportional zum Durchmesser, sondern stärker - grob überschlagen trägt der 4mm-Stift nur etwa die Hälfte des 5ers. Plan bei schwereren Böden deshalb ein bis zwei Träger mehr ein, damit sich die Last auf mehr Stifte verteilt.

Für die Belastbarkeit empfehle ich PETG - gedruckt und getestet mit 0,2 mm Schichthöhe, 3 Wänden und 100 % Füllung. PLA, PLA+ oder ASA gehen genauso. Je nach Ausrichtung und Drucker reichen minimale Tree-Supports.

Schau dir die hinterlegten Einstellungen vor dem Druck nochmal für dein eigenes Setup an und kalibriere dein Filament (Flow und Pressure Advance). Gerade beim dünneren Stift entscheidet das über die Passung.

Nutzung auf eigene Verantwortung: Ich stelle das Modell kostenlos zur Verfügung und kann weder deinen Druck noch den Zustand deiner Möbel beurteilen. Prüf die Träger vor dem Beladen und belaste sie nicht über das hinaus, was sie sichtbar tragen.

3mm Stift | 0.2mm Schicht, 3 Wände, 100% Füllung Variante für 3 mm Bohrungen, auf Wunsch aus den Kommentaren. Geometrie und Flansch sind identisch zum 5mm-Original, nur der Stift ist dünner.

WICHTIG - deutlich geringere Tragfähigkeit! Das ist die dünnste Variante. Die Belastbarkeit sinkt nicht proportional zum Durchmesser, sondern stärker - grob überschlagen trägt der 3mm-Stift nur noch etwa ein Fünftel des 5ers. Nimm ihn nur, wenn deine Bohrungen es verlangen, und dann bitte mit mehr Trägern pro Boden: statt der üblichen vier lieber sechs oder acht, gleichmäßig über die Lochreihe verteilt. Für leichte Vitrinen- und Dekoböden geeignet, für schwere Regalbretter, Bücher oder Geschirr nicht.

Schau dir die hinterlegten Einstellungen vor dem Druck nochmal für dein eigenes Setup an und kalibriere dein Filament (Flow und Pressure Advance). Gerade beim dünnen Stift entscheidet das über die Passung.

Optimiert für PLA 0.2mm layer, 3 walls, 100% infill Optimiert für PLA

0.6mm nozzle, 0.3mm layer, 3 walls, 100% infill
