Eckverbinder & T-Stücke für 20x20mm Alu-Profile

Ich habe diese Verbinder für meine Alubox entworfen, um daraus eine flexible Kochkiste für den Camping-Einsatz zu bauen. Wie man auf dem Bild sehen kann, passt das System perfekt in die 47l LUX-Tools Alubox von Obi. Sollte aber auch problemlos in die meisten andern Boxen passen.

Ein paar Fakten zum Projekt:

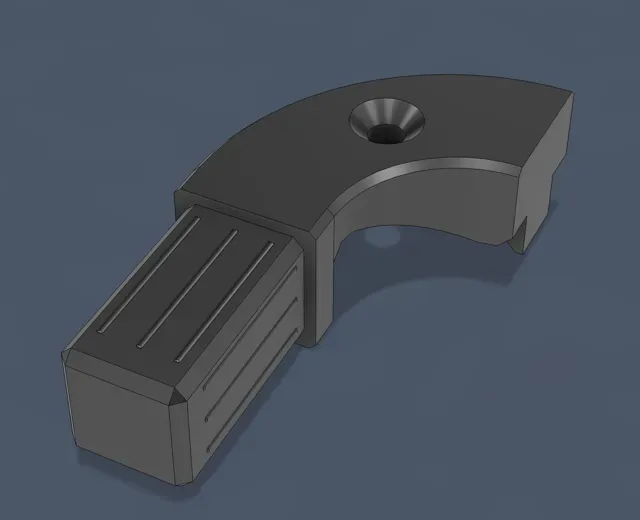

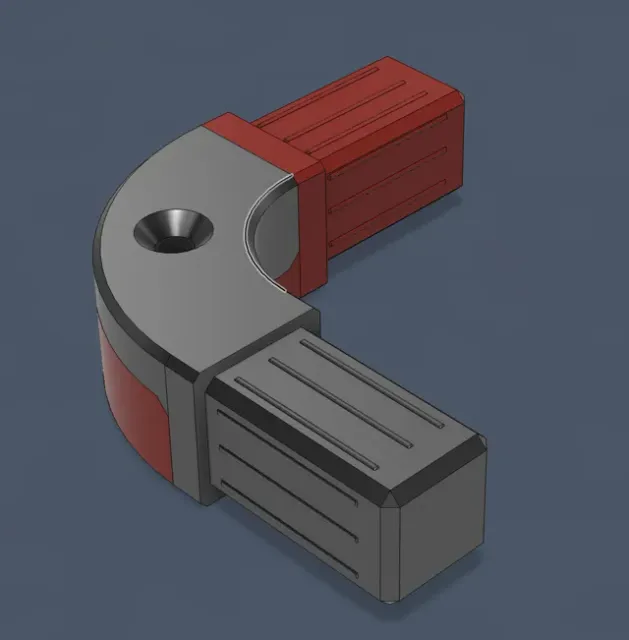

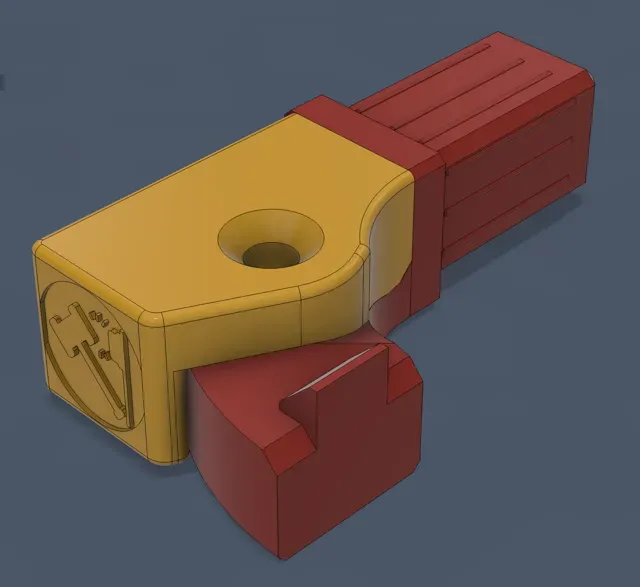

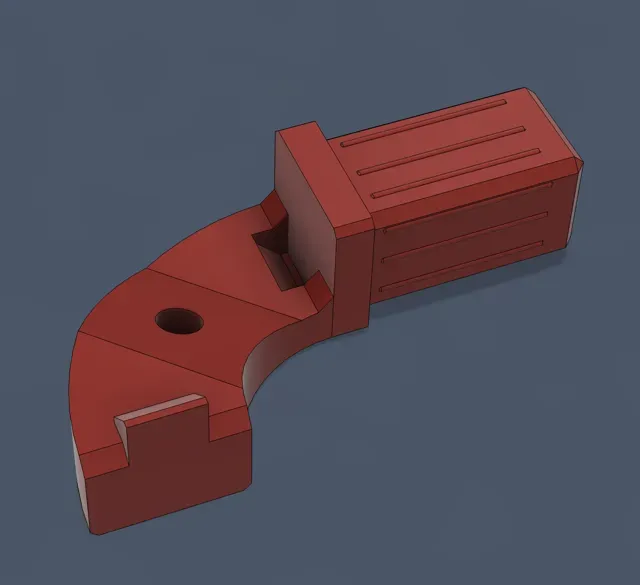

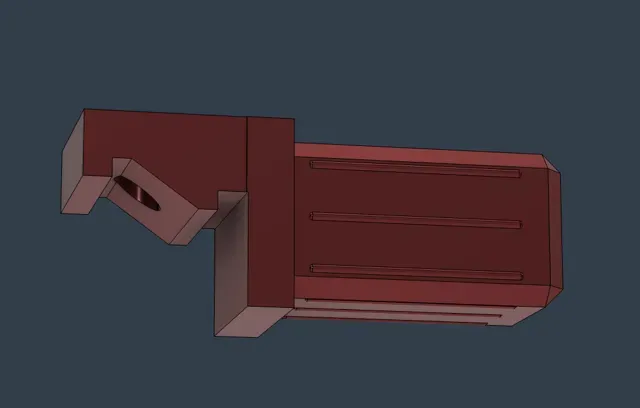

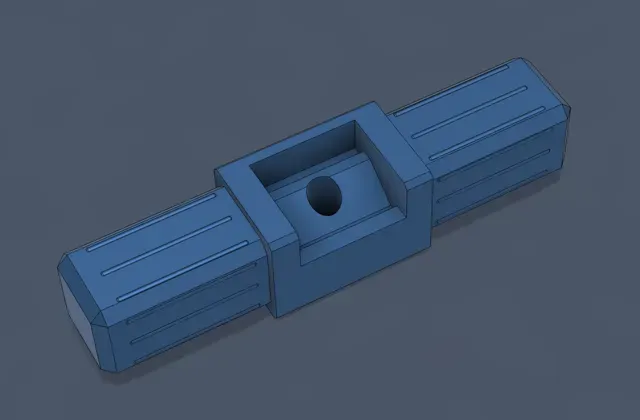

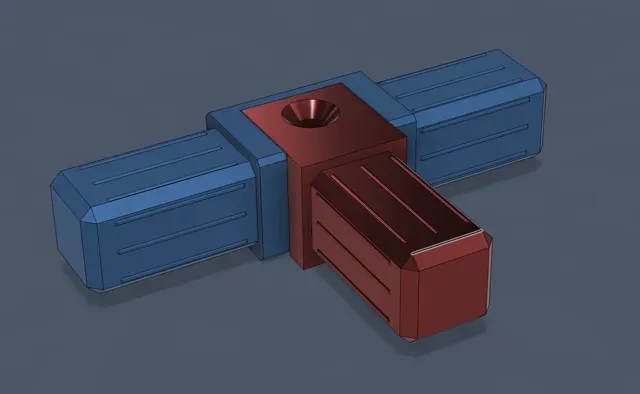

- Die Verbinder sind für 20x20 mm Aluprofile mit 1,5 mm Wandstärke gemacht. - Ihr braucht pro Verbindung einen M4 Gewindeeinsatz zum Einschmelzen und eine 15 mm M4 Senkkopfschrauben. - Die Zapfen sind 30 mm lang, was ordentlich Stabilität gibt. Da Passform recht stramm ist, habe ich eine kleine „Einschlaghilfe“ erstellt für die Winkel – falls es also stramm sitzt, könnt ihr vorsichtig mit einem Gummihammer nachhelfen. - Wichtig: Da die Öffnung der Box etwas schmaler ist als der Innenraum, habe ich die Winkel teilbar konstruiert. So bekommt ihr den fertigen Rahmen problemlos in die Box hinein. Druck-Tipps:

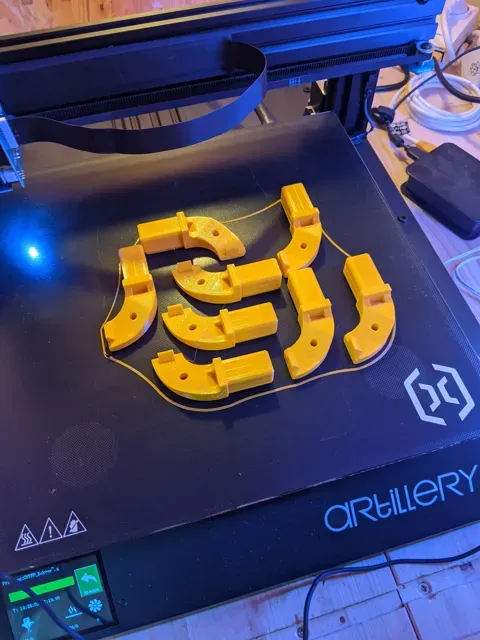

- Vergesst nicht, Support unter den Zapfen zu aktivieren. - Ich empfehle PETG oder ASA zu nehmen, damit sich bei Hitze im Sommer nichts verzieht. Von dem Aluprofil habe ich für meine Box knapp 2 Meter verbraucht. Falls ihr die Box nachbaut, zeigt mir gerne eure Bilder.
