Garden Hose Fittings 3/4'' Male GHT→ Hoses Ø4–24mm

Garden Hose Fittings 3/4'' Male GHT → Hoses Ø4–24 mm

La misura indicata è riferita al diametro interno del tubo da collegare

Il progetto è stato preparato con file multi profilo + modelli singoli separati per ogni diametro così puoi:

- stampare tutti i raccordi in un’unica stampa - stampare solo quello che ti serve - evitare modifiche manuali alla piastra - scegliere rapidamente il diametro più adatto al tuo tubo Set composto da raccordi 3/4'' maschio GHT portagomma stampabili in 3D, progettati per collegare tubi di diverso diametro a componenti, adattatori, pompe, serbatoi, irrigazione, accessori da giardino o piccoli impianti che utilizzano filettatura GHT .

La filettatura GHT , Garden Hose Thread, è lo standard comunemente utilizzato negli attacchi per tubi da giardino di tipo americano, spesso indicato anche come 3/4'' GHT o NH / National Hose .

A differenza della filettatura NPT , la filettatura GHT è cilindrica/parallela e non conica. La tenuta non avviene stringendo progressivamente il filetto, ma tramite la guarnizione presente nel raccordo femmina , che lavora contro la faccia frontale del raccordo maschio (appositamente predisposto in questi raccordi).

Non è intercambiabile con NPT, BSP o GAS. Prima della stampa e dell’utilizzo verifica sempre che il componente su cui verrà montato il raccordo sia realmente 3/4'' GHT femmina .

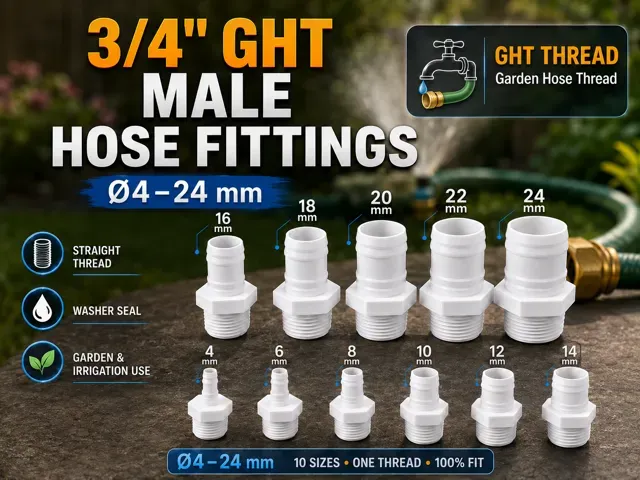

Il pacchetto include le seguenti misure riferite ai diametri interni del tubo da collegare:

Ø4 mm Ø6 mm Ø8 mm Ø10 mm Ø12 mm Ø14 mm Ø16 mm Ø18 mm Ø20 mm Ø22 mm Ø24 mm

Ideale per:

- collegamenti tubi acqua - impianti di irrigazione - giardino e fai-da-te - pompe e piccoli serbatoi - adattamenti rapidi su accessori da giardino - test, prototipi e impianti temporanei - collegamenti leggeri per acqua non in pressione critica ✔ Filettatura 3/4'' maschio GHT ✔ Standard Garden Hose Thread / National Hose ✔ Set completo con diametri tubo da Ø4 a Ø24 mm ✔ File multipli per stampa singola o completa ✔ Geometria ottimizzata per stampa FDM ✔ Struttura semplice, compatta e robusta ✔ Utile per irrigazione, giardino, prove e adattamenti

La zona di inserimento tubo è progettata con profili portagomma, o barbe, distanziati, studiati per:

✔ migliorare la presa sul tubo ✔ ridurre il rischio di scivolamento ✔ consentire il corretto serraggio della fascetta, che può lavorare tra i denti senza deformare il raccordo

Questa geometria permette un fissaggio più sicuro e stabile anche con tubi morbidi.

⚠️ Note di stampa Per migliorare l’adesione al piano ho aggiunto piccoli brim interni alla base del modello.

✔ Servono perché la superficie di contatto è ridotta ✔ Se il piatto non è perfettamente pulito, il pezzo potrebbe staccarsi

⚠️ Attenzione Non adatto ad alta pressione, acqua calda, gas, carburanti, acqua potabile o impianti critici.

Per migliorare la tenuta usa una guarnizione idonea nel raccordo femmina. La filettatura GHT lavora normalmente con una guarnizione frontale, quindi il nastro PTFE non è sempre necessario e non sostituisce una guarnizione corretta.

Non forzare eccessivamente durante l’avvitamento, perché il raccordo stampato in 3D o il componente su cui viene montato potrebbero danneggiarsi.

📐 SPECIFICHE TECNICHE

Tipo: raccordi portagomma maschio Standard filettatura: GHT / Garden Hose Thread / National Hose Origine standard: americano Filettatura: 3/4'' maschio GHT Tipo filetto: cilindrico / parallelo Profilo filetto: 60° Passo filetto: 11.5 TPI, circa 2,209 mm Diametro esterno nominale filetto: circa Ø26,99 mm Tenuta: tramite guarnizione frontale nel raccordo femmina Diametri interni del tubo da collegare: Ø4 – Ø24 mm, step 2 mm Configurazione: multiprofilo + modelli singoli Tecnologia consigliata: stampa FDM Materiali consigliati: PLA / PETG / ASA / ABS

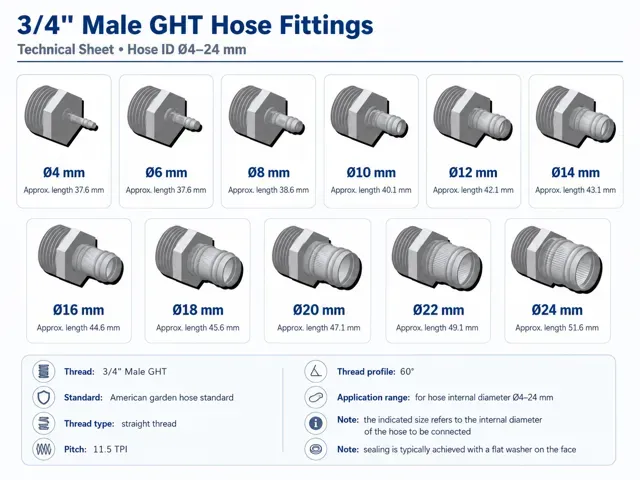

📐 Schede tecniche Nella galleria immagini sono presenti le schede tecniche del set, con panoramica completa di tutti i raccordi inclusi e schede singole per ogni diametro.

Fai riferimento alle immagini della scheda tecnica per verificare le dimensioni principali, la misura del tubo compatibile e le specifiche del filetto GHT.
