Parametrisches Keystone-Patchpanel für Racks

Parametrisches Keystone-Patchpanel für 10"- und 19"-Racks

!!FIXED!!

Ein Patchpanel, das sich an dein Rack anpasst, nicht umgekehrt. 🛠️

Portanzahl, Rastermaß, Höheneinheiten, Reihen und Keystone-Größe sind frei einstellbar. Im Advanced-Modus definierst du jeden einzelnen Slot selbst, inklusive Sondergrößen und Kabeldurchführungen.

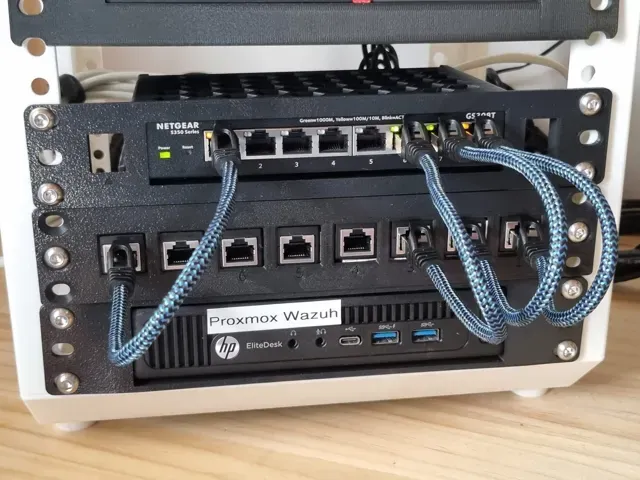

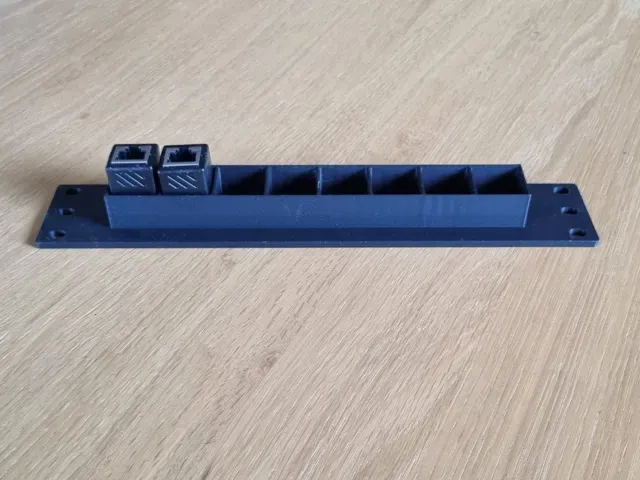

🎯 Der Unterschied zu anderen Panels: Hinter jeder Öffnung sitzt ein Führungstunnel, der den Keystone über seine gesamte Länge seitlich abstützt. Er hängt also nicht nur an der Rastnase im dünnen Frontsteg, sondern sitzt satt und wackelfrei, genau das trennt ein Panel, das nach dem dritten Umstecken ausleiert, von einem, das hält.

✅ Druckt komplett ohne Stützen. Flach aufs Bett, Vorderseite nach unten, fertig.

⚡ Features auf einen Blick

- 📏 10" (254 mm) und 19" (482,6 mm) nach Norm, plus frei definierbare Sonderbreiten - 📐 1 bis 6 Höheneinheiten , Lochbild nach EIA-310 mit 1, 2 oder 3 Löchern pro HE - 🔧 Langlöcher gegen die Maßabweichungen billiger Racks - 🔢 1 bis 4 Keystone-Reihen mit automatischer Kollisionsprüfung - 📦 Führungstunnel in Höhe und Wandstärke einstellbar - 🏷️ Portnummerierung und Titelgravur in freier Schriftart - ✂️ Teilung mit verschraubbarem Schwalbenschwanz für kleine Druckbetten - ⚠️ Automatische Warnungen , wenn eine Konfiguration geometrisch nicht aufgeht - 🎛️ Über 60 Parameter und trotzdem in 30 Sekunden konfiguriert, wenn du nur ein Standardpanel brauchst 🖨️ Drucken

Einstellung Empfehlung

Orientierung Flach, Vorderseite (Gravur) nach unten

Stützen Keine ✅

Schichthöhe 0,4 mm

Wandlinien 4 (die Tunnelwände sollen massiv sein)

Infill 20 %, Gyroid oder Grid

Material PLA reicht, PETG oder ASA für warme Schränke

📖 Parameter-Handbuch

Jeder Parameter mit Wirkung, Standardwert und dem Hinweis, wann sich ein Eingriff überhaupt lohnt.

⚡ Schnellstart: Die drei wichtigsten Regler stehen ganz oben. Ports, Reihen, Höheneinheiten. Alles darunter ist Feinschliff und steht deshalb in den Advanced-Reitern.

🔌 Hauptparameter

Ports pro Reihe: Anzahl der Keystone-Plätze je Reihe. Auf 10" bei 1 HE sind 12 Ports das praktische Maximum. Standard: 12

Anzahl Reihen: 1 bis 4. Ab 2 Reihen brauchst du mindestens 2 HE. Standard: 1

Höheneinheiten (HE): Höhe des Einsatzes, 1 HE = 44,45 mm. Standard: 1

💡 Tipp: Für ein normales 10"-Patchpanel reichen diese drei Werte. Der Rest ist bereits auf gängige Keystone-Module eingestellt.

🔌 Reiter: Keystone Ports

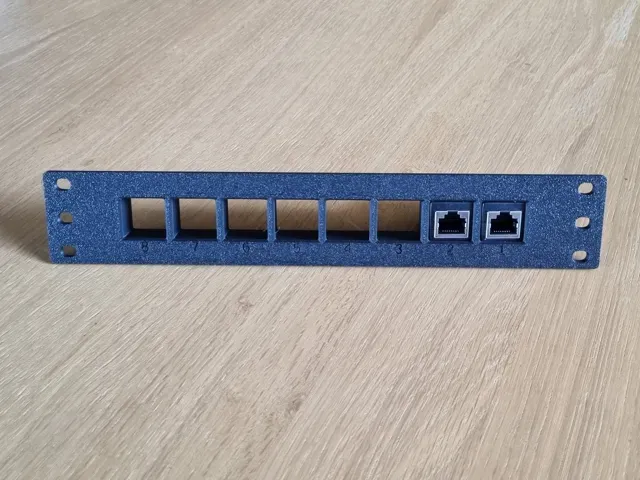

Keystone-Öffnung Breite / Höhe: Nennmaß der Frontöffnung. Passt für RJ45, Blindmodule, USB- und HDMI-Keystones. Standard: 14,5 × 16,0 mm

Drucktoleranz: Wird zu Breite und Höhe addiert. Standard: 0,0 mm

Raster / Portabstand: Abstand von Portmitte zu Portmitte. Bei 0 rechnet das Modell selbst. Zu kleine Werte werden automatisch angehoben, damit die Tunnelwände nicht ineinanderlaufen. Standard: 0 (automatisch)

Minimaler Steg zwischen zwei Ports: Untergrenze für das Material zwischen zwei Öffnungen einer Reihe. Standard: 3,5 mm

Minimaler Steg zwischen zwei Reihen: Dasselbe in der Senkrechten. Standard: 3,5 mm

Ports-Anpassung: Was passiert, wenn die Ports nicht in die Breite passen:

- ✅ Ports begrenzen, es werden nur so viele gebaut, wie hineinpassen. Sicher und vorhersagbar. - ⚠️ Keystones verkleinern, alle Ports bleiben, die Öffnungen schrumpfen. Nur für kleinere Modulsysteme sinnvoll, für RJ45-Keystones unbrauchbar. - 🚧 nichts tun, für Sonderfälle. Die Ports können dann über die Plattenkante hinauslaufen. Standard: Ports begrenzen

Reihen-Anpassung: Dasselbe für die Höhe. Standard: Reihen begrenzen

Materialstärke an der Öffnung: Wie dick die Frontplatte direkt an der Öffnung stehen bleibt. ⚠️ Wirkt nur, wenn im Reiter Front Opening and Guide Tunnel ein Auflagering größer 0 gesetzt ist, im Standardaufbau übernimmt die Frontlippe im Reiter Latch Relief diese Aufgabe. Standard: 2 mm

Freimachung für die Rastnase: Kleine Aussparung an der Oberkante der Öffnung, für Keystones mit besonders hoher Nase. Standard: aus

Fase an der Öffnung: Umlaufende Fase auf der Sichtseite. Standard: 0,5 mm

💡 Tipp 1: Die Drucktoleranz steht bewusst auf 0, weil die Frontöffnung exakt Keystone-Nennmaß haben muss. Sitzt dein Modul zu stramm, geh in 0,05er-Schritten hoch, nicht mehr, sonst hält die Rastlasche nicht mehr sauber.

💡 Tipp 2: Bestehendes Panel nachbauen? Setz das Raster auf einen festen Wert statt auf 0, dann sitzen deine Ports exakt wie im Original.

📦 Reiter: Front Opening and Guide Tunnel

Auflagering seitlich / oben und unten: Verengt die Frontöffnung nach innen. ⚠️ Steht bewusst auf 0 und sollte dort bleiben. Jeder Wert größer 0 macht die Öffnung kleiner als das Keystone-Modul, dann passt es nicht mehr durch und kann nicht einrasten. Nur für Sondermodule gedacht, die von hinten anliegen sollen. Standard: 0 / 0 mm

Führungstunnel: Der Kasten hinter jeder Öffnung. Er trägt den Haltesteg und führt das Modul seitlich. Ausschalten ergibt ein flaches Panel ohne Rasthalt. Standard: an
