Suporte Ajustável para Escaneamento 3D

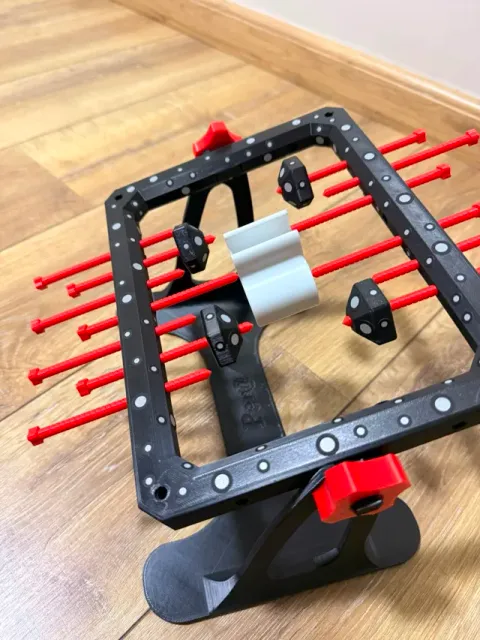

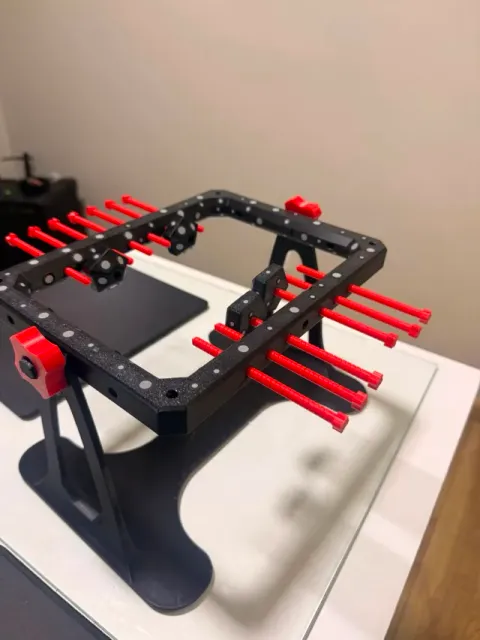

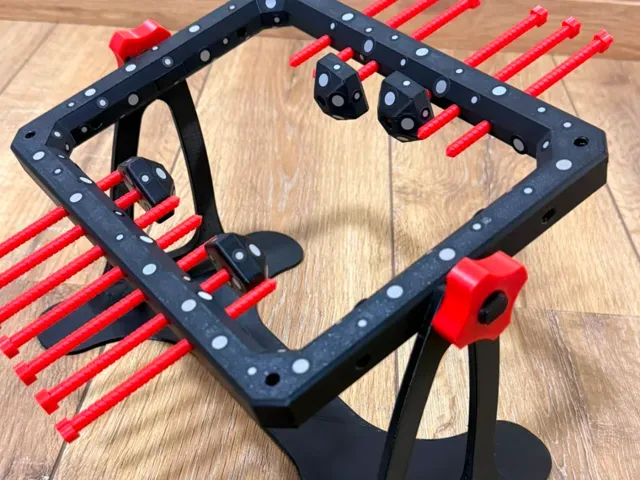

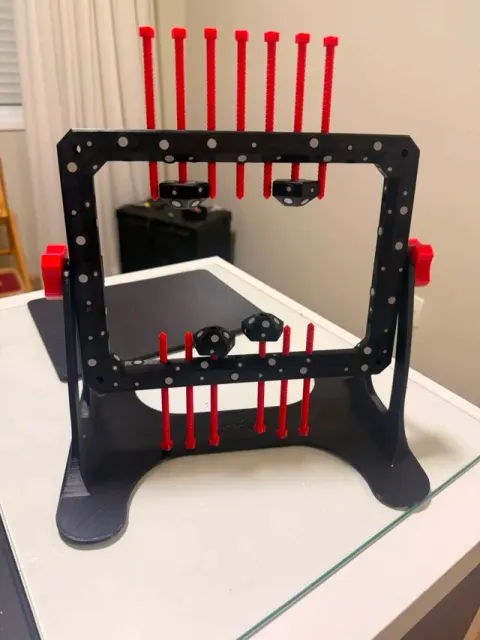

Este suporte foi desenvolvido para facilitar o escaneamento 3D de peças , permitindo posicionar o objeto e os marcadores de forma ajustável durante a digitalização.

O projeto foi pensado para ser 100% impresso em 3D : todos os parafusos, porcas, roscas e elementos de fixação fazem parte dos arquivos. Não é necessário comprar parafusos, inserts ou qualquer outro componente adicional.

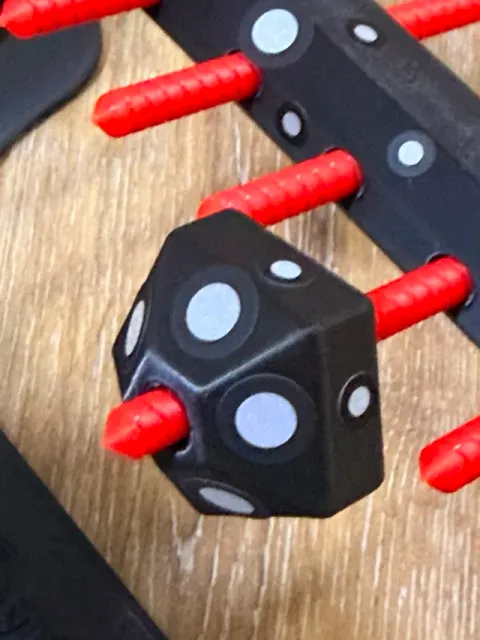

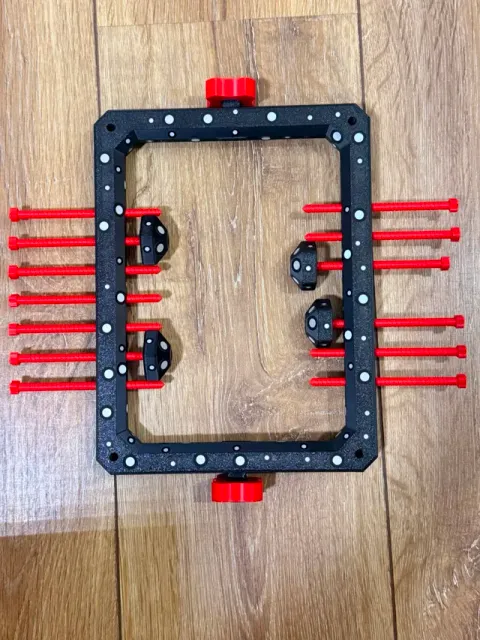

Também estão incluídos 4 marcadores hexagonais com rosca central , que podem ser rosqueados diretamente nos parafusos do suporte. Dessa forma, é possível ajustar a altura, o ângulo e a posição dos marcadores conforme a necessidade de cada escaneamento.

Impressão

O modelo original foi impresso em uma Bambu Lab H2S , utilizando ABS .

No perfil de impressão, deixei a base dividida em duas partes , para que o projeto também possa ser produzido em impressoras com volume de impressão menor.

O material também pode ser alterado conforme a sua preferência. Basta selecionar o filamento desejado no slicer e utilizar os parâmetros adequados para esse material.

Principais características

- Estrutura totalmente impressa em 3D - Nenhum componente metálico ou ferragem adicional necessária - Parafusos e roscas impressos - Ajuste de inclinação e posicionamento - 4 suportes hexagonais para marcadores - Marcadores com rosca central para ajuste direto nos parafusos - Estrutura modular e fácil de montar - Base disponível em duas partes para impressoras menores - Compatível com diferentes filamentos - Desenvolvido para auxiliar em trabalhos de escaneamento 3D e engenharia reversa ⚠️ IMPORTANTE – NÃO ALTERE A ORIENTAÇÃO DAS PEÇAS

Recomendo utilizar as peças exatamente na posição em que estão configuradas no perfil de impressão.

A orientação das peças, principalmente dos parafusos e componentes com rosca , foi definida propositalmente para que as roscas tenham boa precisão e movimentação após a impressão.

Se os componentes roscados forem girados ou impressos em outra orientação, as roscas podem ficar presas, apertadas ou não se movimentarem livremente.

Portanto, para obter o melhor funcionamento do conjunto, não altere a orientação das peças no perfil de impressão.

Boost Me Este projeto deu bastante trabalho de desenvolvimento e testes. Se ele for útil para você, considere deixar um Boost!
