Ford Fiesta Ersatzschalter Heated Seat Switch

Ford Fiesta Sitzheizungsschalter – Ersatzgehäuse / Adapter für Standard-Wippschalter

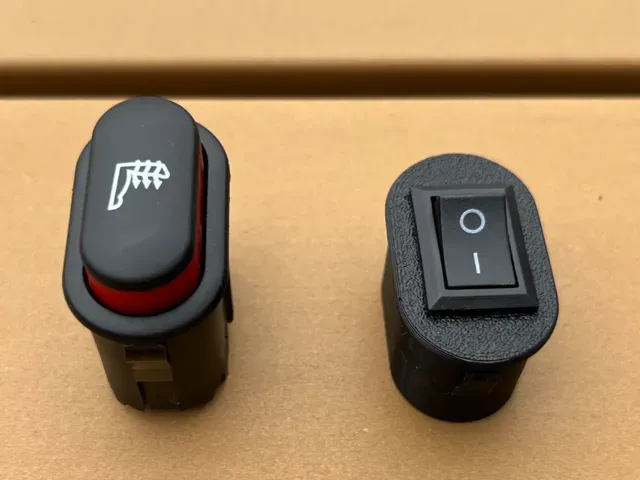

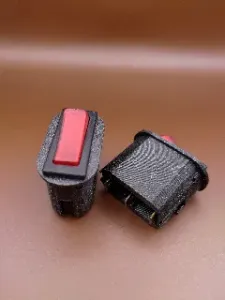

Ist der originale Sitzheizungsschalter deines Ford Fiesta defekt oder als Ersatzteil unverschämt teuer? Dieses 3D-druckbare Gehäuse ersetzt den originalen Schalter (im Bild links) durch eine günstige, langlebige Lösung für Standard-Wippschalter (im Bild rechts).

Das Gehäuse nutzt die originale Aussparung in derSitzverkleidung und wird einfach passgenau eingeklipst.

Benötigtes Material

- 1x Mini-Wippschalter / Rocker Switch (Standard Rechteck-Einbaumaß ca. 10 x 15 mm bis 10 x 20 mm, z. B. KCD1 oder ähnlich, 2-polig - Passende Flachsteckhülsen / Kabelschuhe (meist 4,8 mm oder 6,3 mm – passend zu den Anschlusspins des gewählten Wippschalters) - Optional: Schrumpfschlauch oder isolierte Kabelschuhe für Berührungsschutz Features & Vorteile

- Perfekte Passform: Fügt sich nahtlos in die originale Öffnung des Fahrzeugs ein. - Extrem kostengünstig: Ermöglicht den Einsatz eines preiswerten, überall erhältlichen Standard-Rocker-Switches. - Saubere Optik: Strukturierte Oberfläche fügt sich unauffällig in das Interieur ein. Verkabelung & Montage

- Originaler Adapter entfällt: Der originale Kompaktstecker des Fahrzeugs wird nicht mehr verwendet. - Kabelschuhe nutzen: Die Kabelanschlüsse werden mit den passenden Kabelschuhen versehen, die direkt auf die Kontakte des neuen Wippschalters geschoben werden. - Montage-Tipp (Kurzes Kabel): Das werksseitig verbaute Kabel seitlich am Sitz ist recht knapp bemessen. Der Umbau erfordert an dieser Stelle etwas „Fummelarbeit“ bzw. Geduld beim abisolieren, crimpen und Aufstecken der Kabelschuhe. - Sicherheit: Bitte achte auf eine ordnungsgemäße Isolierung der Kontakte (z. B. durch Schrumpfschlauch oder isolierte Steckhülsen) sowie die korrekte Polung/Belegung. Druckempfehlungen & Materialwahl

- Material: - PLA: Im Praxistest hält PLA bei normalen Temperaturen problemlos. - PETG / ABS / ASA: Wenn das Auto im Hochsommer oft in der direkten Sonne steht, wird PETG, ABS oder ASA empfohlen, da sehr hohe Innenraumtemperaturen PLA auf Dauer weich machen können. - Infill: 20 % – 30 % (z. B. Gyroid) - Wandlinien: Mindestens 3–4 Wandlinien, damit die Rastnasen stabil bleiben - Schichthöhe: 0,16 mm – 0,20 mm - Support: Nur ganz wenig Support unter den Rastnasen erforderlich (z. B. Baum-Support / Tree Support lässt sich leicht entfernen).

Ford Fiesta Heated Seat Switch – Replacement Housing / Adapter for Standard Rocker Switch

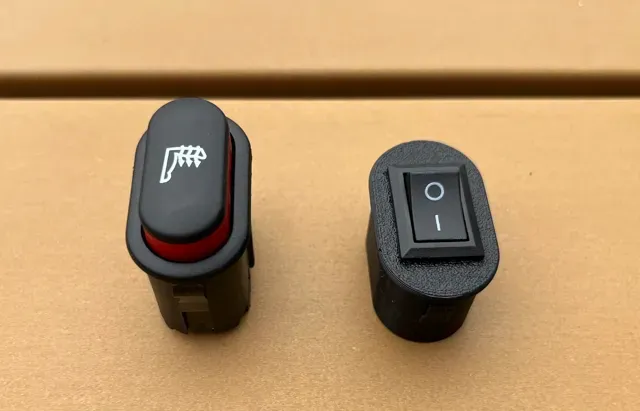

Is the original heated seat switch in your Ford Fiesta defective or ridiculously expensive to replace? This 3D-printable housing replaces the OEM switch (shown on the left) with a cost-effective, durable solution using a standard rocker switch (shown on the right).

The housing fits directly into the original cutout on the side of the seat or center console and snaps cleanly into place.

Bill of Materials (BOM)

- 1x Mini Rocker Switch (Standard rectangular cutout dimensions approx. 10 x 15 mm to 10 x 20 mm, e.g., KCD1 or similar, 2-pin or 3-pin depending on your wiring) - Matching Cable Lugs / Female Spade Connectors (usually 4.8 mm or 6.3 mm, matching the pins on your chosen rocker switch) - Optional: Heat shrink tubing or insulated spade connectors for touch protection Features & Benefits

- Perfect Fit: Snaps seamlessly into the vehicle's factory cutout. - Cost-Effective: Allows the use of cheap, readily available standard rocker switches. - Clean Look: Textured top surface blends in nicely with the car's interior. Wiring & Installation

- No Factory Adapter Needed: The original OEM multi-pin connector is no longer used and can be removed. - Use Spade Terminals: Crimp suitable female spade connectors onto the factory wires and push them directly onto the terminals of the new rocker switch. - Installation Tip (Short Cable): The stock cable on the side of the seat is quite short. Attaching the connectors requires a bit of patience and dexterity ("fiddling") in tight space. - Safety: Ensure proper insulation of all contacts (e.g., using heat shrink or fully insulated terminals) and double-check wire polarity/pinout. Print Settings & Material Recommendations

- Material: - PLA: In real-world testing, PLA holds up without issues under normal conditions. - PETG / ABS / ASA: Recommended if your car is frequently parked in direct sunlight during hot summer days, as extreme interior temperatures could soften PLA over time. - Infill: 20% – 30% (e.g., Gyroid) - Walls/Perimeters: At least 3–4 walls to ensure the snap tabs remain strong and flexible - Layer Height: 0.16 mm – 0.20 mm - Supports: Minimal supports required right under the snap-fit tabs (tree supports work great and are easy to remove).
