ZWO Seestar S50 Pro - magnetische Gegenlichtblende

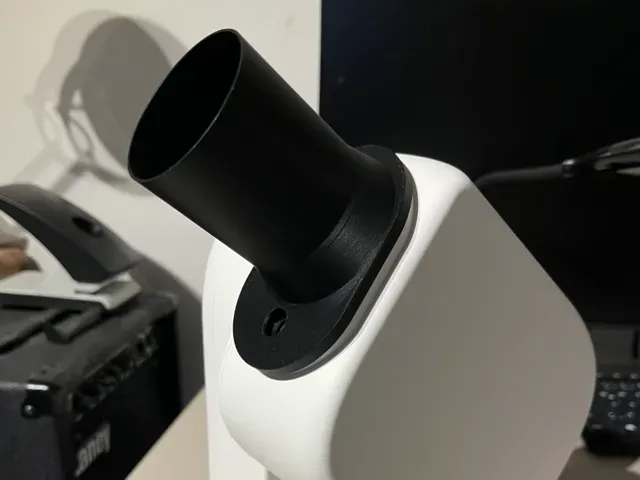

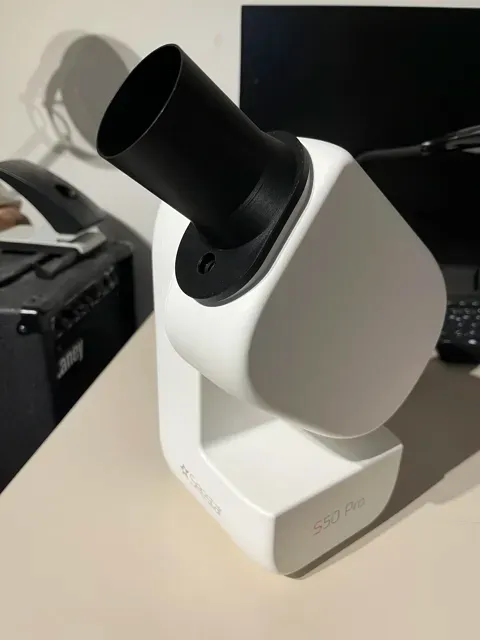

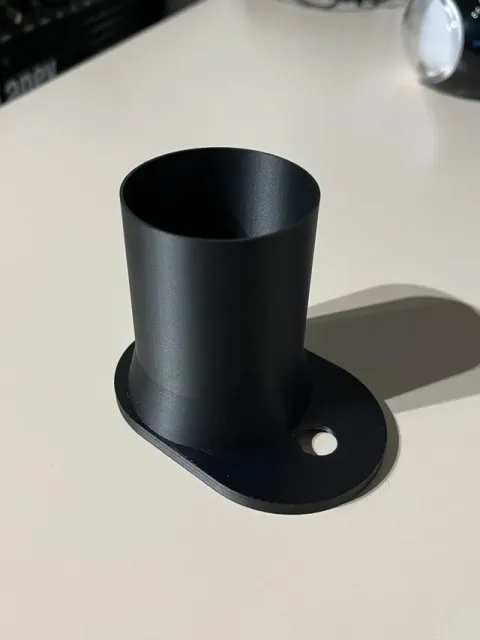

Magnetisch gehaltene Gegenlichtblende (Tauschutz) für das ZWO Seestar S50 Pro - Länge 70 mm, Innendurchmesser 51,5 mm. Errechnet wurde, dass bei diesem schlanken Innendurchmesser ab einer Länge von 77 mm eine Vignettierung eintreten würde. Ich habe sie daher vorsichtshalber etwas kürzer konstruiert.

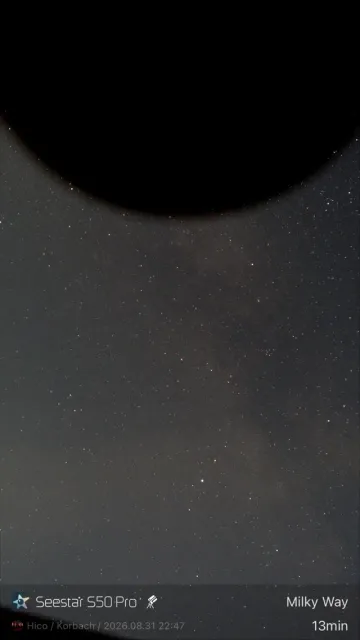

Bitte beachten: Das Weitwinkelobjektiv wird durch den Tauschutz stark vignettiert, da es einen recht großen Bildwinkel hat und noch dazu sehr nah am Hauptobjetiv sitzt (s. Milchstraßenfoto von der Weitwinkelkamera - die Vignettierung unten links ist mein Hausdach). Um eine Vignettierung zu verhindern, hätte die Tauschutzkappe für das Hauptobjektiv maximal 2 cm lang sein dürfen, was wenig Sinn macht.

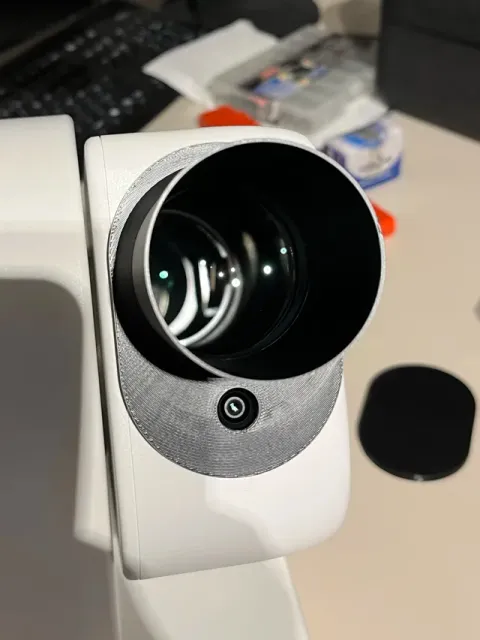

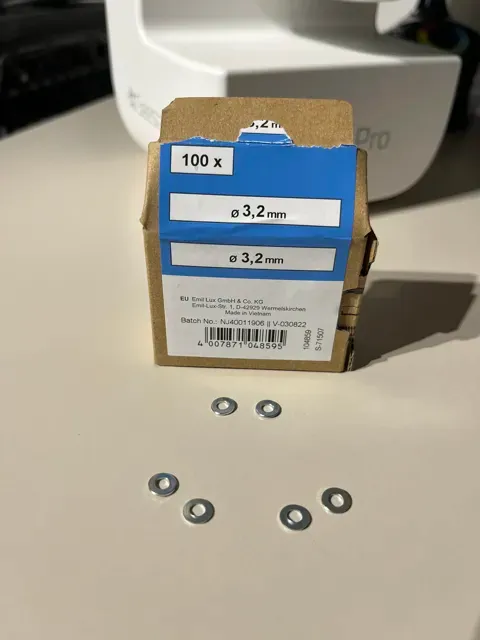

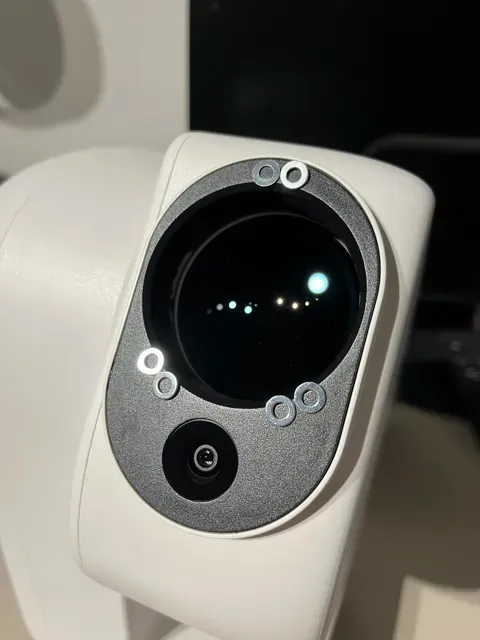

Der Tauschutz wird vorn über den Objektiven einfach aufgesteckt, genauso wie der Sonnenfilter aus dem Lieferumfang. Im Seestar sind rund um das Hauptobjektiv drei Magnete verbaut (s. Foto mit den direkt aufgelegten Unterlegscheiben). Ich habe die Gegenlichtblende so konstruiert, dass während des Drucks 3x 2 metallene Unterlegscheiben eingelegt werden können, die meiner Meinung nach ausreichen, um die Blende am Gehäuse des Seestar zu halten. Die verwendeten 3,2 mm Unterlegscheiben haben einen Außendurchmesser von 7 mm und eine Materialstärke von ca. 0,7-0,8 mm. Die konstruierten Aussparungen lassen maximal 0,8 mm Materialstärke zu. Dies sollte beachtet werden, da es da große Abweichungen innerhalb einer Verpackung gab.

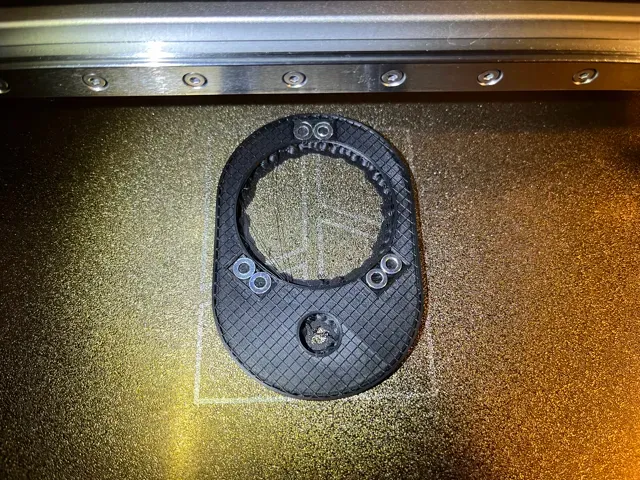

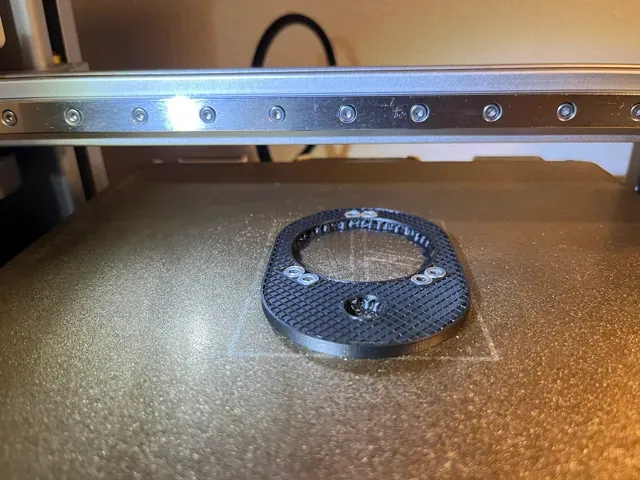

Gedruckt habe ich PETG HF mit dem BambuLab A1 mit der 0,4er Edelstahldüse und einer Druckstärke von 0,12 mm, Fülldichte 15% und der Baum-Stützstruktur (nur kritische Bereiche und nur auf Druckbett). Für die Druckschicht 35 muss eine Pause vorgesehen werden, um die Unterlegscheiben einlegen zu können. Ich habe diese mit ein klein wenig Sekundenkleber fixiert, damit sie beim weiterdrucken nicht rausgeschüttelt werden können.

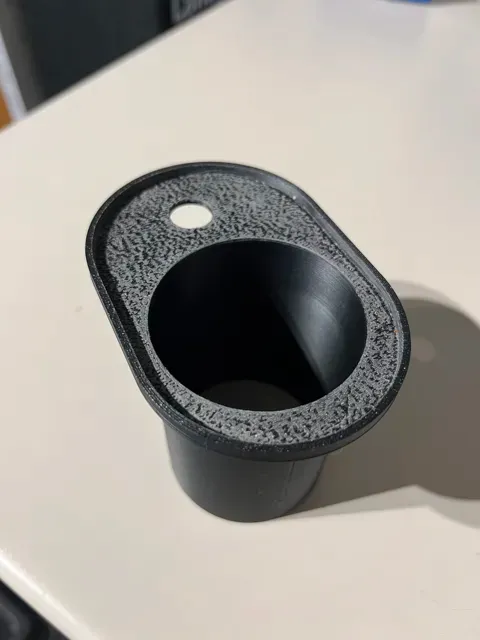

Die Stützstruktur ließ sich zwar einigermaßen gut entfernen. Eine Nachbearbeitung mit Schmirgelpapier war aber notwendig, damit die Platte der Blende gut auf dem Gehäuse des Seestar aufliegt.
