Hallo Action-Cam Freunde,

ich habe mir die neue Insta360 X6 gekauft und war nun auf der Suche nach einem kleinen Stativ welches möglichst flach auf dem Boden steht um Aufnahmen aus der Froschperspektive zu machen.

Ich brauchte noch mehr Halterungen für verschiedene Hobbys und Zwecke daher habe ich noch mehr entworfen und entwerfe auch noch mehr:

Hier gehts zu meiner Insta360 Action Cam ¼ Zoll Halterungen Kollektion: https://makerworld.com/collections/34370565

Ich durchsuchte die gängigen 3D Druckportale nach einem Stativ. Viele funktionierten aber nur in Verbindung mit dem Selfie - Stick, wo dieser irgendwo rein gesteckt werden muss und dies war mir dann aber wieder zu hoch.

Ich habe aber eine Datei als Grundlage auf printables von “xro“ gefunden, welche ich dann für meine Zwecke in Fusion 360 perfektionieren konnte. Das Original habe ich entsprechend verlinkt. https://www.printables.com/model/1332523-tripod-feet-remix-for-insta360-selfie-stick

Außerdem war es mir sehr wichtig, dass die Kamera wirklich sicher und fest sitzt und keine gedruckte Schraube enthält und auch keine “print in place“ Gelenke oder Scharniere enthält, die entweder ausleiern oder nach dem Druck zusammenkleben oder irgendwann abbrechen.

Schon mal vorab: Benötigte Hardware ist eine offizielle Kamera Stativ Schraube mit ¼ Zoll Gewinde und 3 Stück Schrauben M3x16. Näheres dazu und einen Link dazu finden Sie weiter unten.

Also setzte ich mich an Fusion 360 und remixte die Datei, passend für meine originale Stativ Schraube. Hauptsächlich habe ich also den Mittelpunkt des Stativs verändert und bearbeitet.

Nun zum Druckprofil:

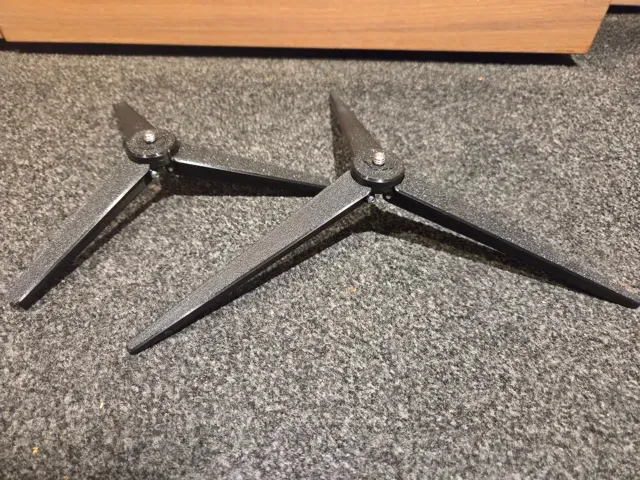

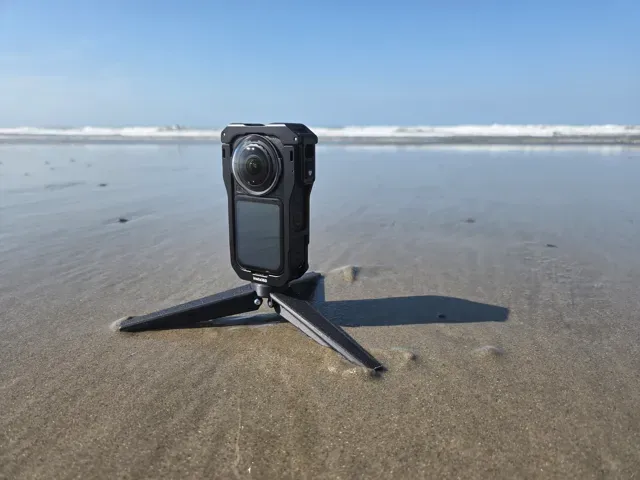

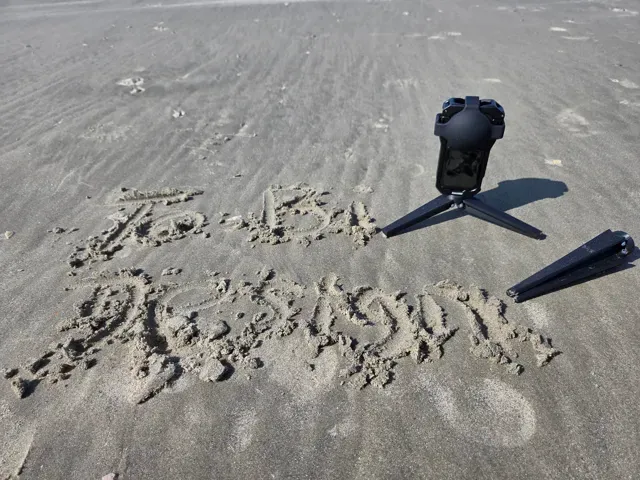

Mein Druckprofil beinhaltet ein flaches Stativ, welches Sie wahlweise mit kurzen 10cm langen Beinen oder längeren 14cm Beinen drucken können. Schieben Sie einfach die Variante von der Druckplatte, die sie nicht mögen.

Die Höhe bei der kleinen Variante beträgt 4cm und die Höhe mit längeren Beinen 5cm.

Ich verwende die Insta360 X6 damit. Die Halterung ist aber für alle Action Cams geeignet, die ein ¼ Zoll Stativ Gewinde haben. .

Montage:

1. Stativschraube mit dem Gewinde nach oben in die dafür vorgesehene Öffnung, bis ganz nach unten durch drücken. Benutzen Sie einen kleinen Schraubenzieher um beim Drücken und Korrigieren zu helfen, damit es ohne Verkanten rein passt. Die Toleranzen sind bewusst sehr eng gewählt. Die Kamera soll ja auch nicht mit der Schraube rausfallen.

2. Sicherungsdeckel aufstecken: Auch hier sind die Toleranzen beabsichtig sehr stramm, damit die Schraube an Ort und Stelle bleibt. Nehmen Sie nun für noch mehr Sicherheit etwas Sekundenkleber und bestreichen Sie die Wände im Loch mit Sekundenkleber. Das verhindert ein sichtbares herausquellen des Klebers. Stülpen Sie nun den Sicherungsdeckel über das Gewinde und drücken ihn bis zum Anschlag fest. Auch hier kann es etwas stramm gehen, aber das ist bewusst so ausgewählt für bestmögliche Sicherheit.

3. Beine einstecken und mit den Schrauben fixieren.

Hardware:

Es wird eine  spezielle Kamera-Stativ Schraube mit ¼ Zoll Gewinde benötigt. Mir war wichtig das es eine originale funktionierende Kamerastativschraube mit der korrekten Gewindesteigung und nicht eine ähnliche Variante. Ich wollte mir das Gewinde in der Kamera nicht beschädigen.

Ich habe diese hier besorgt und verbaut:

https://www.amazon.de/Befestigungsschraube-Schnellverschluss-Kugelkopf-Einbeinstativ-Schnellwechselplatte/dp/B0DXFV7RGH/ref=sr_1_16?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=222MTYWH6I42R&dib=eyJ2IjoiMSJ9.cgifbBxAgsENGlvsf3qzbh4YYRJYdX9HiAVrO11EFPFxKlJYJt1mMSaRZU75EG_MLKO_xqFBZzsMEmK2ugjlA0IUKk7EDcIfPMhI6BbuMAnlrdJgeZTxV8sUcsBxu0AXy3Iyreb8Jw2MgpzIduMdRpDDNJQgF-jnGMdGSB0VgNxv_JFQsfaSEu-S8sWBczb4u6d9tnLoLYkiJ0TACMcoKXQJBQu1b9Lxh7k17iin_ZI.ocBtnFOZraGkSUrwFMEgMVev4-htlgIRRaCXCNB9g1s&dib_tag=se&keywords=1%2F4+zoll+kameraschraube+befestigungsschraube+5+st%C3%BCck+d+ring&qid=1788248905&sprefix=1%2F4+zoll+kameraschraube+befestigungsschraube+5+st%C3%BCck+d+ring%2Caps%2C106&sr=8-16

Zusätzlich brauchen Sie 3 dünne Schrauben M3x16. Die 16mm passen exakt bis zum Anschlag. Wenn Sie Fan von Muttern sind sollten Sie etwas länger nehmen. Ich halte die Verwendung einer Mutter aber nicht unbedingt für nötig. Es funktioniert genau so wie es soll auch ohne Muttern.

Der Vollständigkeit halber sei hier auch noch der Sekundenkleber als Hardware vermerkt.

Funktionsweise:

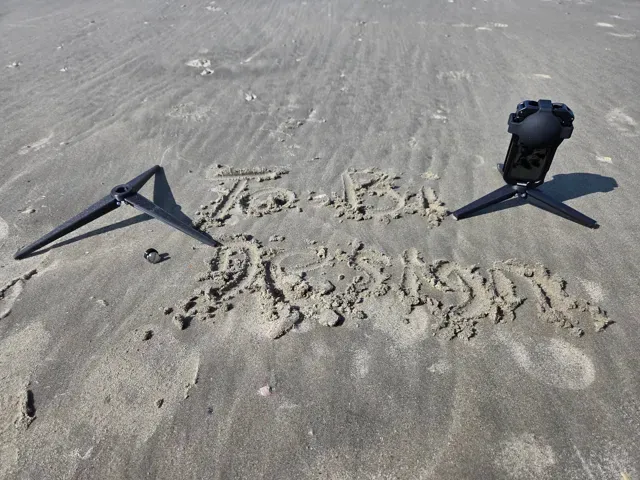

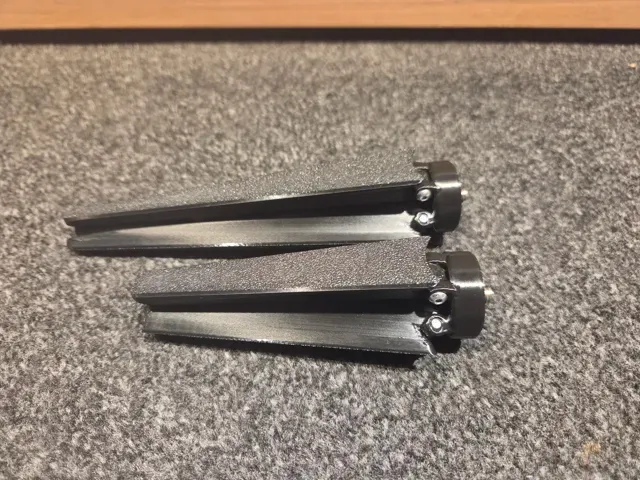

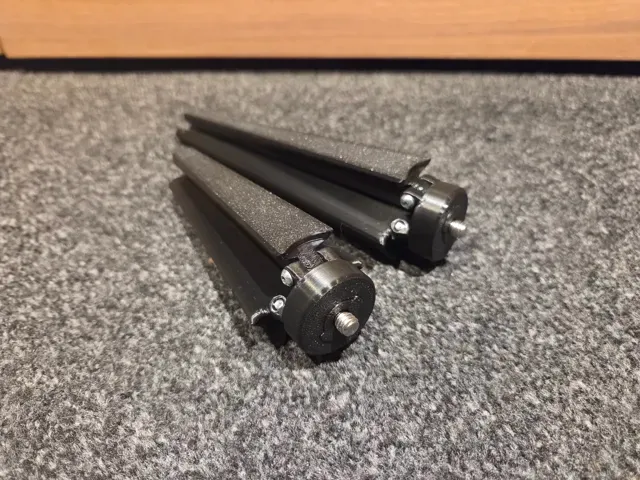

Bitte beachten Sie dass dieses Stativ nur dazu da ist, entweder flach auf dem Boden zu stehen mit den Beinen komplett abgespreizt oder zusammengeklappt für die Hosentasche. Es ist nicht dazu entworfen, um irgendeine Mittelstellung dazwischen einzunehmen.

Hinweis und Haftungsausschluss:

Meine Bastelarbeit ist kein offizielles Zubehörprodukt.

Ich übernehme keine Haftung für Schäden, die möglicherweise während des Gebrauchs an Ihrer Kamera entstehen könnten. Ein gewisses Restrisiko ist nie auszuschließen.

Wenn Sie ein auf Sicherheit geprüftes und zertifiziertes Produkt suchen, dann sollten Sie bei den entsprechenden Kameraherstellern suchen und kaufen und von der Verwendung dieser Druckdatei absehen.

Transportieren Sie das Stativ niemals mit angeschraubter Kamera!

Empfehlungen zum Drucken:

Starkes Filament, was auch für den Outdoor-Bereich geeignet ist: z.B. PETG, ASA oder ABS.

Saubere Druckplatte. PLA funktioniert natürlich auch.

Bitte beachten Sie dass es aufgrund verschiedener Drucker -und Filamenthersteller und Marterialien zu Abweichungen in den Toleranzen kommen kann. Skalieren Sie gegebenenfalls Selbst nach.
