Raspberry Pi Rack Cassette

Raspberry Pi Rack Cassette

Für alle, die einen oder mehrere Einplatinenrechner ordentlich im Rack oder auf dem Schreibtisch unterbringen wollen.

Die Kassette hält die Platine über ihr Lochbild, nicht über die Platinenkontur. Damit sind Revisionsunterschiede, Steckerüberstände und Kühlerbauformen unkritisch - die Kontur bekommt ringsum Freiraum statt eines Passsitzes. Dieselbe Kassette lässt sich liegend auf einen Rasterboden schieben oder hochkant in den Bladerahmen stecken.

Schnittstelle

Alle Teile dieser Reihe teilen dieselbe Schnittstelle: ein Schwalbenschwanz 16/10 x 5 mm mit 0.25 mm Spiel je Flanke, Trägerraster 40 mm. Kassetten tragen die Nut unten, Träger und Endstücke die Feder oben. Was hier passt, passt auch auf jedes andere Trägerteil der Reihe.

Maße

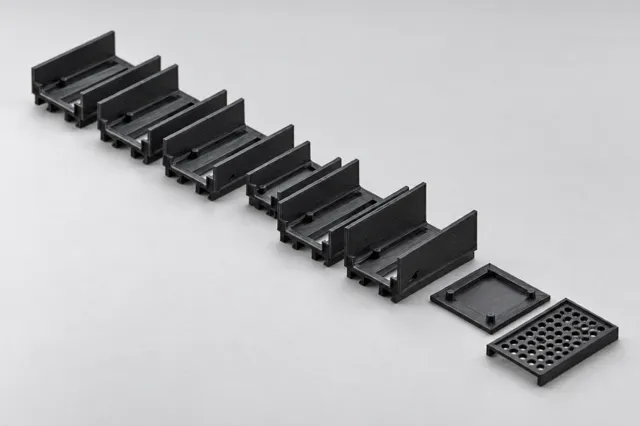

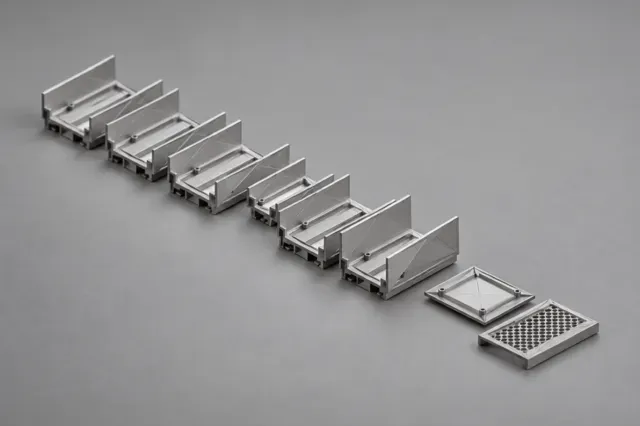

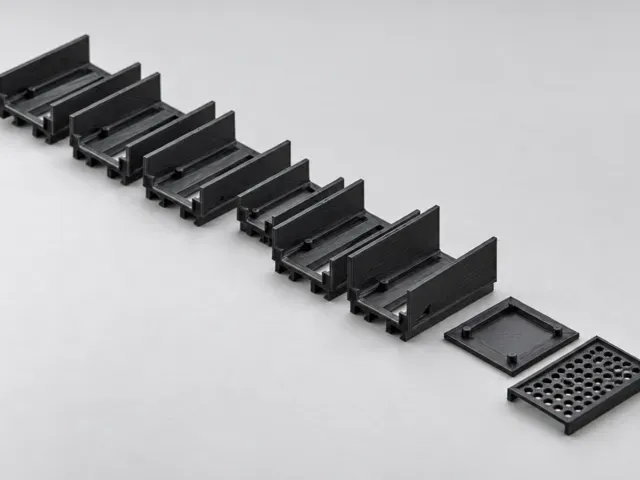

| Teil | Variante | B x T x H in mm | |---|---|---| | MP_KassetteSBC_Pi5b | K-PI5 | 68,8 x 99,8 x 36,0 | | MP_KassetteSBC_Pi4b | K-PI4B | 68,8 x 99,8 x 36,0 | | MP_KassetteSBC_Pi3bplus | K-PI3BP | 68,8 x 99,8 x 36,0 | | MP_KassetteSBC_Pizero2w | K-ZERO2W | 42,8 x 78,8 x 28,0 | | MP_KassetteSBC_Pi5b_Fan40 | K-PI5-FAN40 | 68,8 x 99,8 x 36,0 | | MP_KassetteSBC_Pi5b_Hat1 | K-PI5-HAT1 | 68,8 x 99,8 x 48,6 | | MP_Passlehre_SBC_Pi5b | L-SBC-PI5 | 88,0 x 69,0 x 6,4 | | MP_Deckel_Pi5b | DC-PI5 | 68,8 x 99,8 x 8,0 |

Luftführung

Die Luftführung ist Konstruktionsvorgabe, nicht Beiwerk: mindestens 8 mm freier Raum unter dem Gerät, über 60 % offene Bodenfläche, 50 mm freier Abluftraum hinter dem Gerät und 21 mm Plenumsspalt zwischen zwei gestapelten Geräten.

Benötigte Teile

- M2.5 x 6 Schraube, selbstschneidend oder mit Mutter — 4 je Kassette - Lüfter 40 x 40 x 10 mm (nur Variante mit Lüfterplatz) — 1 - M2.5-Distanzbolzen 11 mm (nur HAT-Variante) — 4 - Staubdeckel, rastet auf die Kassette — 1 optional

Druck

Alle Teile sind stützenfrei druckbar: die schrägen Flanken liegen in der Druckebene und sind damit senkrechte Wände. Gedruckt wird, wie konstruiert - flach auf die Platte. Empfohlen sind 0,4 mm Düse, 0,20 mm Schichthöhe, 3.2 mm Wandstärke an tragenden Teilen und Gyroid-Infill.

Hinweise

Unabhängiges Zubehör. Keine Herstellerfreigabe, keine Zusammenarbeit mit den genannten Herstellern. Genannte Marken dienen ausschliesslich der Kompatibilitätsangabe.

Passung, Schrauben, Druckorientierung und Belastung sind vor dem Einsatz eigenverantwortlich zu prüfen. Zur Kühlwirkung wird keine Zusage gemacht.

Description (English)

Raspberry Pi Rack Cassette

For anyone who wants one or more single-board computers held properly in a rack or on a desk.

The cassette holds the board by its mounting hole pattern, not by its outline. Board revisions, connector overhang and cooler shapes therefore do not matter - the outline gets clearance all around instead of a press fit. The same cassette slides flat onto a rail tray or stands upright in the blade frame.

Interface

Every part in this range shares one interface: a dovetail 16/10 x 5 mm with 0.25 mm clearance per flank on a 40 mm grid. Cassettes carry the groove underneath, carriers and end pieces the tongue on top. Whatever fits here fits any other carrier in the range.

Dimensions

| Part | Variant | W x D x H in mm | |---|---|---| | MP_KassetteSBC_Pi5b | K-PI5 | 68.8 x 99.8 x 36.0 | | MP_KassetteSBC_Pi4b | K-PI4B | 68.8 x 99.8 x 36.0 | | MP_KassetteSBC_Pi3bplus | K-PI3BP | 68.8 x 99.8 x 36.0 | | MP_KassetteSBC_Pizero2w | K-ZERO2W | 42.8 x 78.8 x 28.0 | | MP_KassetteSBC_Pi5b_Fan40 | K-PI5-FAN40 | 68.8 x 99.8 x 36.0 | | MP_KassetteSBC_Pi5b_Hat1 | K-PI5-HAT1 | 68.8 x 99.8 x 48.6 | | MP_Passlehre_SBC_Pi5b | L-SBC-PI5 | 88.0 x 69.0 x 6.4 | | MP_Deckel_Pi5b | DC-PI5 | 68.8 x 99.8 x 8.0 |

Airflow

Airflow is a design constraint, not an afterthought: at least 8 mm of free space beneath the device, over 60 % open floor area, 50 mm of clear exhaust space behind it and a 21 mm plenum gap between two stacked devices.

Required parts

- M2.5 x 6 Schraube, selbstschneidend oder mit Mutter — 4 je Kassette - Lüfter 40 x 40 x 10 mm (nur Variante mit Lüfterplatz) — 1 - M2.5-Distanzbolzen 11 mm (nur HAT-Variante) — 4 - Staubdeckel, rastet auf die Kassette — 1 optional

Printing

Every part prints without supports: the angled flanks lie in the print plane and are therefore vertical walls. Print as designed - flat on the bed. Recommended: 0.4 mm nozzle, 0.20 mm layer height, 3.2 mm walls on load bearing parts and gyroid infill.

Notes

Independent accessory. No manufacturer approval, no affiliation with the manufacturers named. Brand names are used solely to state compatibility.

Verify fit, fasteners, print orientation and load for your application before use. No cooling performance is promised.
