Rollladen Einlauftrichter Aluplast 620044 622044

Nach 15 Jahren sind mehrere der Einlauftrichter meiner Rollläden gebrochen, da das Plastik langsam spröde wurde. Die Einlauftrichter waren von dem Hersteller Aluplast mit der Artikelnummer 620044 622044.

Das Teil wird verwendet, damit sich der Rollladen beim Herablassen richtig in die Führungsschiene einfädelt. Mit dem gebrochenen Trichter haben sich einzelne Lamellen festgehängt, der Rollladen schloss sich nur noch mit viel Krach, außerdem sind kleine Plastikstücke der einzelnen Lamellen abgebrochen.

Damit ich nicht von Grund auf alles neu designen musste, habe ich das Modell von @topahl_346384 von Printables verwendet, in diverse Teile zerschnitten, neu skaliert und wieder zusammengebaut, um es an die benötigten Maße anzupassen.

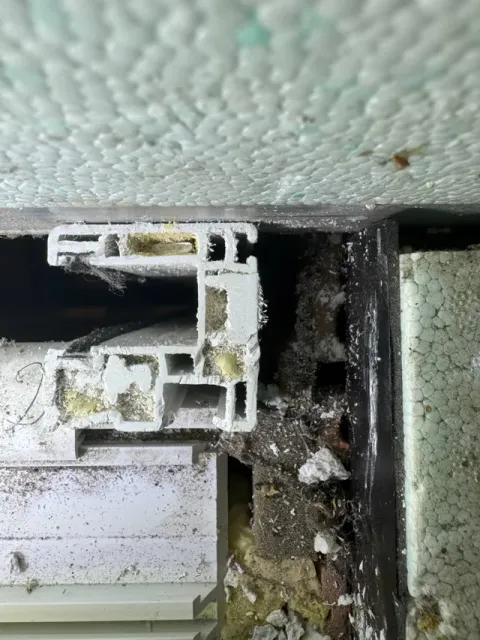

Da die Originalteile bei mir eingeklebt waren, konnte ich sie nicht zerstörungsfrei entfernen. Die ursprünglich vom Originalteil verwendeten Hohlräume im Profil waren daher nicht mehr benutzbar. Da das Profil noch einige weitere Hohlräume und Schlitze enthält, habe ich diese verwendet, um den Einlauftrichter zu befestigen. Außerdem habe ich ein Schraubloch vorgesehen (Kerndurchmesser 1,9mm) womit der neue Einlauftrichter ohne Kleber bestens mittels einer Schraube befestigt werden kann.

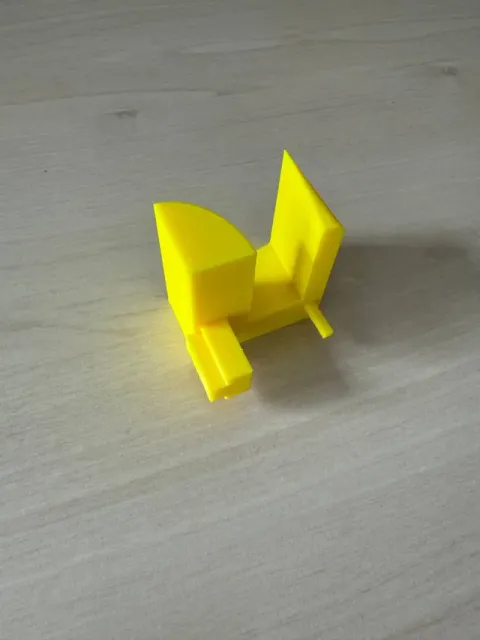

Die Teile habe ich in PETG gedruckt, mal sehen wie langlebig sie sind. Da die Wandstärke viel dicker ist als beim Original, sollte die Haltbarkeit gegeben sein. Ich habe zum Einbau den Rollladenpanzer ausgebaut.

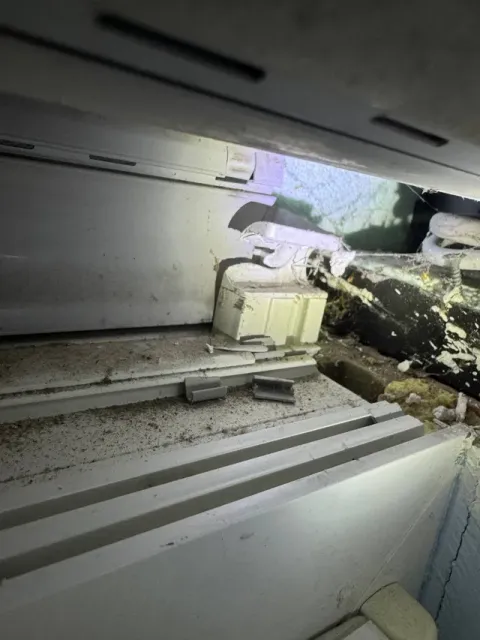

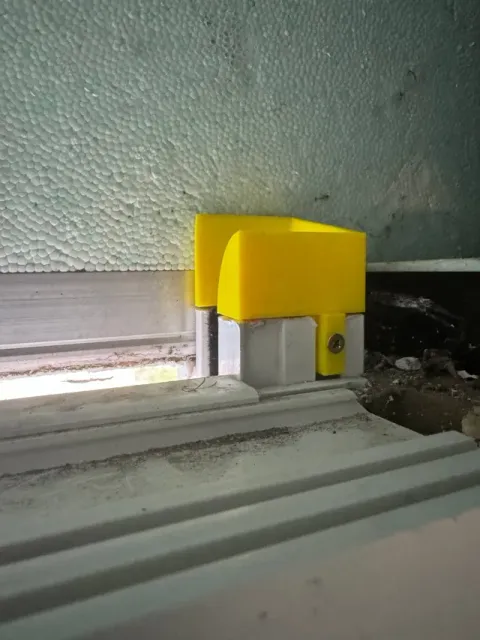

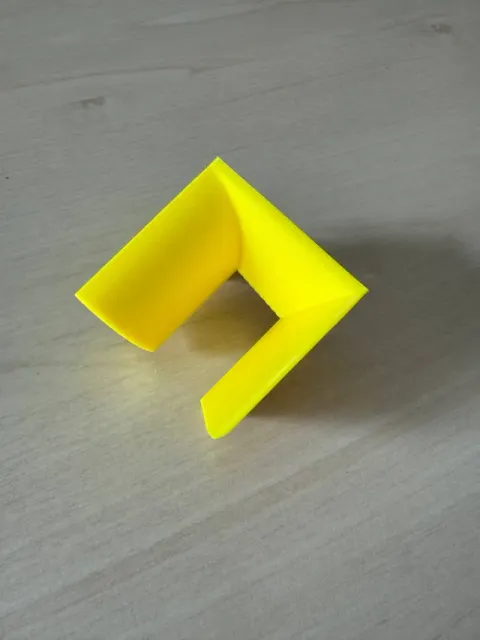

Anbei Fotos von vorher, vom Profil und vom neu installierten Trichter.

Druckdaten:

- 0.4 nozzle - PETG - 4 Wandlinien - 50% infill - Support (Stützstrukturen) aktivieren
