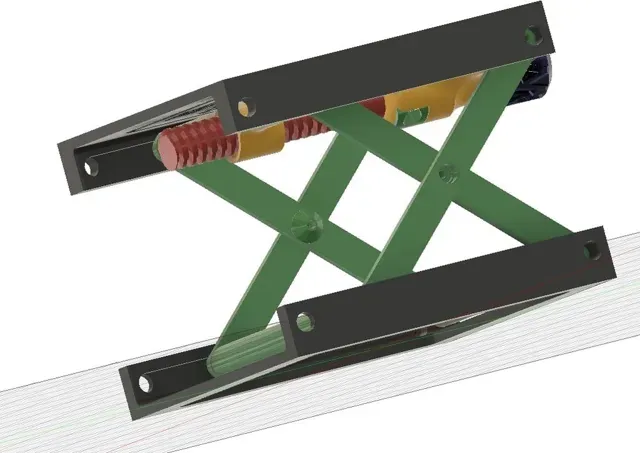

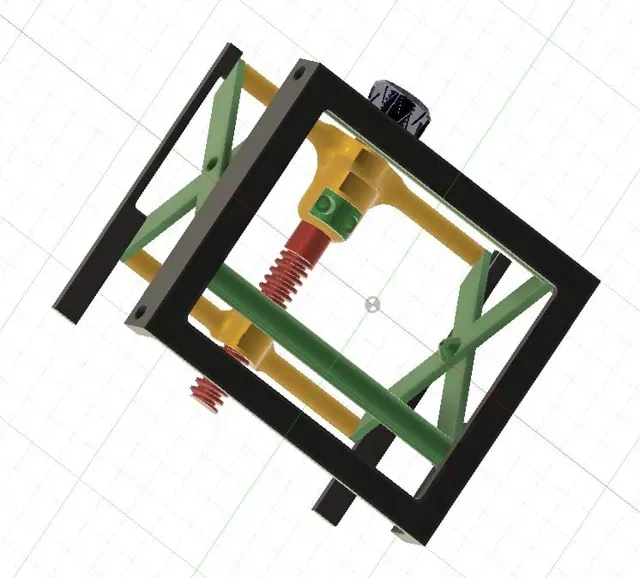

variabler Scherentisch 40mmm ... 100mm (V. 2)

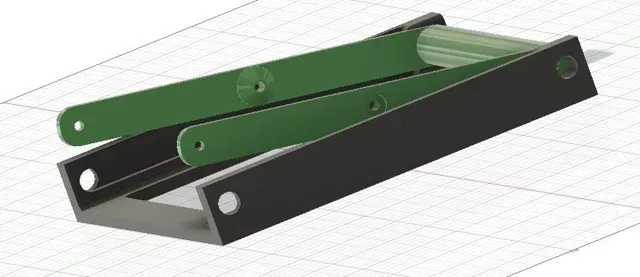

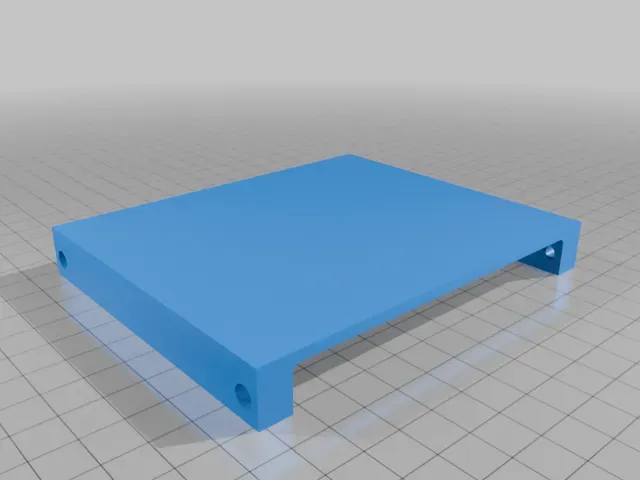

Scherentisch, Höhe variabel einstellbar.

Verbesserte Version von: https://www.thingiverse.com/thing:6728021

Dieses Design ist "eleganter als der erste Versuch. Ob es am Filament oder an der Hitze oder an beidem lag - der Zusammenbau brauchte einiges an Nachbearbeitung.

- die Zeit für einen qualitativ hochwertigeren Druck scheint gut investiert.

- gutes Filament verwenden (mein Favorit: https://www.amazon.de/Filament-Schwarz-TINMORRY-Drucker-Spool/dp/B083Y5G2GJ gut und günstig!!)

Highlights:

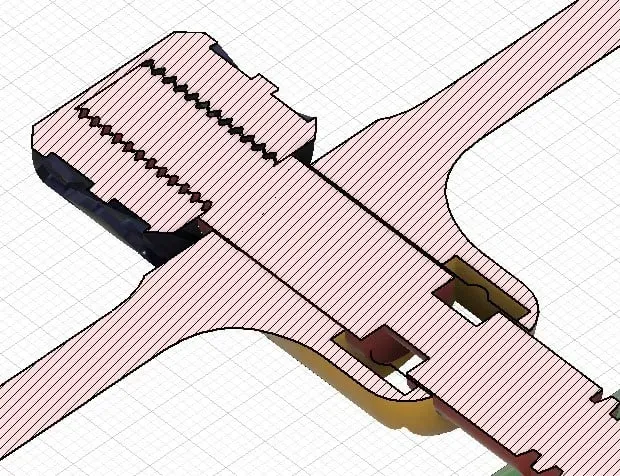

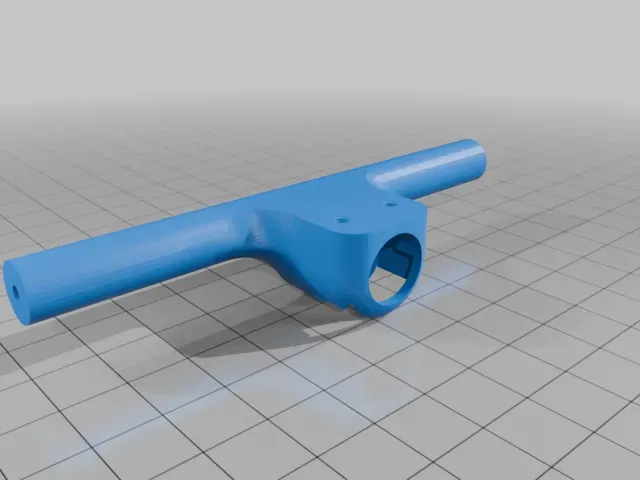

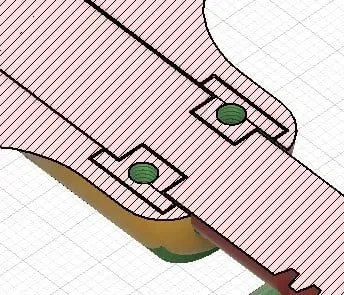

Grobes Trapezgewinde für schnelles einstellen der Höhe. Reibungsarmer Lauf, da die Schraubköpfe als Lagerung dienen Einfach zu drucken (hoffe ich..) Toleranzen und "Luft" ist einkonstruiert, es sollten(!) keine Nacharbeiten nötig sein.

Da ich derzeit keinen Zugriff auf den Drucker habe, existiert kein Prototyp. (Folgt dieser Tage)

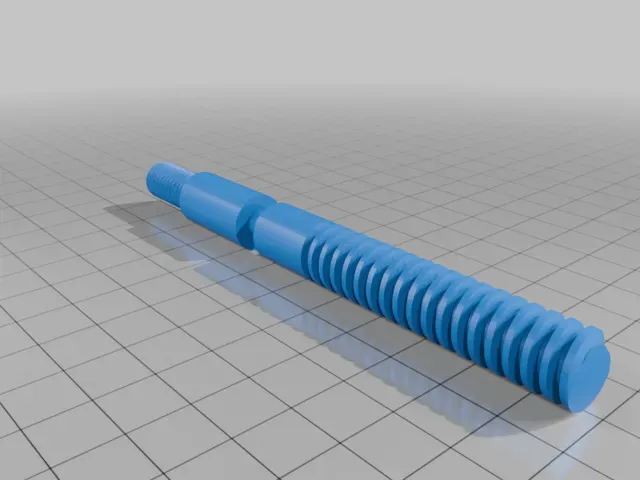

Achtung zum drucken: Die Gewindestange sollte LIEGEND gedruckt werden, dann ist sie VIEL stabiller, auch wenn der Support abgefummelt werden muss!

Benötigt werden:

einige Schrauben Innenimbus 3mm. Gewindeschneider 3mm (nicht zu sorgfältig schneiden, die Schrauben sollen nur einmal eingeschraubt werden. Gewindeschneider 10mm (nicht zu sorgfältig schneiden, die Schrauben sollen nur einmal eingeschraubt werden. Grund für die Konstruktion war das schlecht einstellbare USB Mikroskop: Für USB Mikroskop: https://www.amazon.de/Mikroskop-Bysameyee-40X-1000X-Vergr%C3%B6%C3%9Ferung-Videokamera/dp/B07BF86SRP

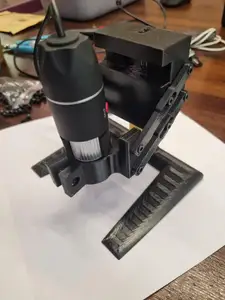

Daher ein besserer Halter: https://www.thingiverse.com/thing:6731652

und dieser Tisch...

Viel Erfolg, über Feedback oder ein Make würde ich mich freuen!!
