Victorinox Plus Schalen / Plus Scales 91mm

Deutsch:

Update: Ich habe eine neue Version mit vollständigem Victorinox Schriftzug hinzugefügt

Bereits seit längerem war ich auf der Suche nach 3D-druckbaren Plus-Schalen (die mit Nadel und Kugelschreiber) für mein Victorinox Cybertool. Allerdings konnte ich keine finden, die mir zugesagt haben, daher habe ich beschlossen selbst welche zu entwerfen. Sie sind den Originalen nahezu identisch, und bieten die gleichen Aussparungen wie man sie von original Plus-Schalen gewöhnt ist.

Druckanweisungen:

- druckt die einzelnen Teile mit der Oberseite zur Druckplatte hin (keine Supports notwendig) - verwendet eine möglichst geringe Schichthöhe (z.b. 0.16 oder 0.08mm), um einen guten Halt der Schalen-Werkzeuge zu gewährleisten! - verwendet ggf. variable Schichthöhe für die ersten Schichten, um ein gutes Druckergebnis zu erzielen Montage:

- ähnlich wie bei den originalen, werden auch diese einfach auf das Messer gedrückt. - Es ist weniger Kraft notwendig und die Schalen werden weniger aufgepresst, als eher “aufgeklippst”. Ihr benötigt also keinen Schraubstock, die Schalen können von Hand angebracht werden (außerdem sind sie leichter zu entfernen, halten jedoch genauso gut) - Das Zubehör wird dann wie gewohnt in die vorgesehenen Aussparungen geschoben Falls ihr das Modell druckt, würde ich mich über ein paar Bewertungen mit Bildern freuen, um eure Farbkombinationen zu sehen :)

English:

Update: I added a new version with full victorinox lettering

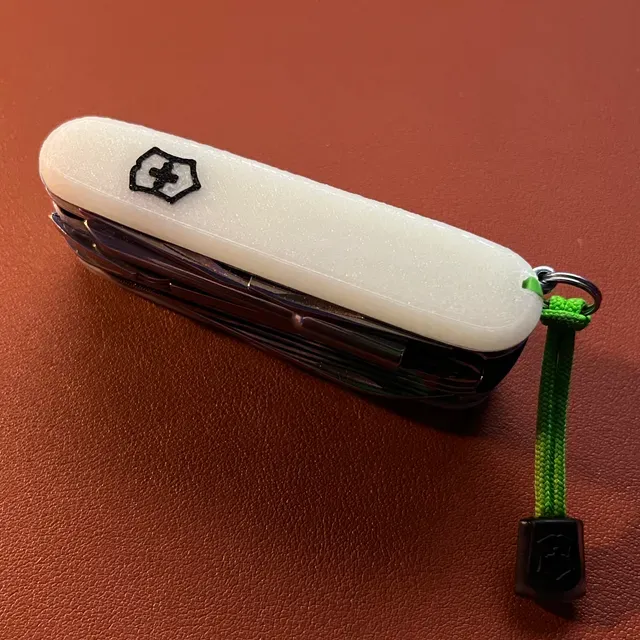

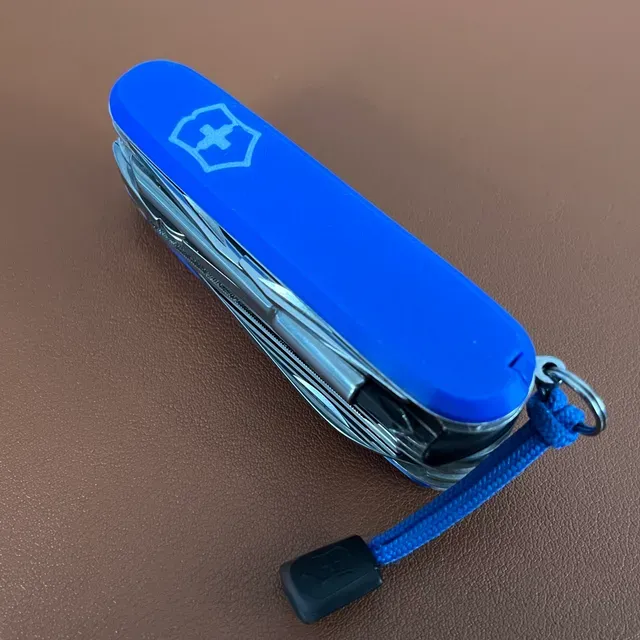

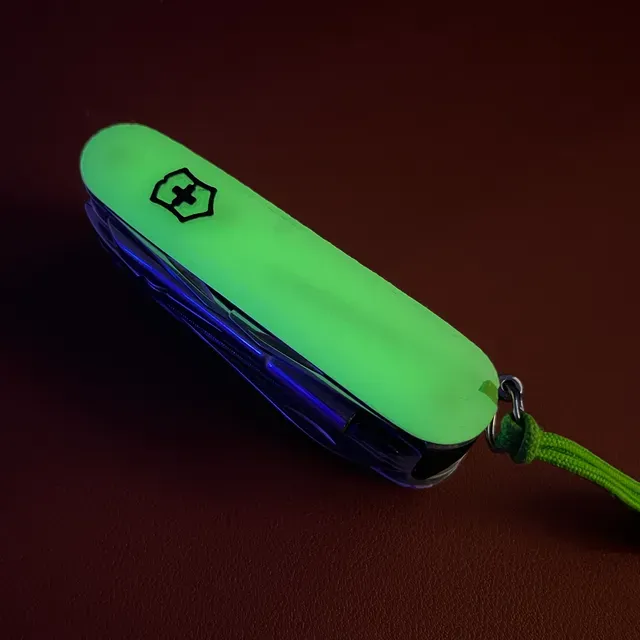

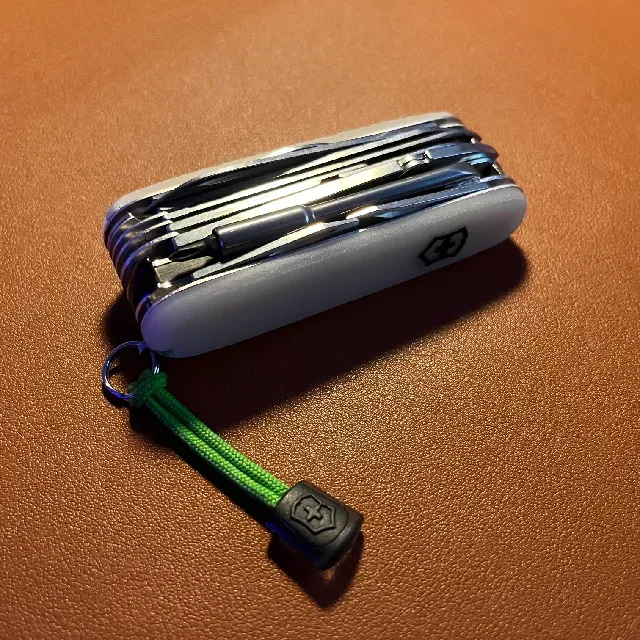

For quite some time, I had been searching for 3D-printable Plus scales (the ones with the needle and pen) for my Victorinox Cybertool. However, I couldn’t find any that I liked, so I decided to design my own. They are almost identical to the originals and offer the same cutouts as the original Plus scales.

Printing Instructions:

- Print the individual parts with the top side facing the print bed (no supports needed) - print this using small layer height (0.16mm or 0.08mm) to ensure a good hold of the scale-tools! - Optionally, use variable layer height for the first layers to achieve a good print result

Assembly:

- Similar to the originals, these are simply pressed onto the knife - Less force is needed, and instead of being tightly pressed, the scales are more “snapped” on. You won’t need a vise, as the scales can be attached by hand (and they are easier to remove but hold just as well) - The accessories are then inserted into the designated cutouts as usual If you print the model, I’d appreciate a few reviews with pictures to see your color combinations! :)
