Gehaeuse Heizung / Enclosure Heater

UPDATE 12.11.2024:

(Keine Änderungen an Bauteilen / No changes on part design)

- Ich Empfehle die Löcher für die M3 Gewinde aufzubohren und Messing Gewinde einzuschmelzen, dies funktioniert deutlich besser und ist auch viel Robuster / I recommend drilling out the holes for the M3 threads and melting brass threads, this works much better and is also much more robust - Ein erster Test hat gezeigt das dieser Heizer für das unten verlinkte Gehäuse ca. 25min benötigt um es von 20°C auf 35°C aufzuheizen / A first test has shown that this heater needs about 25 minutes to heat the enclosure linked below from 20°C to 35°C ----------------------------------------------------------------------------------------------------------------

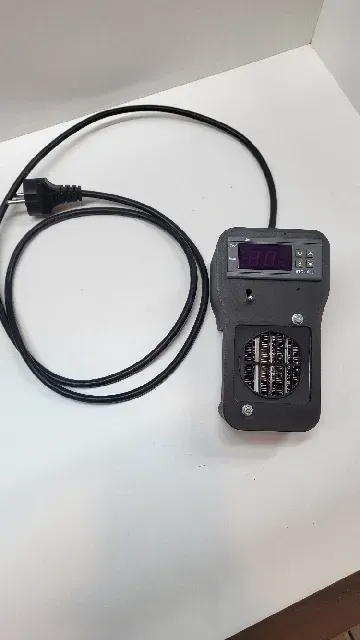

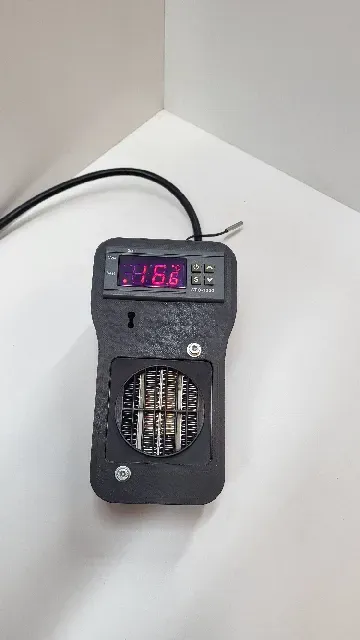

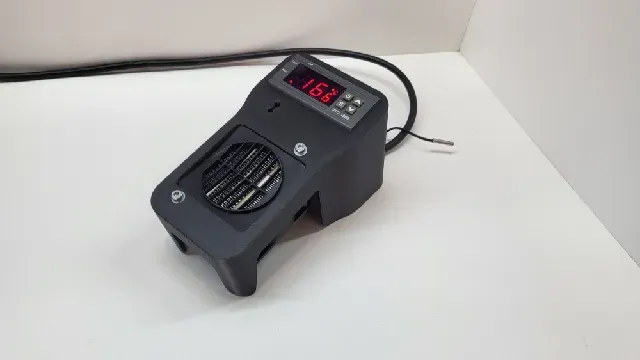

Hier findest Ihr ein Modell für eine Bauraumheizung. Dies ist ein alleinstehender 230V Heizer für den Druckerbauraum. Der Heizer saugt kalte Luft von unten an und bläst die erwärmte Luft nach oben. Der Lüfter ist um 15 Grad geneigt. Der Heizer kann einfach mit in den Bauraum gestellt werden um diesen Vorzuwärmen bzw. auf Temperatur zu halten. Die Gewünschte Temperatur kann über den Temperaturregler eingestellt werden.

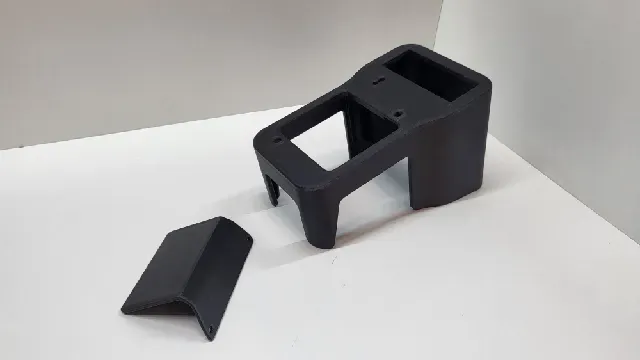

Das Gehäuse sowie den Deckel habe ich in PETG CF gedruckt im Profil 0,2mm Structural, mit 5 Perimetern und ohne Stützmaterial.

Die Links zu dem verwendeten PTC Heizelement sowie dem Temperaturregler findet Ihr ganz unten im Text.

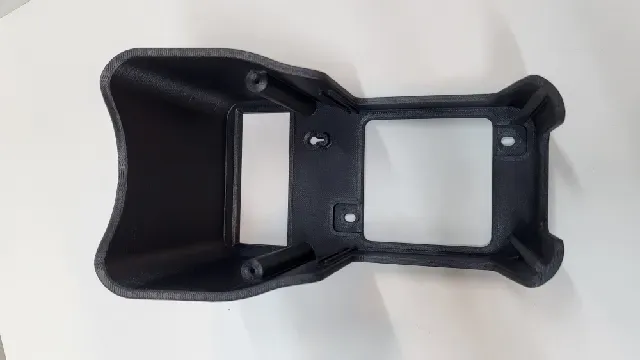

In dem Gehäuse befindet sich auf der Vorderseite eine Aussparung welche für den Temperatur Sensor gedacht ist, allerdings kommt dort zu viel warme Luft vom Heizelement an und verfälscht das Ergebnis. Deshalb muss der Sensor etwas weiter weg vom Heizelement platziert werden. Die Öffnung habe ich aber noch nicht aus den Daten entfernt, da ich noch Versuche mit einem Temperaturschalter als Sicherungselement machen will. Evtl. kann ich die Öffnung für diesen verwenden.

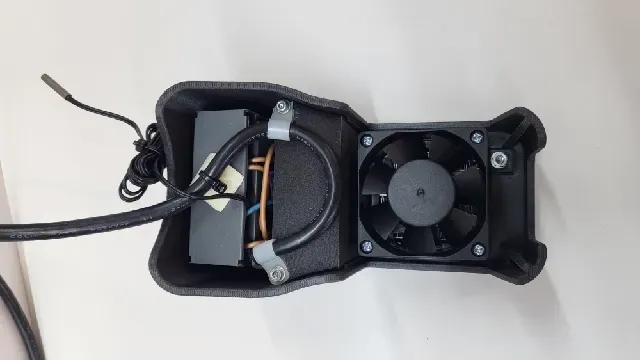

Der Temperaturregler wird einfach mit den mitgelieferten Clips in das Gehäuse eingebaut, das PTC Heizelement wird mit zwei M4 Schrauben samt Muttern befestigt. Der Deckel, für die Verkabelung abzudecken, wird mit zwei M3 Schrauben befestigt. Im Modell befinden sich nur die Kernlöcher für M3. Das Gewinde habe ich nachträglich eingeschnitten.

Viel Spaß beim Drucken! Wenn Euch das Modell gefällt würde ich mich über ein like freuen.

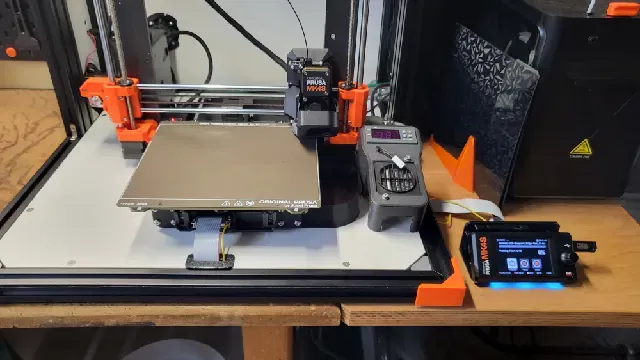

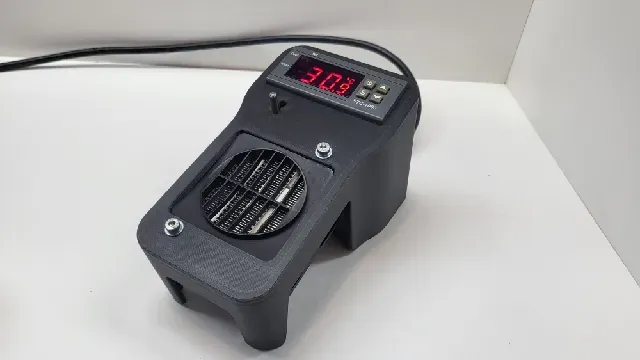

Here you will find a model for a build space heater. This is a stand-alone 230V heater for the printer enclosure. The heater sucks in cold air from below and blows the heated air upwards. The fan is tilted by 15 degrees. The heater can simply be placed in the enclosure to preheat it or keep it at the right temperature. The desired temperature can be set using the temperature controller.

I printed the housing and the lid in PETG CF in a 0.2mm structural profile and with 5 perimeters and without support material.

The links to the PTC heating element used and the temperature controller can be found at the very bottom of the text.

There is a recess on the front of the housing which is intended for the temperature sensor, but too much warm air from the heating element gets there and distorts the result. Therefore, the sensor has to be placed a little further away from the heating element. I have not yet removed the opening from the data, as I still want to do experiments with a temperature switch as a safety element. I may be able to use the opening for this.

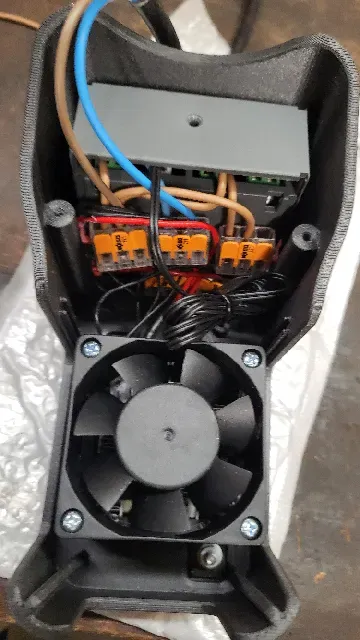

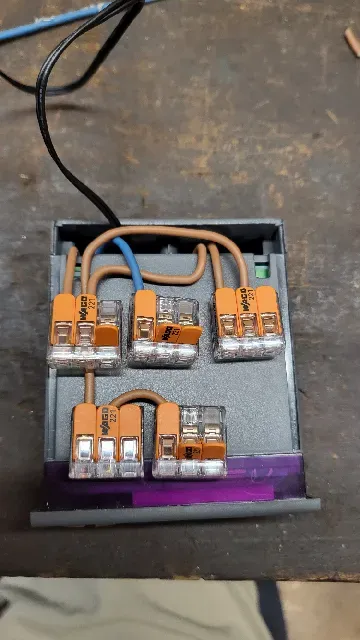

The temperature controller is simply installed in the housing using the clips provided, the PTC heating element is attached with two M4 screws and nuts. The cover, which will later cover the wiring, is attached with two M3 screws. The model only has the core holes for M3. I cut the thread later.

Have fun printing! If you like the model, it would be great if you leave me a like.

Kaufteile / parts you need:

https://www.amazon.de/dp/B07RHDCH6T?ref=ppx_yo2ov_dt_b_fed_asin_title

https://www.amazon.de/dp/B08P7QZBQ5?ref=ppx_yo2ov_dt_b_fed_asin_title

Dieses Teil nutze ich als Zubehör für mein Drucker Gehäuse / these part is used as an addon for my printer enclosure:

https://www.printables.com/model/1015190-drucker-gehause-printer-enclosure
