3Dsets Rancher - axle extension by 10mm and reinforced

CZ:

Úprava dílů pro vozidlo 3DSets Model 2 Rancher 4x4. Zaměřeno především na těžký terén pro expediční vyjížďky.

Původní model: https://3dsets.com/product/model-2-rancher-4x4-hardtop/

Rozšířené osy o 10mm na každé straně a zesílené + posunutí serva na přední osu.

Upravené díly jsou určeny pro uzavřené nápravové diferenciály.

Zde jsou uvedeny pouze upravené díly. Pro sestavení vozidla musíte mít zakoupený balíček originálních dílů z výše uvedeného odkazu.

Návod na montáž upravených dílů odpovídá z 99 % originálnímu návodu k vozidlu. To jedno procento se dá snadno odvodit, doufám. S případnými dotazy se můžete obrátit na FB skupinu 3DSets. Aktivně ji sleduji, tam dostanete efektivně odpověď.

FB skupina: https://www.facebook.com/groups/332578827350785/

Pro strkačku řízení přední nápravy je potřeba šroub M3x30 s uřízlou hlavou. Případně M3 závitová tyč o délce 30mm.

Všechny díly doporučuji vytisknout z PC Blend od prusa polymeru. Nebo materiál s podobnými vlastnostmi. Zkoušel jsem PC Bland a funguje skvěle. Ale musí to být PC Blend, ne PC Blend Carbon. PC Blend Carbon je křehčí a při nárazu může více praskat. Případně stačí kvalitní PLA.

Nastavení tisku je stejné jako u originálních dílů 3DSets + doporučuji 100% infill pro všechny díly z této kolekce. Nastavení teploty podle použitého materiálu. A nastavení tiskárny podle použité tiskárny.

V souborech .3mf jsou moje nastavení. Bude nutné je upravit pro vaši 3D tiskárnu.

EN:

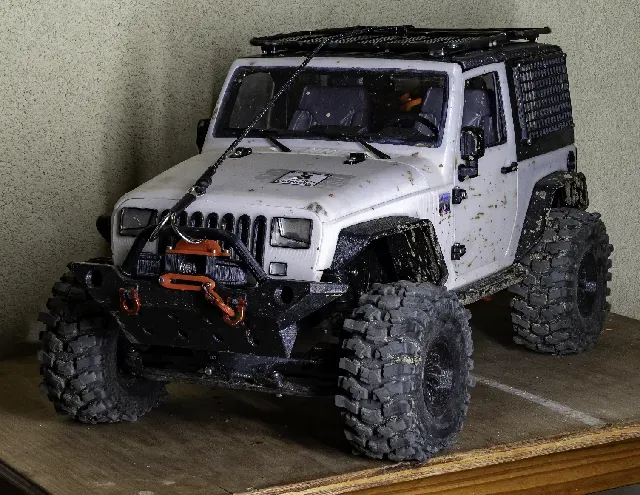

Modification of parts for the 3DSets Model 2 Rancher 4x4 vehicle. Focused mainly on for expedition rides in rough terrain.

Original model: https://3dsets.com/product/model-2-rancher-4x4-hardtop/

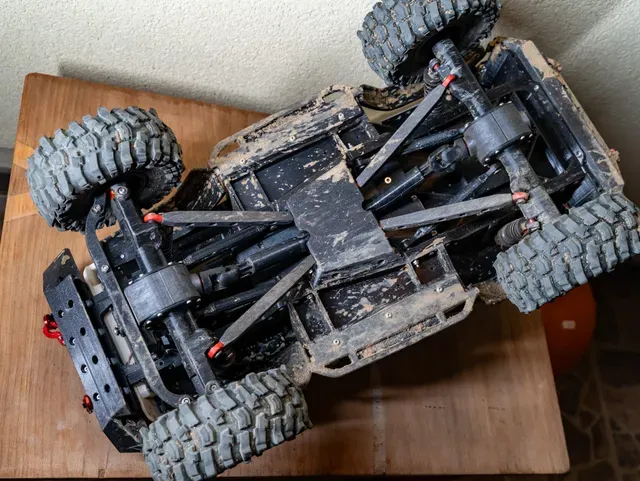

Widened axles by 10mm on each side and reinforced + moving the servo to the front axle.

Modified parts are intended for locked axle differentials.

Only modified parts are listed here. To assemble the vehicle, you need to have purchased the Original parts package from the link above.

The assembly instructions for the modified parts correspond to 99% of the original vehicle instructions. That one percent is easy to deduce, I hope. You can contact the 3DSets FB group with any questions. I am actively following it, you will get an effective answer there.

FB group: https://www.facebook.com/groups/332578827350785/

An M3x30 bolt with a cut head is required for the front axle steering push rod. Or an M3 threaded rod with a length of 30 mm.

I recommend printing all parts from PC Blend from prusa polymer. Or a material with similar properties. I have tried PC Bland and it works great. But it has to be PC Blend, not PC Blend Carbon. PC Blend Carbon is more brittle and can crack more on impact. Alternatively, high-quality PLA is enough.

The print setting is the same as the original 3DSets parts + I recommend 100% infill for all parts from this collection. Setting the temperature according to the material used. And printer settings according to the printer used.

In the .3mf files are my settings. It will need to be modified for your 3D printer.
