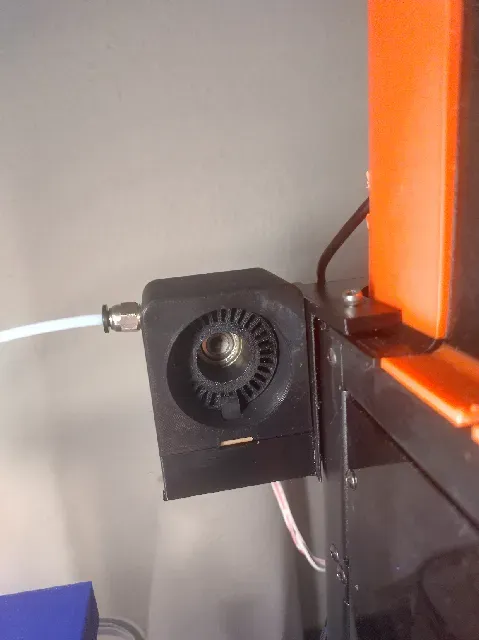

Filament motion Sensor KLP1

Filament motion sensor. Erkennt Verstopfungen sowie wenn das Filament zu ende geht.

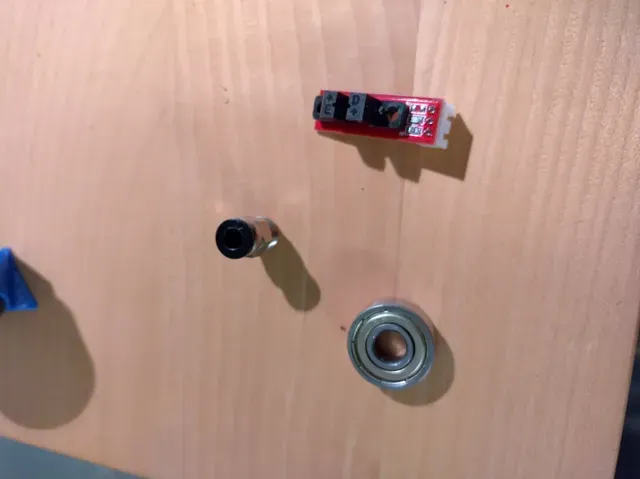

Benötigt wird:

1 Kugellager 608 ZZ

1 optischer Endstop

1 Bowdenkupplung M10

Anpassung meiner Creation für den SV06

Optional

zusätzliche Bowdenkupplung M10

2 Schrauben M3 15mm

Sockel muss mit Support gedruckt werden.

Zusammenbau:

Lager in Inkrementenrad einpressen.

Inkremenetenrad in Grundgehäuse einpressen

Kabel des Sensors durch den Sockel führen

Grundkörper auf Sockel aufstecken.

Für den Zusammenbau siehe auch die Fotos vom SV06 sensor, abgewandelt wurde nur der Sockel.

https://www.printables.com/model/655116-filament-motion-sensor-sv06-super-simple

Firmware:

Anleitung für den BTT smart Filament sensor passt

https://github.com/bigtreetech/smart-filament-detection-module

Hinweis:

wenn das Kabel des orginal dummen Filamentsensors weiterverwendet wir müssen die Pins für Ground und Signal getauscht werden.

Funktioniert aufgrund der Konstruktion nicht mit fexiblen Filamenten wie TPU
