PiCam (IR and no IR) Case and Articulated / Fixed Mount

Inspired by @WhatWouldAnEngineerD.

---

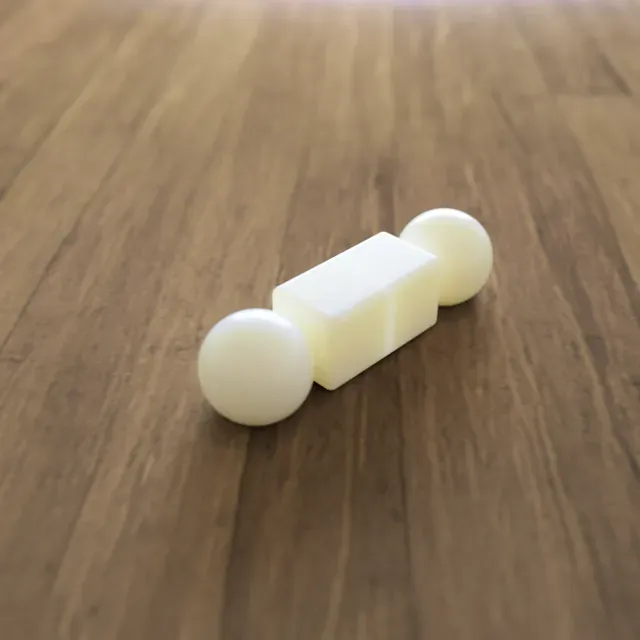

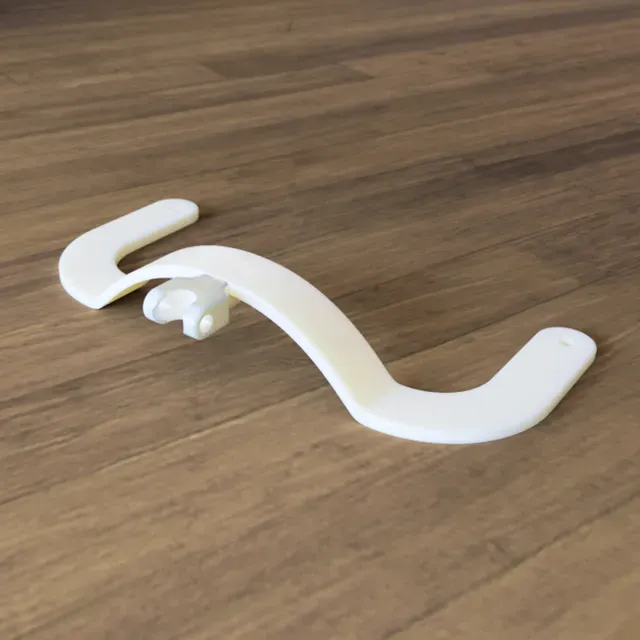

I redesigned the Ender 3 handle to include an anchoring ball in the center and a 12.6 diameter articulated arm to fit the camera body I'd already used (thing:5108053, I didn't have the cad file to modify it...).

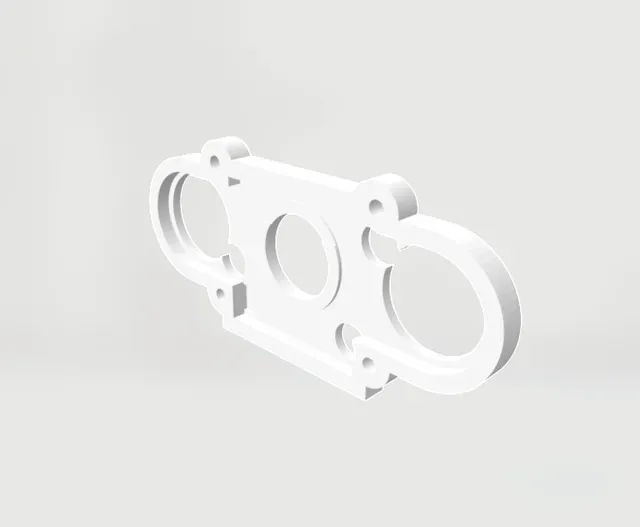

You'll find the camera box in IR and NoIR versions, depending on the model you've associated with your raspberry.

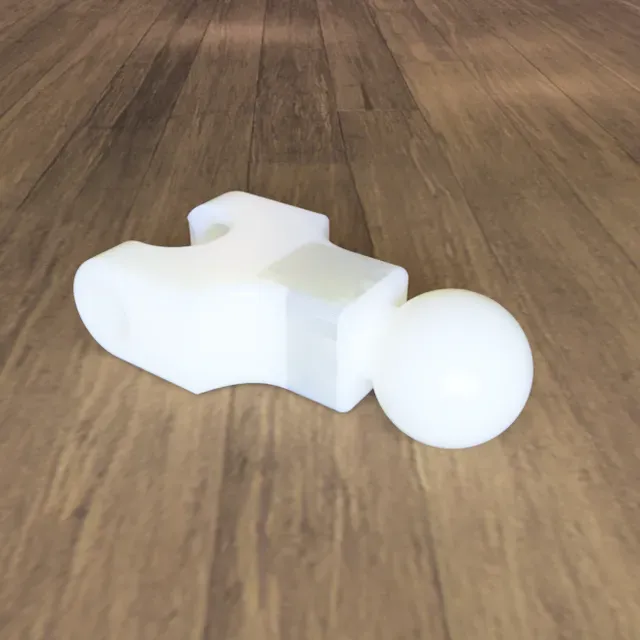

The articulated arm can be adapted to any anchoring solution using a 12.6mm diameter ball.

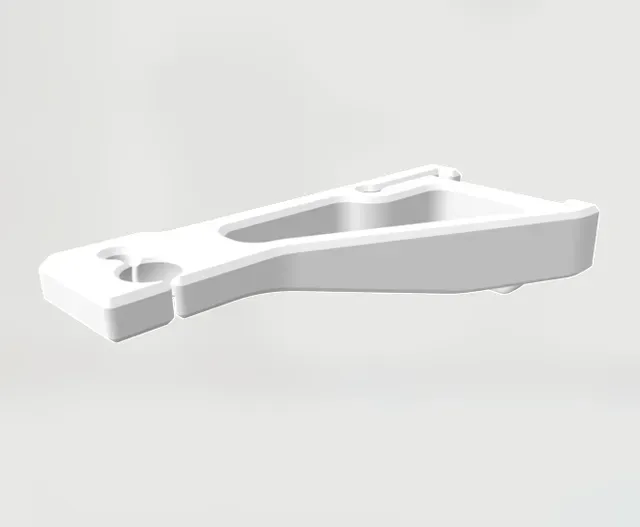

I've also added the two arm models (short and long / thing:4804621) to attach the camera on the z-axis. In the future, I'm thinking of adding a v-rail attachment to make the whole thing as universal as possible, so please let me know what you need.

---

J’ai redessiné la poignée d’Ender 3 pour intégrer une boule d’ancrage au centre et un bras articulé en diamètre 12,6 afin qu’il s’adapte au boitier de caméra que j’avais déjà utilisé (thing:5108053, je n’avais pas le fichier cad du boitier pour le modifier…)

Vous trouverez le boitier de caméra en version IR (thing:5108053) et NoIR selon le modèle que vous aurez associé à votre raspberry

Le bras articulé peut s’adapter à n’importe quelle solution d’ancrage utilisant une boule en 12,6mm de diamètre.

J’ai également ajouté les deux modèles de bras (court et long / thing:4804621) pour accrocher la caméra sur l'axe Z A l’avenir, je pense ajouter un dispositif d’accroche sur rail en v pour rendre le tout aussi universel que possible, n’hésitez pas à me faire part de vos besoins.

--- Instructions: - 0.2 / 15% PLA infill is ok - supports for handle only - assemble using the flat spot on the ball, before turning.

- articulated arm parts are supplied in 3 formats. - other parts (fix arm, camera housing) are supplied in .stl only.

On the photos : - PLA Black Ender Fast Series - 0.2mm / 15% infill

Ask for the F3D files if you need.
