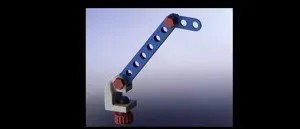

Multi Tech articulated arm (basic elements) / Bras Articulé Multi Tech (éléments de base)

EN ( FR plus bas)

Articulated arm with 3D-printed and laser-cut parts.

All parts can be 3D printed, but for greater strength and a much lower price, the arms will be laser-cut.

So for the 60, 150, 210 and 300 mm arms, you'll find a 3D printer file and a .dxf file for your laser.

The arm is designed for 4mm-thick material.

The washers are 4mm thick.

The screws are therefore 8, 12, 16 and 20 mm thick, i.e. 2, 3, 4 and 5 thicknesses respectively (these dimensions only concern the smooth part of the screw, the thread pitch does not count).

Screws are marked with a number indicating their length in mm, to help identify them.

The “Base30” screw is in two parts: the screw itself and a ball-and-socket joint to prevent the base from slipping when tightened. Its nomenclature is different, as it comes from the helmet support. https://www.printables.com/model/949250-support-pour-casque-audio-headphone-holder

You'll find a .3mf file with four trays. Activate the support generator only for tray 1 (the one with the “base30” part) and deactivate it for trays 2, 3 and 4.

FR

Bras articulé avec pièces imprimées en 3D et découpe laser.

Toutes les pièces peuvent être imprimées en 3D, mais pour plus de solidité et un prix beaucoup plus faible, les bras seront découpés au laser.

Donc pour les bras de 60, 150, 210 et 300 mm, vous trouverez un fichier pour imprimante 3D et un fichier .dxf pour votre laser.

Le bras est conçu pour un matériau de 4mm d'épaisseur.

Les rondelles sont de 4 mm d'épaisseur.

Les vis sont donc de 8, 12, 16,et 20 mm soit respectivement 2, 3, 4 et 5 épaisseurs (ces dimensions concernent uniquement la partie lisse de la vis, le pas de vis ne compte pas).

Sur les vis se trouve un nombre qui est la longueur en mm afin de mieux les identifier.

La vis de la pièce “Base30” est en deux parties, la vis elle-même et une rotule de serrage afin que la base ne dérape pas lors du serrage. Sa nomenclature est différente, car elle vient du support de casque. https://www.printables.com/model/949250-support-pour-casque-audio-headphone-holder .

Vous trouverez un fichier .3mf avec quatre plateaux. Activez le générateur de supports uniquement pour le plateau n°1 (celui avec la pièce "base30") et désactivez-le pour les plateaux 2, 3 et 4.
