Anycubic Kobra 3 PTFE Tube Guide (V2 Version)

Deutsch:

Moin,

dieses Teil habe ich entworfen da ich häufig beschädigte Drucker aufgrund von 2 ACE Pro Systemen gesehen habe da die Befestigung oft aufgrund der Spannung bricht.

Durch die beweglichen Bauteile Wird die Spannung reduziert und der Drucker Somit geschont.

Jedes Teil (auch V2) ist so entworfen das es ohne jegliche Stützstruktur gedruckt und mit jeglichen Settings gedruckt werden kann.

Folgende Teile werden für den Aufbau benötigt:

1x Holder

1x PTFE Tube Guide flexible

2x PTFE Tube Guide 9+Cable

2x PTFE Tube Guide 3+Cable

4x PTFE Tube Guide 3

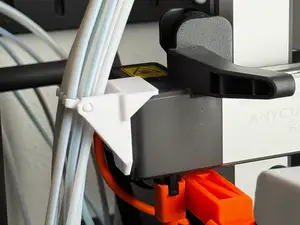

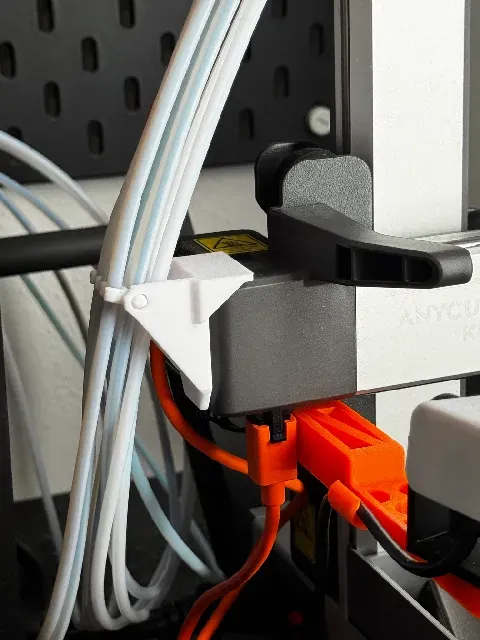

Montiert werden diese Teile wie auf dem Foto zu erkennen.

Ich empfehle am Druckkopf anzufangen und erst durch die Führungen zu Stecken.

Die aktuelle V2 Version habe ich so überarbeitet das die Spannung noch besser verteilt werden kann.

Ich hoffe euch gefällt mein Entwurf! Wenn Ihr Verbesserungsvorschläge oder hilfreiche Anmerkungen habt könnt ihr mich gerne anschreiben oder ein Kommentar da lassen.

Folgende Teile sind zusätzlich verbaut:

https://www.makeronline.com/en/model/Color%20Hub%209,%208,%205,%204%20and%201%20for%20ACE%20PRO/101471.html

https://www.makeronline.com/en/model/ACE%20PRO%20%E2%80%9CDual%20stack%E2%80%9D%20with%20slide%20out%20lower%20tray/47027.html

English:

Hi,

I designed this part because I’ve often seen printers damaged when using two ACE Pro systems—the rigid mount frequently breaks under tension. The moving elements reduce that tension and thus protect the printer. Each part (including V2) is designed to print without any support structures and with any slicer settings.

You’ll need the following parts for assembly:

1× Holder1× Flexible PTFE Tube Guide

2× PTFE Tube Guide 9 + Cable

2× PTFE Tube Guide 3 + Cable

4× PTFE Tube Guide 3

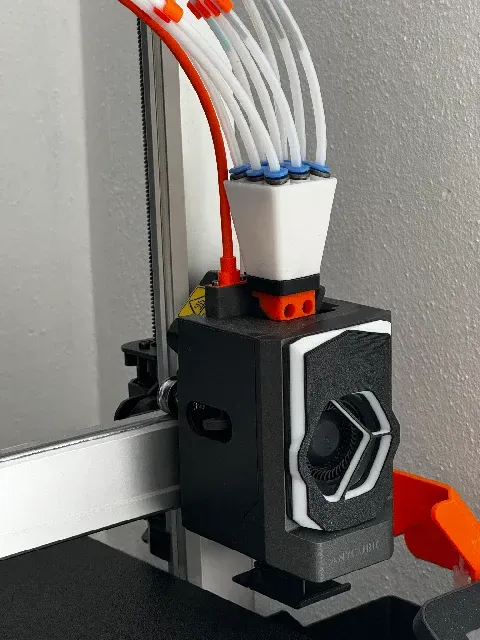

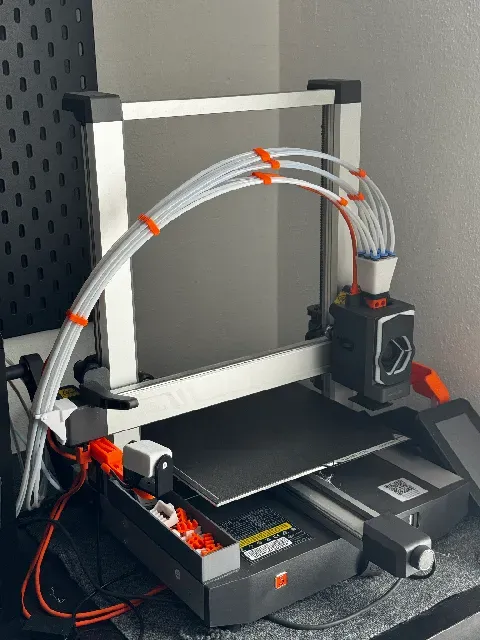

As shown in the photos, mount the parts in place. I recommend starting at the printhead and then threading the tubes through the guides.

In the current V2 version, I’ve revised the design so tension is distributed even more evenly. I hope you like my design! If you have any suggestions or helpful feedback, feel free to message me or leave a comment.
