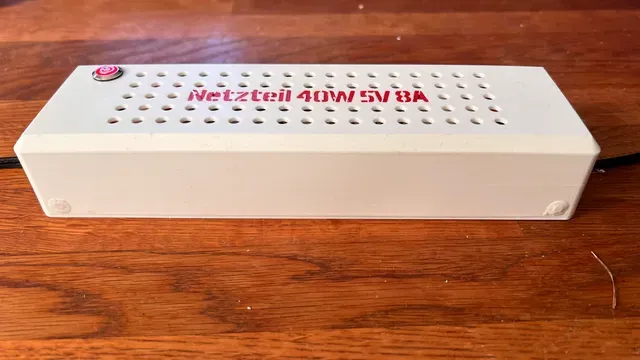

Gehäuse für MeanWell. LED Netzteil 40W 5V 8A ; MeanWell, LPV-60-5 / Housing for MeanWell switching power supply

Es geht um ein Gehäuse für folgendes Netzteil: https://amzn.to/3Q7t0pd

Ich habe mich beim Amazon Partnernet registriert, verdiene daher als Amazon-Partner an qualifizierten Verkäufen und bedanke mich daher, wenn ihr die Links nutzt.

Ich verwende das Netzteil zum Betrieb eines Raspberry PI 5 inkl. Monitor. Auf Pi laufen IOBroker und LED Treiber. Ich betreibe das Netzteil seit 3 Monaten und Spannungsprobleme am PI zu induzieren.

Ich verwende einen sekundärseitigen Schalter (da ich diese vorrätig hatte), empfehle jedoch eine primärseitigen Schalter (achtung 220V)

Da das Netzteil sowie der Schalter mit mit freien Kabelenden geliefert wird, habe ich alles über Wago Klemmen verbunden (ich liebe Sie!!!).

Ich habe versucht auf Schrauben zu verzichten. 2 M3 x10Schrauben ohne Muttern werden allerdings für die Zugentlastung benötigt

Die 5V Spannungsversorgung führe ich über ein dickes Lautsprecher Kabel und einem selbst gelöteten USB C Stecker heraus. (Der Querschnitt der gängigen USB C Peitschen ist oft zu niedrig, so dass bereits ein Spannungsabfall von 0,2 Volt zu Problemen am PI 5 führt.

Externe Teile

- MeanWell Netzteil: https://amzn.to/3Q7t0pd - USB C Stecker zum selbst löten: https://amzn.to/42KSpMM - Selbstsichernde Drucktastenschalter 5Volt (Sec): https://amzn.to/3Qbqnm0 oder! - Selbstsichernde Drucktastenschalter 220 Volt (Prim) https://amzn.to/4huelAe - Wago Klemmen einpolig: https://amzn.to/41679ED - 4 Schrauben M3x10 z.B aus dem Set: https://amzn.to/3CIEjRp

Druckteile

Oben: Bodenplatte, Befestigungsrahmen für das Netzteil und Zugentlastungsklemmen

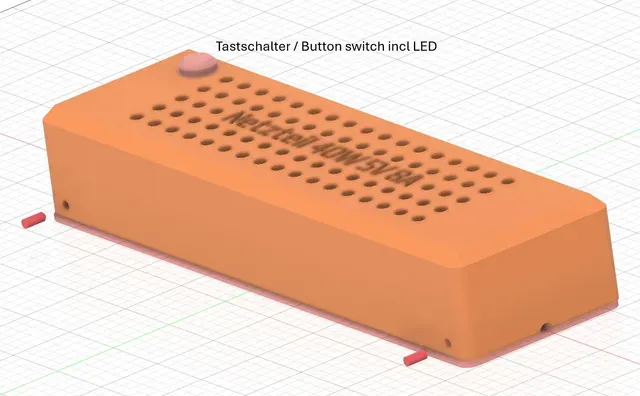

Oben: Deckel mit und optional ohne Intarsienprägung für Label

Oben: 4 große Pins für den internen Befestigungsrahmen. Das ist ein Satz, evtl druckt ihr diesen Satz mehrfach aus, falls ein Pin kaputt geht. Mir gefällt diese Alternative besser als eingelassenen M3 Muttern und winzige M3 Schrauben

Optional: Label als Intarsie

Schaltung

Warnung: Bitte stellt sicher, dass ihr die notwendigen Kenntnisse für den Zusammenbau von 220 V Komponenten besitzt.

Ich empfehle den Schalter primärseitig einzubauen, um auch das Schaltnetzteil vom Netz zu nehmen:

Den roten und schwarzen Draht des Schalters direkt mit dem Sekundär Ausgang des Netzteils verbinden - NICHT mit 220V!!

Ich habe einen anderen Schaltertyp verwendet ohne Zulassung für 220V und schalte nur den Sekundär Ausgang. Der 220V eingang ird bei mir über einen Shelly Schalter extern geschaltet:

Das USB C Kabel (Bitte unbedingt lesen):

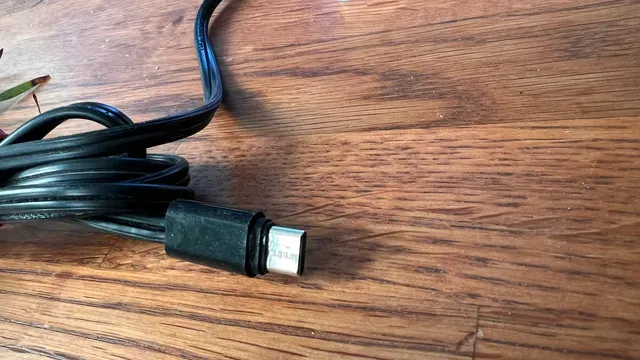

Viele vorgefertigte USB C Peitschen, also USB C Stecker mit einseitig losen Kabelenden verwenden zu dünne Adern (20 AWG oder höher), diese sind für den PI nicht ausreichend, vor allem nicht wenn weitere Lasten betrieben werden wie LEDs. Obwohl die sie für die Durchschnittslast ausreichen könnten, kann es kurzzeitig zu Spannungsabfällen kommen, die der PI nicht mehr toleriert. Daher habe ich die Zuleitung selbst gelötet (maximal 18 AWG - je höher die Zahl desto dünner das Kabel!), ich habe Lautsprecherleitung verwendet.

ACHTUNG :

Wenn ihr dieses Kabel direkt in den PI oder jedes andere PD kompatible Device steckt, wird es nicht funktionieren.

Ursache: Diese Geräte handeln den Strom und Spannung über das PD Protokoll und die beiden zusätzlichen Datenleitungen des USB Kabels aus. Diese Daten werden offensichtlich nicht von dem Netzteil geliefert.

Dazu wird ein PD Adapter benötigt. (sie mein dazugehöriges Modell: https://www.printables.com/model/108524 )

I

Es gibt also 2 Optionen: Ich habe meinen PI in einem Gehäuse verbaut, dort habe ich den PD Adapter bereits installiert. Ich verwende Option A.

Wenn ihr mit dem Netzteil direkt ein USB C PD kompatibles 5 Volt Gerät betreiben wollt, könnt ihr Option B wählen, dann benötigt ihr des selbstkonfektionierten Stecker nicht. Baut dann einfach das Modell https://www.printables.com/model/108524 und schließt dieses direkt an die den Volt Ausgang an. Der Adapter beistzt bereits eine USB C Buchse, dann benötigt ihr lediglich noch ein USB C Schnellladekabel mit ausreichendem Querschnitt.

Zusammenbau:

- Zunächst legt ihr das Netzteil in die zugehörige Einfassung - Nun schiebt ihr den Befestigungsrahmen über das Netzteil - Dann klopft ihr vorsichtig die Drucknieten in den Rahmen. Wenn dabei der Kopf abspringen sollte ist das kein Problem. Durch die Passung ist die Befestigung stabil. - Nach der Verkabelung mit Wago Klemmen oder auch gelötet mit Schrumpfschläuchen führt ihr die Kabel aus und verschraubt sie mit den Kabelklemmen, dazu benötigt ihr 4 M3x10 Schrauben

Optional könnt ihr das gedruckte Label vorsichtig mit einem Hölzchen in die ausgeprägte Beschriftung einklopfen. Ich hab dies in einem anderen Modell beschrieben: https://www.printables.com/model/860508

- Nun Schraubt ihr den Schalter in das Cover und steckt den Kabeladapter auf (das ist der besondere Vorteil dieser Schalter, man muss die Kabel nicht zuvor durch die Löcher fädeln, sondern kann sie einfach auf den eingebauten Schalter aufstecken) - Zum Schluss setzt Ihr das Cover aus und vernietet es mit den kleinen Pins, die Schürzen von der Druckunterstützung könnt ihr dran lassen. Achtet beim Verstauen der Kabel (mit Wagoklemmen) dass die Klemmen seitlich eingeschoben werden und nicht auf dem Netzteil liegen.
