Slim Lager/Bearing 608 for Profile 4040 / 608er Lagerhalter für 4040-Profil (8 mm Nut) ITEM it

608er Lagerhalter für 4040-Profil (8 mm Nut)

V0.2 - Lagerbock verstärkt

Dieser Halter ist für ein 608er Kugellager ausgelegt und lässt sich direkt auf einem 4040 Aluminiumprofil mit 8 mm Nut montieren.

Materialempfehlung: PETG (Getestet mit 2 % Schrumpf in meinem Fall) / Ich habe ein Muster in PLA mit erfolg gedruckt…. Passet perfekt…. Druckhinweis: Stützstrukturen erforderlich Befestigung: Über Standard-Nutensteine und Schrauben M5/M6 möglich Mechanische Stabilität: Gering/mittel > Einfache mechanische Festigkeit

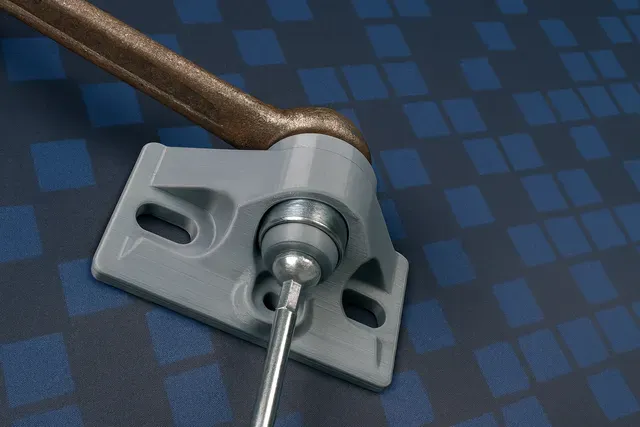

Hinweise: - Das Lager muss eingepresst werden, der Pressring ist auch gleich mit dabei…. - Die Grundplatte hat zwei 3mm Fasen, welche bei Bedarf einfach weggelassen werden kann oder mit einem Entgrater entfernt werden kann.

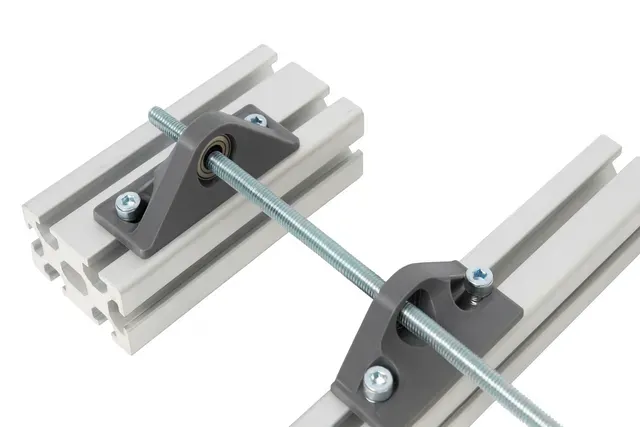

Das Modell wurde in der Praxis getestet und funktioniert zuverlässig als Lageraufnahme in Kombination mit 4040-Profilen.

💡 Tipp: Je nach Drucker und Material können leichte Anpassungen der Maßhaltigkeit erforderlich sein.
