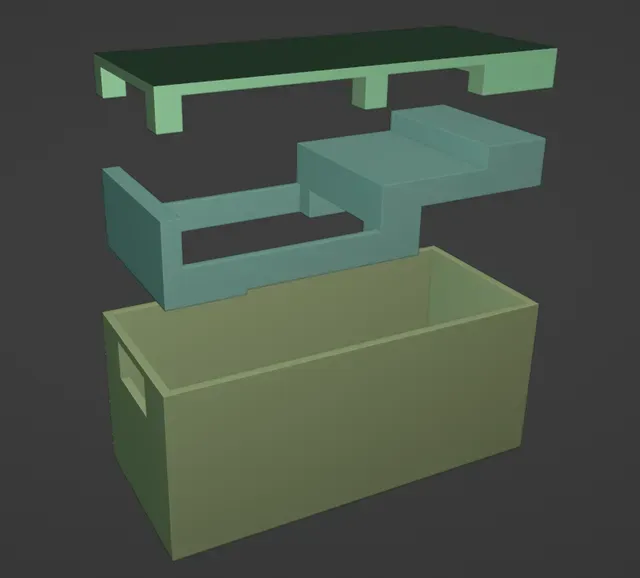

I needed a case for my Gimx adapter, so I built one. It consists of three parts: the main case, a separator and a cover.

The used parts contain: - Arduino Pro Micro Type C - FT232RL - Small wires - And the 3d Printed case parts

Instructions: -First, the two circuit boards need to be soldered together. Short flexible cables make assembly easier later on. -Next, the soldered circuit boards need to be fed through the opening in the separator and then moved into their final orientation. -The circuit boards are now inserted into the housing together with the separator. -Once everything is in place, the housing can be closed with the cover.

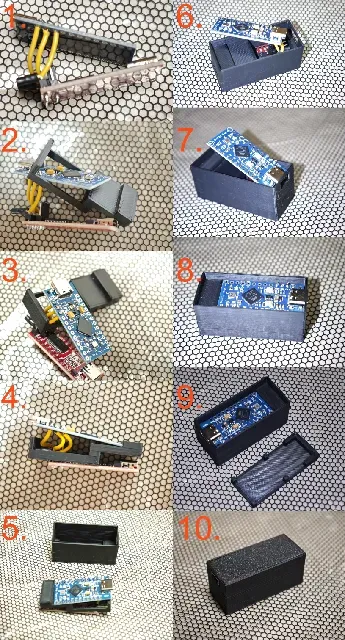

Visual instructions can be found in the image gallery.
