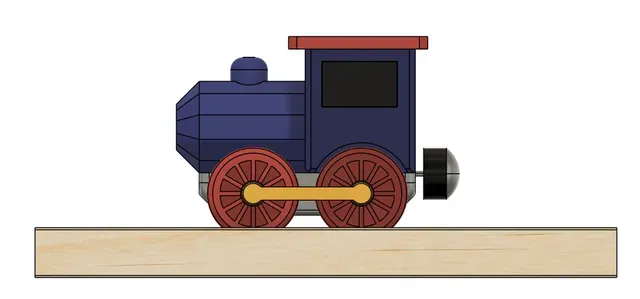

BabyTrains MINI - Vlak lokomotiva (OUTDATED)

New version can be found here . Novou verzi najdete zde .

Zcela nové modely lokomotiv a vagónů pro dřevěné vláčkodráhy (Brio, Lidl, Ikea) 🚂

Model lokomotivy inspirovaný legendární českou hrou Hra Vlak (The Train).

Všechny modely zde: BabyTrains Kolekce od autora Ondřej Kabelka | Printables.com

Potřebný materiál:

- 1 ks Šroub M3x16

- 4 ks Šroub M3x8 až 12

- 1 ks Čalounický hřeb na 1 spřáhlo (např. Hřebík čalounický 12 ponikl jednonožkový, 400 ks - HORNBACH )

- 1 ks Kruhový magnet průměr 10mm, výška 5 mm, otvor 3 mm (např. Neodymový kruhový magnet Ø 10/3 mm, v. 5 mm, síla 2,2 kg - Unimagnet.cz )

Tisk:

- Tištěno z PLA

- Základní nastavení pro 0,4 mm trysku, výška vrstvy 0,2 mm

- Připraveno pro neMMU tisk

Sestavení:

- Vytiskněte všechny díly:

- 1 ks podvozek (šedočerná)

- 4 ks kola (červená)

- 2 ks spojnice (žlutá)

- 1 ks kryt na magnet (černá)

- 1 ks podložka pro spřáhlo (random)

- 1 ks lokomotiva (modrá)

- 1 ks střecha (červená)

- 2 ks okna (černá)

- Pomocí šroubů M3x8 až 12 přišroubujte všechna 4 kola k podvozku. Nechejte vůli tak akorát aby se volně protáčela

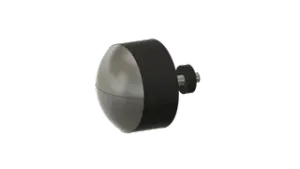

- Sestavte spřáhla (čalounický hřeb, kryt na magnet, magnet, podložka). Konec hřebu zploštěte kleštěmi aby podložka nešla stáhnout nebo konec hřebu ucvakněte a podložku přilepte vteřinovým lepidlem

- Vložte spřáhlo do podvozku a ten přišroubujte k lokomotivě

- Pozor na polaritu magnetu aby se přitahoval k vágónu! 🧲

- Nalepte okna do otvorů, pozor na horní straně oken je zkosení

- Nalepte střechu na tělo vlaku

- Spojnice přilepte do otvorů na šroubech kol

- Hotovo! 🚂

EDIT: 16/12/25 přidán podvozek bez nutnosti M3 šroubu
