Universal TPU Membrane Box, 2 versions

EN :

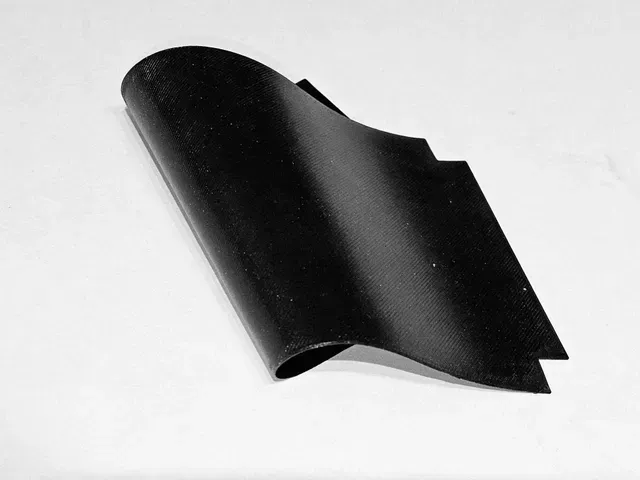

Originally, I just wanted a quick storage solution for my Braun Series 9 razors. Hence the dimensions of the box. I had the idea of using a TPU membrane instead of foam. So I designed a lid for the open box using the same principle. The two components should stick together without a locking mechanism. Therefore, they were designed with fairly tight tolerances. This can cause the whole thing to rub a little with 0.3mm layers, so I recommend 0.2mm layers. On my MKS3+, this means about 20 hours of printing time for the entire object, but I'm sure many already have a faster machine. The second difficult point is the TPU membrane. You should adjust the first layer well before printing. If you have problems printing TPU, you can buy 0.1 mm TPU film on Amazon ( option1 ) ( option2 ). It is also possible to "misuse" a “Theraband®”. There is only one file for the TPU membrane; it is the same for all versions.

Assembly :

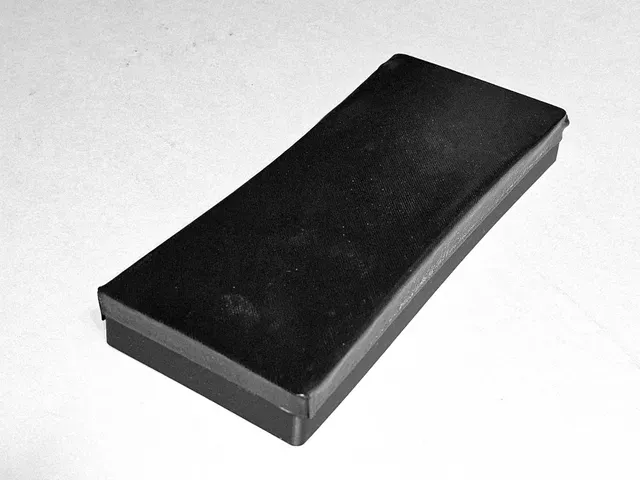

First, apply the TPU membrane to the tension frame (Span Frame Base) so that the membrane lies on the side of the frame where there are no struts. Then secure the membrane with a little adhesive. Next, slide the tension frame with the TPU surface facing up into the outer frame (Outer Frame Base). Then attach the bottom (Bottom Base) with or without adhesive. Follow the same procedure for the lid as for the base.

“Secured" Version 2

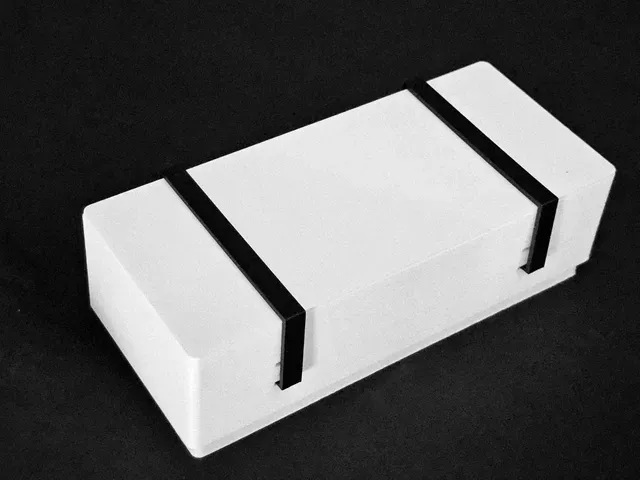

Since I noticed that sometimes the lid opens when the tolerance is too wide and the contents are larger, I developed a “secured” version with clamps. To accommodate different heights, 2 different clamp lengths were set. (the short clamp (white in the pictures) for the medium height, the long clamps (black in the pictures) for the low and highest heights.

The TPU membranes are identical to version 1, but for simplicity's reason, they are included again in the V2 folder.

The “bottoms” and “span frames” have been adapted to the changed conditions and uploaded in two versions . I would recommend version a) for stronger (thicker) membranes, as they have been kept the same thickness. For thinner, softer membranes, I would use version b) , as they allow more space for the contents of the box. The “bottoms” have also been made slightly flatter.

Applications:

The combination of different objects results in several possible applications:

Base alone as an open box (with or without TPU insert)

Lid alone as an open box (with or without TPU insert)

Base with TPU insert and lid (with or without TPU insert in the lid)

Secured version comes with 3 additional adjustable heights

Material : PLA + TPU

Layers : 0.2mm

Supports : no

TTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTT

DE :

Ursprünglich wollte ich nur eine schnelle Ablage für meine Rasierer Braun Series 9. Daher die Maße der Box. Dabei hatte ich die Idee, eine TPU-Membran anstatt Schaumstoff zu verwenden. Zu der offenen Schachtel konstruierte ich noch einen Deckel nach dem selben Prinzip. Die beiden Komponenten sollten ohne Verschlußmechanismus aneinender halten. Daher wurden sie mit ziemlich engen Toleranzen ausgestattet. Das kann dazu führen, dass bei 0.3mm Schichten das Ganze etwas reibt, empfehle daher 0.2mm Schichten. Auf meinem MKS3+ bedeutet das zwar für das ganze Objekt ca 20h Druckzeit, aber ich bin sicher dass viele schon eine schnellere Maschine haben. Der 2. schwierige Punkt ist die TPU-Membran. Sie sollten vor dem Druck die 1. Schicht gut einstellen. Sollten Sie Probleme mit dem Druck von TPU haben, es gibt bei Amazon TPU-Folie zu kaufen ( Option1 ) ( Option2 ). Auch die Zweckentfremdung eines "Theraband® " ist möglich. Es gibt nur eine Datei für die TPU-Membran, sie ist für alle Versionen die gleiche.

Zusammenbau :

Zunächst sollten Sie die TPU-Membran auf den Spannrahmen (Span Frame Base) aufbringen so aufbringen dass die Membran auf der Seite des Ramens liegt, won keine Verstrebungen sind. Dann die Membran mit etwas Kleber fixieren. Im Anschluß den Spannrahmen mit der TPU-Fläche nach oben in den äußeren Rahmen (Outer Frame Base) schieben. Im Anschluß den Boden (Bottom Base) mit oder ohne Klebstoff aufbringen. Gleiches vorgehen beim Deckel wie bei der Basis

"Gesicherte" Version 2

Da mir aufgefallen ist, dass manchmal bei zu weiter Toleranz und größerem Inhalt der Deckel aufgeht, habe ich noch eine "gesicherte" Version mit Klammern entwickelt. Um verschiedene Höhen zu bedienen, wurden 2 verschiedene Klammerlängen eingestellt. (Die kurze Klammer (in den Bildern weiß) für die mittlere Höhe, die langen Klammern (in den Bildern scharz) für die niedrige und die höchste Höhe)

Die TPU-Membran istidentisch mit der Version 1, aber aus Einfachheitsgründen in dem V2-Ordner nochmals eingebunden.

Die "Bottoms" und "Span Frames" wurden an die geänderten Bedingungen adaptiert und wiederum in 2 Versionen hochgeladen. Die Version a) würde ich bei stärkeren (dickeren) Membranen empfehlen, da sie in der Dicke beibehalten wurden. Bei dünneren, weicheren Membranen würde ich die Version b) nehmen, da sie mehr Raum für den Inhalt der Box gewähren. Auch die "bottoms" wurden etwas flacher gestaltet.

Anwendungen:

Aus der Kombination unterschiedlicher Objekte ergeben sich mehrere Anwendungs möglichkeiten:

Basis alleine nur als offene Schachtel (jeweils mit oder ohne TPU-Einsatz)

Deckel alleine nur als offene Schachtel (jeweils mit oder ohne TPU-Einsatz)

Basis mit TPU-Einsatz und Deckel (mit oder ohne TPU-Einsatz im Deckel)

Gesicherte Version mit 3 zusätzlich einstellbaren Höhen

Material : PLA + TPU

Schichten : 0.2mm

Stützen : nein
