Clip&flip visor with sun filter / Visera abatible amb filtre solar

Visera abatible (clip&flip) amb filtre solar per a muntar sobre ulleres graduades.

Preparant equips i material per a l’eclipsi de Sol del pròxim 12 d’agost de 2026 , m’he trobat un petit inconvenient, que he resolt fent aquest model de visera abatible per a imprimir en 3D.

Utilitzant ulleres graduades resulta una mica incòmode sobreposar les típiques ulleres de cartó que trobem als comerços. Prescindir de les ulleres graduades i utilitzar només les de cartó no permet veure nítidament el Sol. D’altra banda, estar posant, traient o intercanviant les ulleres per a observar el Sol i anar controlant els equips d’astrofotografia potser resulta una mica molest en els moments claus de l’eclipsi.

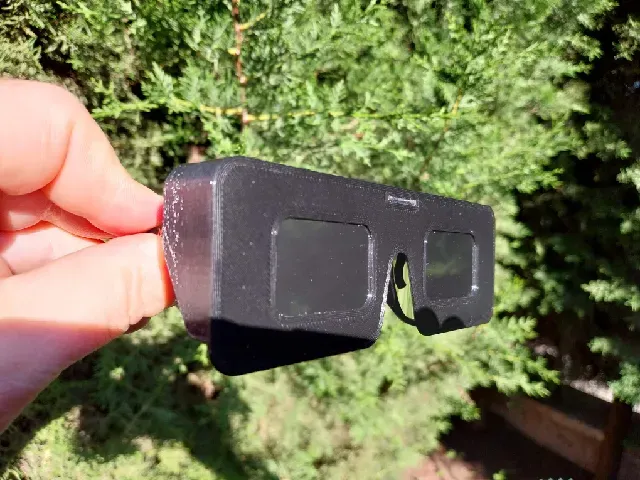

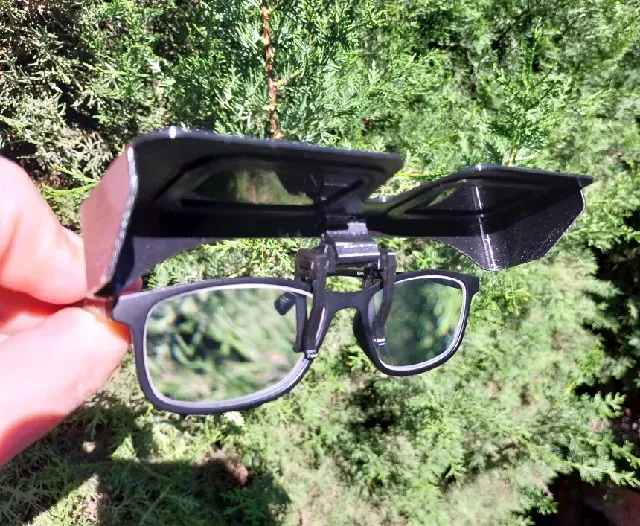

La solució ha estat el disseny d’aquesta visera abatible (clip&flip) per a imprimir en 3D, fàcil de muntar sobre les ulleres graduades i que permet posar o treure el filtre solar ràpidament, sense preocupar-se de res més.

El material emprat per aquest disseny és el PETG de color negre, que garanteix l’opacitat a la llum. No he fet cap test emprant PLA.

MUNTATGE DE LA LÀMINA DE FILTRE

Per a muntar els filtres he fet el següent:

- He utilitzat un adhesiu de barra per a prefixar el bastidor a la làmina de filtre.

- Amb un bisturí i tisores he tallat el contorn sobrant.

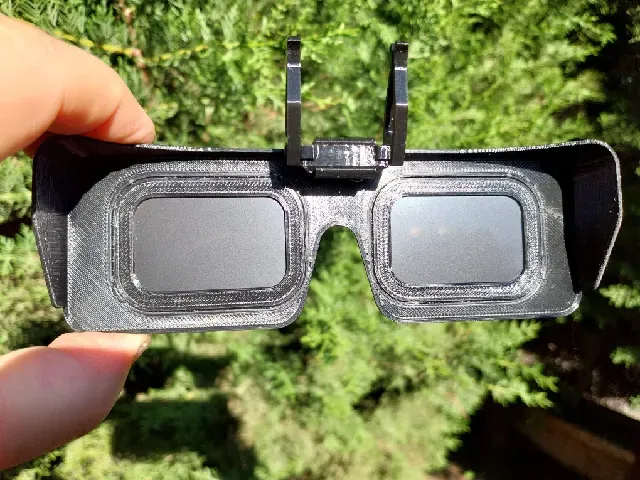

- A continuació, el més delicat és col·locar un cordó prim d’adhesiu en tot el contorn de les obertures. He usat Loctite i és molt important no posar adhesiu en excés.

- Finalment, es col·loca el bastidor amb el filtre recolzat en un dels laterals i es deixa caure en el seu lloc, pressionant lleugerament pel contorn amb algun element adequat. L’adhesiu fixarà el bastidor i la làmina de filtre alhora.

- Per a la resta de peces, el muntatge és senzill:

1- Unió amb adhesiu

2- Unió a pressió o amb adhesiu.

3- Muntatge a pressió. Els dos conjunts han de rotar, quedant autobloquejats cada 45º per la secció octogonal de l'eix.

NOTES IMPORTANTS:

He utilitzat una làmina de filtre Solarix de Bresser, homologada segons la norma DIN EN ISO 12312-2:2015-11. Assegurat d’utilitzar qualsevol material homologat com a filtre i segueix les instruccions del fabricat respecte al seu ús i seguretat.

Abans de col·locar la làmina del filtre, fes proves amb els adhesius que usis per a assegurar que no facin malbé el material.

Aquestes olleres no tenen cap homologació (excepte la làmina de filtre que facis servir). Imprimir aquest model i muntar els filtres és sota la teva responsabilitat . Assegurat que el filtre ha quedat ben col·locat i no presenta cap deficiència. Fes totes les proves que creguis oportunes.

He preparat unes quantes ulleres per a familiars i amics, les hem testejat i no hem tingut cap problema.

En el següent enllaç, trobaràs també un model d’ulleres infantil, preparat perquè els més petits puguin gaudir veient l’eclipsi de Sol amb seguretat per a tots. https://www.printables.com/model/1734276-childrens-glasses-with-sun-filter-ulleres-infantil

Bons cels!!!
