Update03: Added Bracket for heat inserts M3x4x5mm.

Update02: Added bottom hook for U-LOCK - ULTRA COMBO 245/153C.

Update01: Addetd top hook for 25mm thick shackles with inner Diameter 100mm.

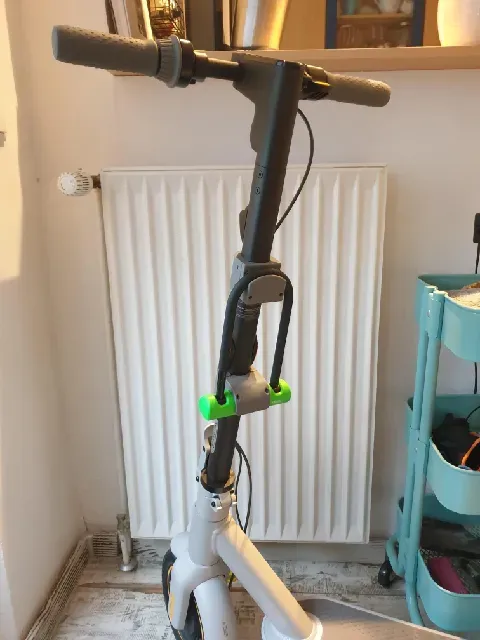

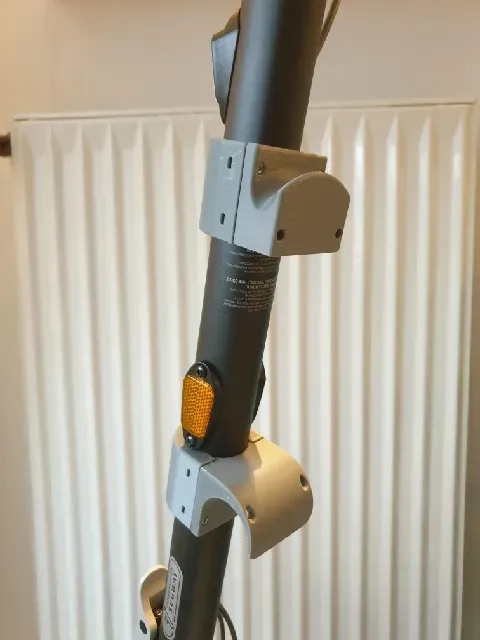

Since theft protection is an important issue for e-scooter owners, I decided to use a U-lock. This cannot be quickly cut with a bolt cutter or pliers. Unfortunately, the holder supplied was not suitable for the egg-shaped cross-section of the handlebar. I therefore took the trouble to construct a suitable holder that fits perfectly to the vertical handlebar.

Dimensions of the U-lock: Bar thickness: max. 15mm Shackle width: min. 65mm Thickness of lock bar: max. 37mm

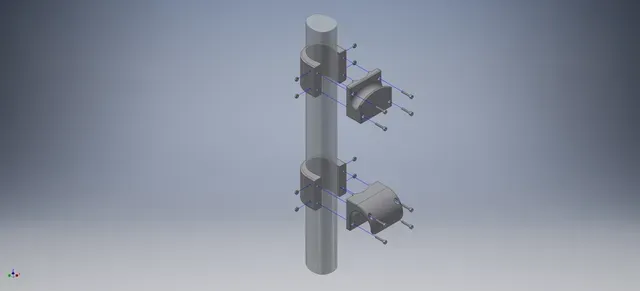

Required mounting material: 8 pieces M3 nuts 8 pieces M3x16 cylinder head screws

Print data: 0.3mm layer height (or less) Vertical shell, 3x permimeters (or more) Infill 50%

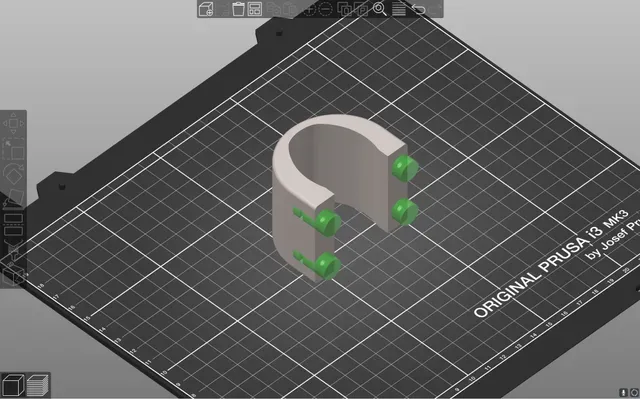

Optional to increase stability Cylindrical 100% Infill modifier around the screw holes (seee Pictures).

Have fun! Do not hasitate to ask questions.
