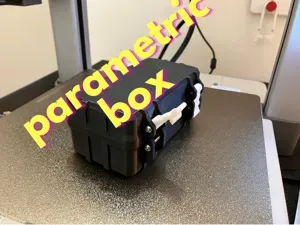

Boite parametrable et imprimable - Box customizable and printable

J'ai déplacé mon design sur MarkerWorld Si vous souhaitez soutenir mon travail téléchargez-le et Boostez-le ici : https://makerworld.com/fr/models/2181814-fully-customizable-box#profileId-2368182

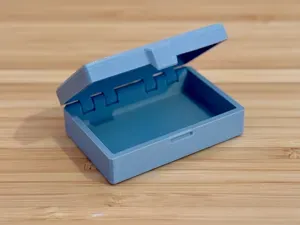

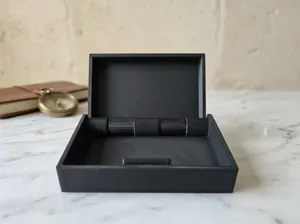

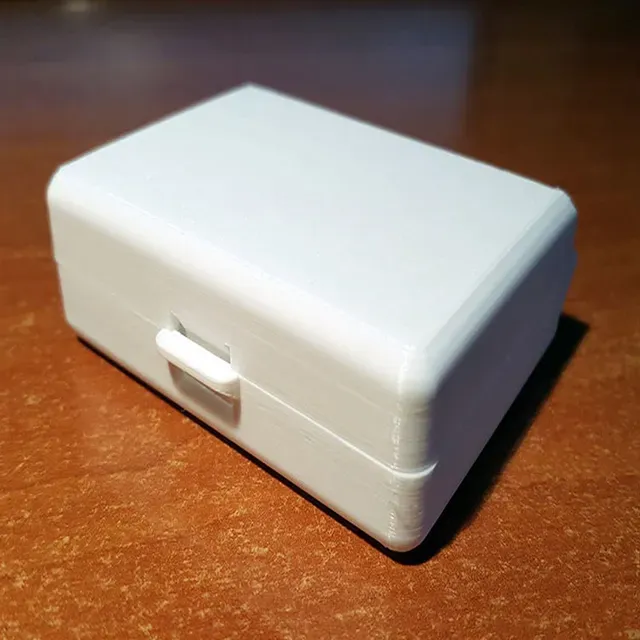

Boite avec charnière et fermoir paramétrable sous Fusion 360 et imprimable en 3D, après impression introduire du filament 3D de 1,75 mm dans les trous comme axe pour la charnière. Dans Fusion 360 vous pouvez actionner le couvercle à la souris pour ouvrir et fermer la boite (la boite de dialogue des paramètres doit être fermée).

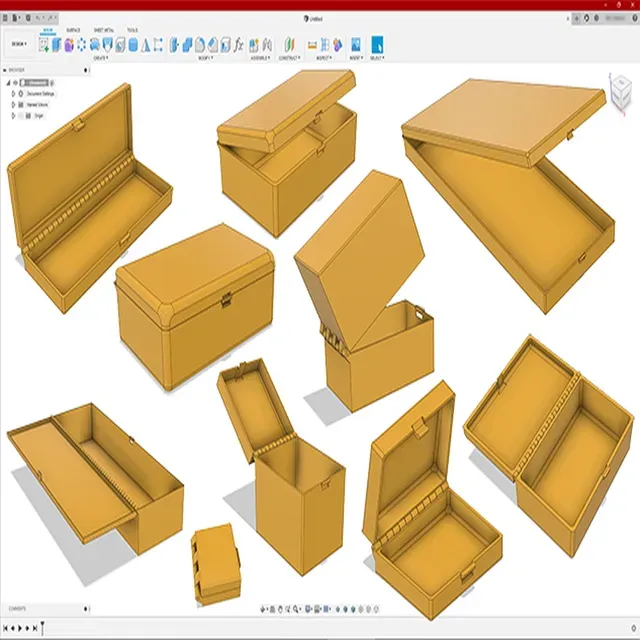

Sous Fusion pour accéder aux paramètres : Dans l'espace DESIGN > MODIFY > fx change parameters

Vous accédez alors à un tableau, la colonne "Name" contient le nom de la variable et "Comment" une explication. Il vous suffit de modifier selon vos souhaits les valeurs contenues dans la colonne "Expression" Toutes les valeurs sont en mm sauf "Chanfrein_Oui_Non" qui peut contenir 1 pour Oui ou 0 pour non, afin d'arrondir les angles et les arêtes intérieures et extérieures de la boite.

Les paramètres modifiables sont les suivants : - Largeur intérieure de la boite - Longueur intérieure de la boite - Épaisseur des parois - Hauteur intérieure de la base de la Boite - Hauteur intérieure du couvercle de la Boite - Le chanfreinage des arêtes et des angles pour les arrondir : Oui ou Non - Longueur approximative souhaitée pour les modules de la charnière (le calcul essaiera de s'en approcher) - Jeu : espacement horizontal entre chaque module de charnière

Rentrez des valeurs cohérentes dans le tableau, le programme ne vérifie pas les erreurs ou les aberrations. En cas de problème : quittez le modèle sans sauvegarder, et rechargez-le pour repartir avec les valeurs par défaut.

Les plus aguerris d'entre-vous pourrons faire sauter quelques charnières en utilisant l'otion Suppression dans les Rectangular Partterns.

Pour les boites contenant des aliments, prévoir un filament compatible.

Je ne sais pas comment transformer ce fichier Fusion 360 en fichier OpenSCAD qui est très répandu, si quelqu'un connaît, ça m'intéresse :) iphone.cesbron@gmail.com N'hésitez pas à me contacter si vous constatez des anomalies ou des améliorations possibles.

PARAMETRES IMPRESSION

Si la hauteur de la base et du couvercle sont identiques, vous pouvez générer un seul fichier STL et imprimer les 2 parties en même temps. Il faut juste prévoir de les désolidariser en douceur l'une de l'autre.

Prévoir - une hauteur de couche assez fine pour que les trous des charnières soient assez précis - 3 ou 4 couches inférieures et supérieures pour une bonne finition. - 3 coque de contour/périmètre pour la solidité. - un remplissage 35 % - seule la cavité sous le fermoir de la base nécessite des supports. _________________________ 20-05-2024 ======== Version 6 : Suite au signalement d'un utilisateur j'ai réparé un Bug apparu avec les mise à jour de Fusion 360 et j'ai modifié le fermoir qui était peu pratique et forçait un peu. Dites-moi si cela vous convient ;-)

__________________________________________________________________________________________________________________________

Box with hinge and clasp fully configurable under Fusion 360 and fully printable. After printing introduce 1.75 mm 3D filament into the holes as hinge pin.

In Fusion 360 you can operate the cover with the mouse to open and close the box (the parameters dialog box must be closed).

Under Fusion to access the settings : In the DESIGN space > MODIFY > fx change parameters

You then access a table, the "Name" column contains the name of the variable and "Comment" an explanation. All you have to do is change the values in the "Expression" column All values are in mm except "Chamfer_Yes_No" which can contain 1 for Yes or 0 for No, in order to round the corners and the inner and outer edges of the box.

The editable parameters are as follows: - Inside width of the box - Inside Length of the box - Thickness of the walls - Inside height of the base of the Box - Inside height of the lid of the box - Chamfering edges and angles to round them : 1=Yes or 0=No - Approximate length desired for the modules of the hinge (the calculation will try to approach it) - Jeu :horizontal spacing between each hinge module

Enter consistent values in the table, the program does not check for errors or aberrations. In case of problem : exit the model without saving, and reload it to restart with the default values.

The most experienced among you will be able to remove a few hinges using the Delete option in the Rectangular Partterns.

For boxes containing food, provide a compatible filament.

I do not know how to turn this Fusion 360 file into a SCAD file that is very common, if anyone knows, I'm interested :) iphone.cesbron@gmail.com Do not hesitate to contact me if you notice anomalies or possible improvements.

PRINTING PARAMETERS

If the height of the base and cover are the same, you can generate a single STL file containing both parts and print them at the same time. You just have to plan to separate them smoothly from one another.

Provide - A layer height that is thin enough for the holes in the hinges to be precise enough - 3 or 4 lower and upper layers for finishing. - 3 contour / perimeter shell for strength. - 35% filling - only the cavity under the clasp of the base requires supports. _________________________ 05-20-2024 ======== Version 6: Following a user's report, I repaired a bug that appeared with the Fusion 360 updates and I modified the clasp which was impractical and forced a little. Tell me if it suits you ;-)
