Semi Direkt Extruder für Anycubic Mega X

Semi-Direkt Extruder für Anycubic Mega X

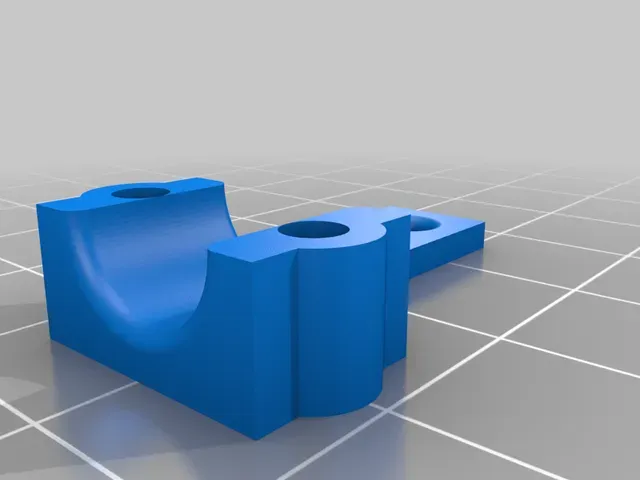

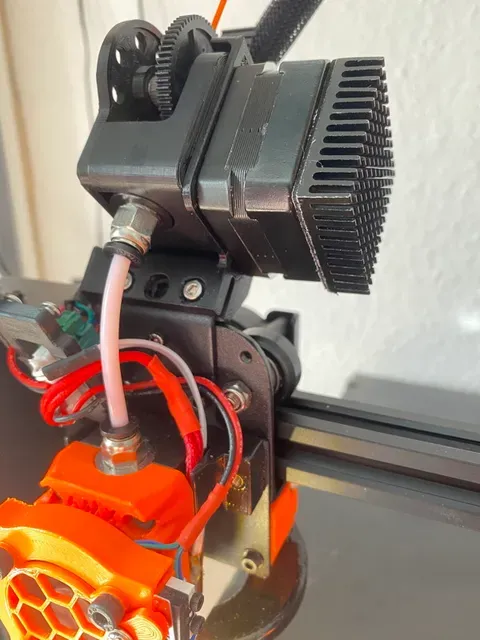

Ich habe mal versuchsweise - da ich Probleme mit der Tube hatte - auf Semi-Direkt Extruder umgebaut.

Funktioniert echt gut. Lediglich die Geschwindigkeit, wegen des höheren Gewichts des Aufbaus, sollte etwas langsamer gewählt werden. Aber wer vernünftige Ausdrucke haben möchte, sollte eh nicht zu schnell drucken. Da ich selten über 50mm/s drucke, ist das für mich kein Problem.

Verwendet wird das gesamte Aufbau und das Originale Material des Druckers. Somit ist es ohne Probleme möglich, den Drucker auf den originalen Zustand zurück zu bauen.

Ein etwas längeres Kabel für den Motor wird zusätzlich benötigt, da das originale Kabel zu kurz ist.

Ich habe das Originale Kabel ca. 5 cm vor dem Motorstecker abgeschnitten (siehe Anleitung!) und dann zusätzlich zum Originalen Stecker ein Stück Kabel (65 cm) mit Stecker angelötet. Wer den Extruder nicht mehr an die originale Stelle montieren möchte, bei dem reicht es auch, das Kabel lediglich um ca 60 cm zu verlängern. Ein zusätzlicher Stecker ist dann nicht notwendig.

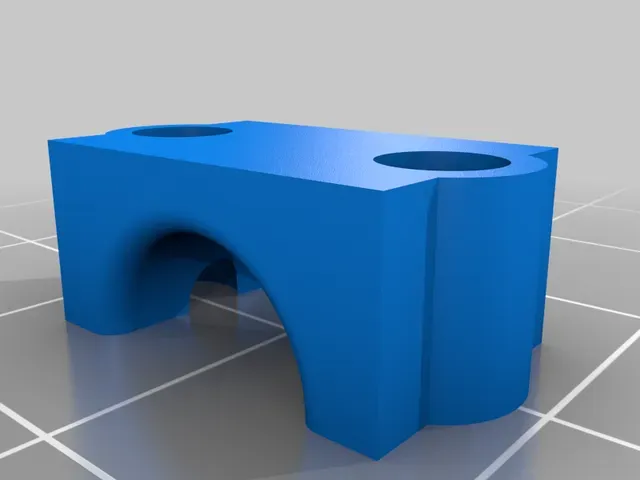

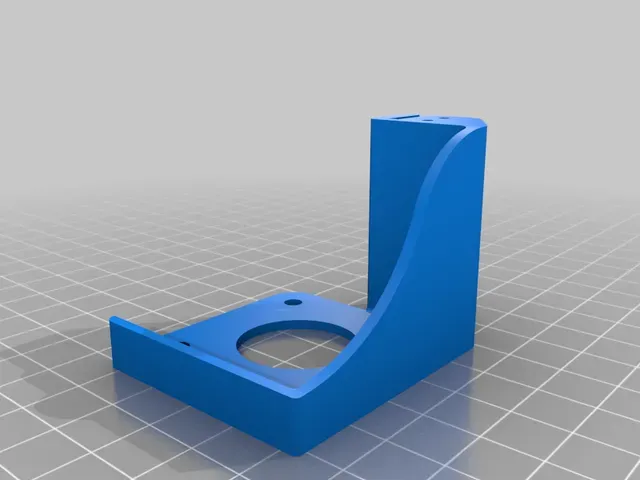

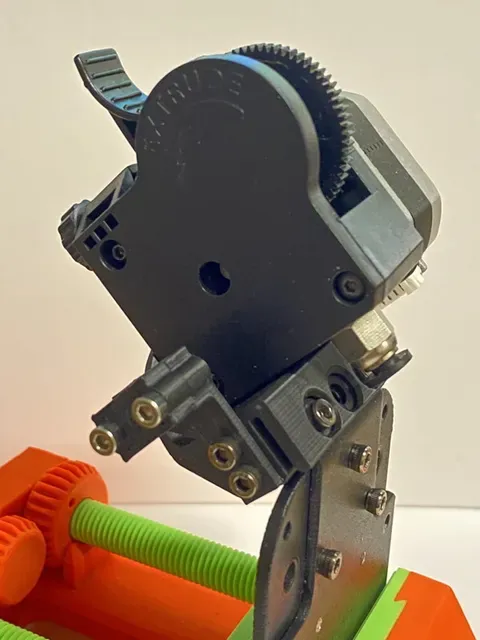

Die Schräge der original Halteplatte habe ich bewusst so genutzt, da dadurch der Platz nach oben hin zum Rahmen weiterhin ausgenutzt werden kann. Hätte ich den extruder gerade montiert, würden da in der Höhe einige Zentimeter Platz fehlen.

Ich weise auf folgendes hin:

Diese Arbeiten sollte man nur machen, wenn man sich mit Elektronik auskennt und den Umgang mit einen Lötkolben beherrscht. Ich übernehme keinerlei Verantwortung für entstehende Schäden.
Dieser Umbau geschieht auf eigene Verantwortung!

Benötigtes Material:

Ein Kabel für Nema17 Motoren ( https://www.amazon.de/YOTINO-Schrittmotor-Kabel-Stepper-HX2-54/dp/B07CBSQ1QV/ref=sr_1_7?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=kabel+f%C3%BCr+nema+17&qid=1609521398&quartzVehicle=93-258&replacementKeywords=kabel+f%C3%BCr+nema&sr=8-7 ).

Passender Schrumpfschlauch ( https://www.amazon.de/Schrumpfschlauch-Meter-diverse-Gr%C3%B6%C3%9Fen-Auswahl/dp/B076M8K1JF/ref=sr_1_9?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=Schrumpfschlauch+3mm&qid=1609521321&sr=8-9 ).

Schrauben: 6 Stück Innensechskant 3 x 8mm ( https://www.amazon.de/Sourcingmap%C2%AE-Legierung-Innensechskant-Schrauben-100-St%C3%BCck/dp/B0143GZJI4/ref=sr_1_12?dchild=1&keywords=3+x+8mm+Schraube&qid=1609523735&quartzVehicle=72-820&replacementKeywords=x+8mm+schraube&sr=8-12 )

Druckereinstellungen:

Ich habe das auf meinen Anycubic i3 Mega S und einen Anycubic Mega X gedruckt.

Als Filament empfehle ich PETG oder ABS bzw. ASA, da der Motor des Extruders bei Langzeitdrucken doch etwas wärmer werden kann.

Füllung auf 100% - ist dann schön stabil. Schichtdicke 0,12 - 0,2 mm.

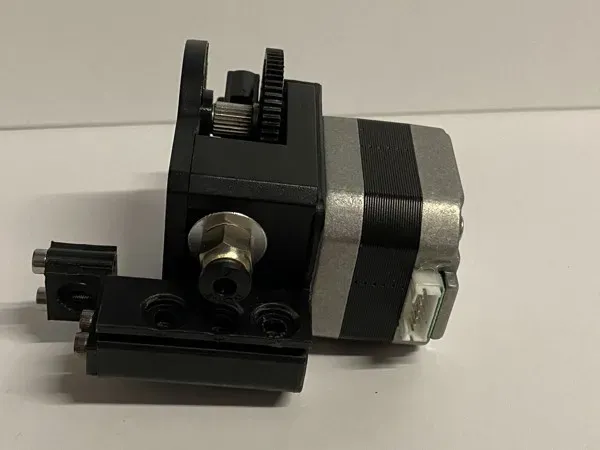

Anbau: Nachdem das Kabel vorbereitet und in den Kabelschlauch verfrachtet wurde, wird der Extruder abgebaut und auf den Halter geschraubt. Den Motor so auf den Halter schrauben, das der Stecker nach hinten zeigt. Weiteres steht in der Anleitung.

Print Settings

Printer:

Anycubic i3 Mega S, Anycubic Mega X

Rafts:

No

Supports:

No

Resolution:

0.12 - 0,2

Infill:

100%

Filament: Extrudr oder DasFilament ASA, ABS oder PETG

Black

Category: 3D Printer Extruders
