Ender 3 V2 Cura Upgrade (E3V2 digital Buildplate)

Deutsch:

E3V2 Modell als Cura Röntgen-Buildplate einrichten

!!!UPDATE!!! Scheint nicht mit Cura 4.11 zu funktionieren. ich arbeite an einer Lösung!

HALLO COMMUNITY

ICH WOLLTE EUCH HEUTE MAL ZEIGEN WIE MAN SICH DEN ENDER3 V2 IN CURA EINFÜGT, QUASI ALS DIGITALE BUILDPLATE. KEINE SORGE, IST ECHT EASY!

Zuerst müsst ihr euch mal den kompletten Ender3 V2 als STL herunterladen. ist hier unter "Files" zu finden.

Jetzt müsst ihr etwas in den Curaordnern herumbasteln. Die zwei wichtigen für euch sind einmal der Ordner meshes und der Ordner definitions (Bild 2)

Je nach eurer Curaversion kann sich der Pfad natürlich ändern.

Cura muss natürlich geschlossen sein. Ebenso würde ich auch alle anderen Programme kurzzeitig schließen.

Step 1

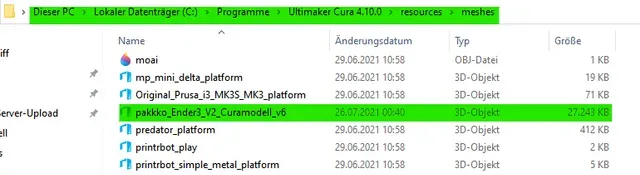

Nehmt die soeben heruntergeladene STL und speichert sie in eurem aktuellen Cura-Ordner. (Bild 3) Bei mir, so wie bei den meisten, ist es:

Lokaler Datenträger (C:) -> Progamme -> Ultimaker Cura 4.10.0 -> resources -> meshes

Jetzt könnt Ihr euch schon mal den Dateinamen in die Zwischenablage kopieren, den brauchen wir gleich.

Step 2

Nun müsst ihr Cura natürlich auch noch sagen, dass er die gerade geladene STL als Röntgenbild einfügen soll. Dazu müsst ihr jetzt allerdings wissen unter welchem Profil ihr euren V2 in Cura angelegt habt.

(Da es beim einrichten des Druckers in Cura kein fertiges V2 Profil gibt nutzen viele das Ender 3 oder Ender 3 Pro Profil.)

Ich habe meinen zum Beispiel als Ender 3 Pro angelegt und später in Cura umbenannt in Ender 3 V2. (Bild 4)

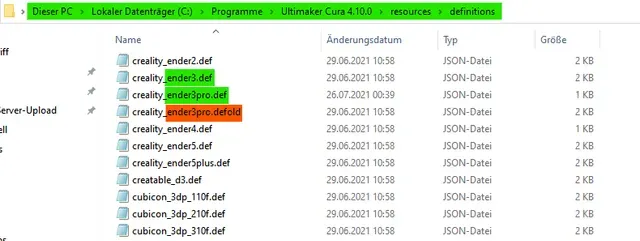

Wenn Ihr nun wisst als was Ihr ihn angelegt habt dann sucht im Ordner definitions das entsprechende Profil. in meinem Fall jetzt creality_ender3pro.def

Kopiert zur Sicherheit dieses Profil und benennt es in .defold um. Nur falls was schief laufen sollte.

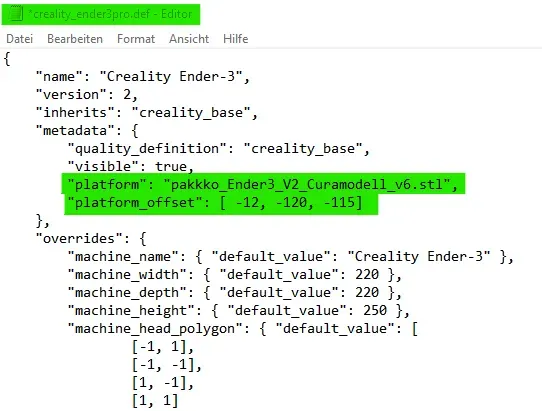

Nehmt nun die creality_ender3pro.def und öffnet sie mit dem Editor oder Wordpad. (Bild5)

Jetzt müsst Ihr in der Zeile bei "platform" den Dateinamen der in den meshes gespeicherten STL einfügen.

Zeile lautet: "platform": "pakkko_Ender3_V2_Curamodell_v6.stl",

Zudem müsst ihr jetzt noch eine Zeile einfügen damit eure Buildplate auch genau auf der Buildplate des Modells sitzt.

Zeile lautet: "platform_offset": [ -12, -120, -115]

Nur noch speichern und schließen und schon seid Ihr fertig.

Wie Ihr seht, alles kein Hexenwerk.

Und nun viel Spaß damit

ENGLISH:

Set up the E3V2 model as a Cura X-ray buildplate

!!! UPDATE !!! Doesn't seem to work with Cura 4.11. I am working on a solution!

HELLO COMMUNITY

TODAY, I WANTED TO SHOW YOU HOW TO INSERT THE ENDER3 V2 IN CURA, AS A DIGITAL BUILDPLATE. DON'T WORRY, IT'S REALLY EASY!

First you have to download the complete Ender3 V2 as an STL. can be found here under "Files".

Now you have to tinker something in the cura folders. The two most important ones for you are the meshes folder and the definitions folder (Fig. 2)

Depending on your curaversion, the path can of course change.

Cura must of course be closed. I would also temporarily close all other programs.

Step 1

Take the STL you just downloaded and save it in your current Cura folder. (Fig. 3) For me, as with most, it is:

Local data carrier (C :) -> Programs -> Ultimaker Cura 4.10.0 -> resources -> meshes

Now you can already copy the file name to the clipboard, we will need it in a moment.
