Electronic case V1.1 - Ender 3

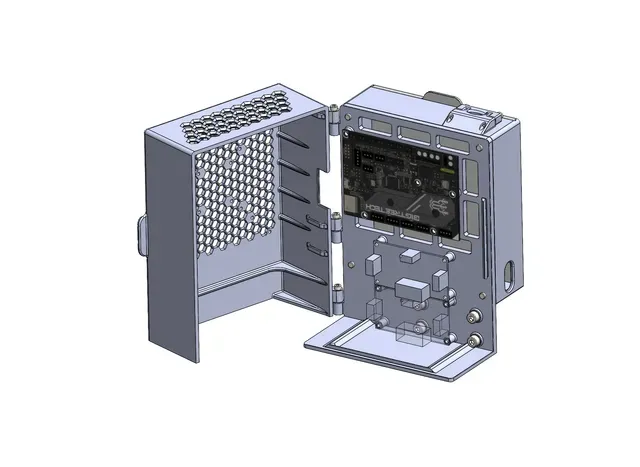

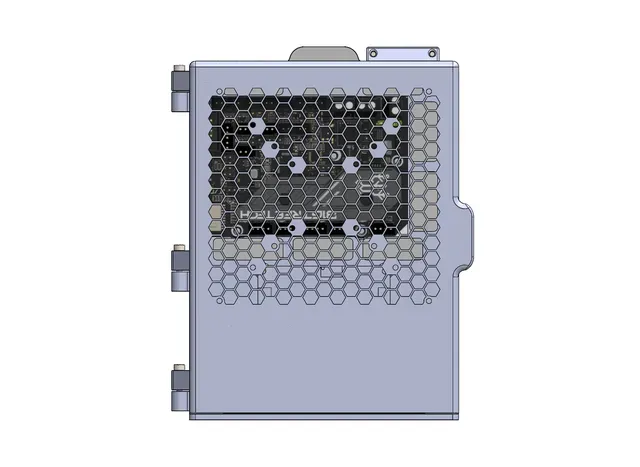

The case allows easy access to the board and has space for cable management in the space behind the board.

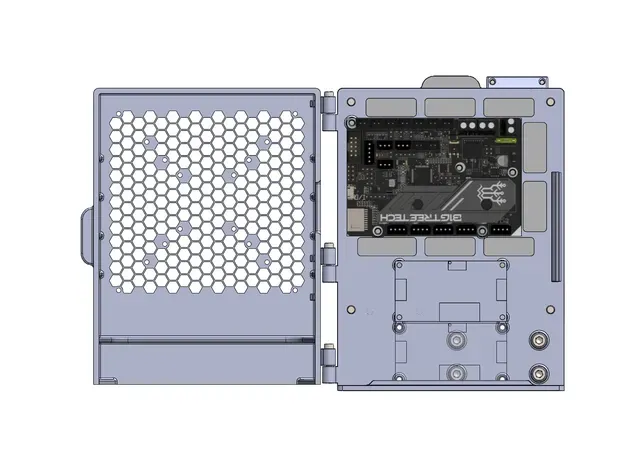

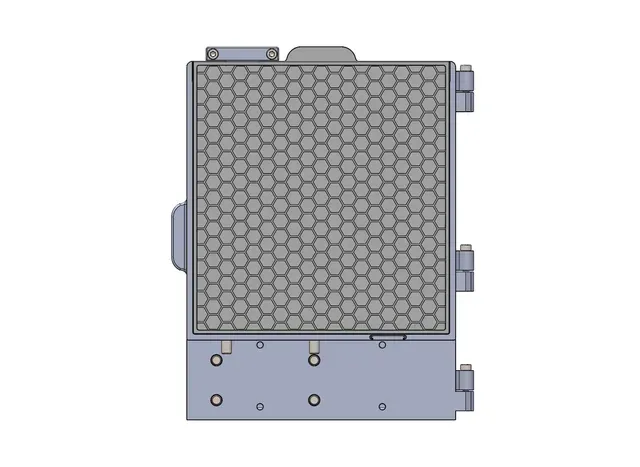

- Ready for SKR MINI E3 or similar board and Raspberry Pi ¾ or two StepDowns. - Optimized for 0.4 nozzle and for supportless printing. - Two positions for StepDowns have only one mounting hole each. Additional holes must be made according to the size of the component in the prepared posts. - It is possible to install fans of sizes 50/60/80/120 with a thickness of up to 25 mm from the inside of the door. Mounting holes are provided for fans. - For connecting the board and raspberry a bent usb cable is needed. - In the back space there are preparatory grooves for Velcro which can be used for tying cables. Necessary fasteners

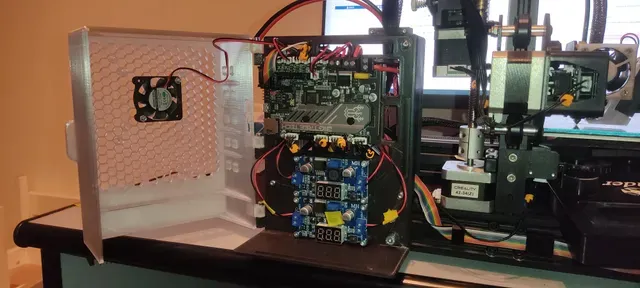

- 4 pcs DIN912 M5x16 screws for completing the two basic parts of the case together. - 4-8 pcs DIN912 M5x16 screws for mounting on the printer profile. - 4-8 pcs M5 nuts for T-profile on the printer profile. - 3 pcs DIN912 M3x20 screws for hinges. - 4 pcs DIN912 M3x20 screws for cable glands. - 5 or more pcs DIN912 M3x6 screws for motherboard and other electronic parts. P.S. the photos do not correspond 1:1 to the models. After printing, I still fine-tuned the models, but not so much that I needed to print them again :).

Box umožňuje snadný přístup k desce a má prostor pro vedení kabelů v prostoru za deskou.

- Připraveno pro SKR MINI E3 nebo podobnou desku a Raspberry Pi ¾ nebo dva StepDowny. - Optimalizováno pro trysku 0,4 a pro tisk bez podpory. - Dvě pozice pro StepDowny mají každá připravený pouze jeden montážní otvor. Do připravených sloupků je třeba vyrobit další otvory podle velikosti součásti. - Z vnitřní strany dveří je možné instalovat ventilátory o velikosti 50/60/80/120 o tloušťce až 25 mm. Pro ventilátory jsou k dispozici montážní otvory. - Pro propojení desky a Raspberry Pi je potřeba použít lomeny USB kabel. - V zadní části jsou přípravné drážky pro suchý zip který se dá použít pro vyvázání kabelů. Nezbytné spojovací prvky

- 4 ks šroubů DIN912 M5x16 pro kompletaci dvou základních dílů boxu k sobě. - 4-8 ks šroubů DIN912 M5x16 pro montáž na profil tiskárny. - 4-8 ks matic M5 pro T-profil na profil tiskárny. - 3 ks šroubů DIN912 M3x20 pro panty. - 4 ks šroubů DIN912 M3x20 pro kabelové průchodky. - 5 a více ks šroubů DIN912 M3x6 pro základní desku a další elektronické součástky. p.s. fotografie neodpovídají 1:1 modelům. Po vytištění jsem modely ještě doladil, ale ne tolik, abych je potřeboval tisknout znovu :).
