MK3S Upgrade Octopi & Raspberry Pi3 B+

Raspberry Pi3B+ Gehäuse Optimierung

Befestigung an der Seite MK3s

Print instructions

MK3S Upgrade auf Octopi & einen Raspberry Pi3 B+

1.Gehäuse drucken

- Gehäuse wurden für eine seitliche Montage optimiert

- In der 3mf wurde in Modifizierer für die Wabenstruktur am Deckel gesetzt sollte das nicht gewünscht sein muss man manuell die Fusion360 Datei anpassen! unterteil_pi-gehause.3mf

oberteil_pi-gehause.3mf

2.Lüfter einbauen

</ol>

- optional nicht dringend erforderlich!

</ol>

Beschaltung

https://indibit.de/raspberry-pi-die-gpio-schnittstelle-grundlagenbelegung/ </a>

https://www.amazon.de/gp/product/B00NEMGCIA/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1a

3. Befestigungen für Seite ausdrucken

- 2x Zylinderschraube M3*12mm

- 2x Mutter M3

- 2x m3-nut-insert-tnut nutensteine.3mf

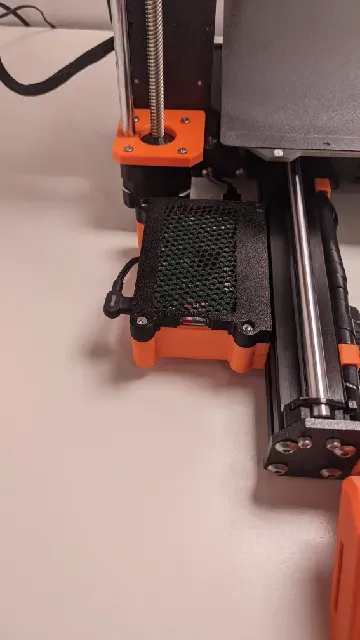

4. Gehäuse am MK3S befestigen

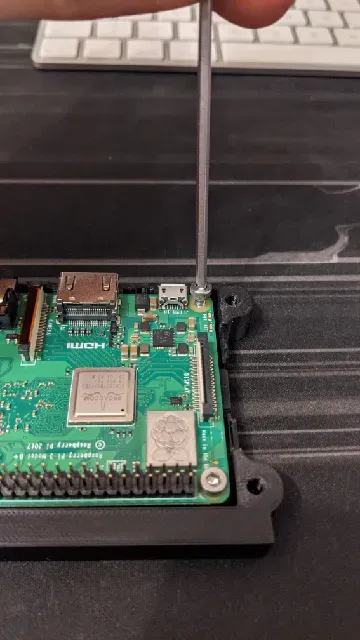

5. Pi einbauen

- 4x Zylinderschraube M3*4mm 6. alles zusammenbauen

- 4x Zylinderschraube M3*12mm Folgende Dateien wurde als Ausgangsmaterial genutzt und an Meine Situation angepasst!

Pi-Gehäuse

https://www.prusaprinters.org/de/social/1869-3d_dynamics/print

https://www.prusaprinters.org/de/prints/1084

Nut-Stein

https://www.prusaprinters.org/de/social/43551-3dprintedgr/prints

https://www.prusaprinters.org/de/prints/45082-pursa-miniprusa-mini-t-nut-for-extrusions-m3-nut-i
