Описание

2 Versions:

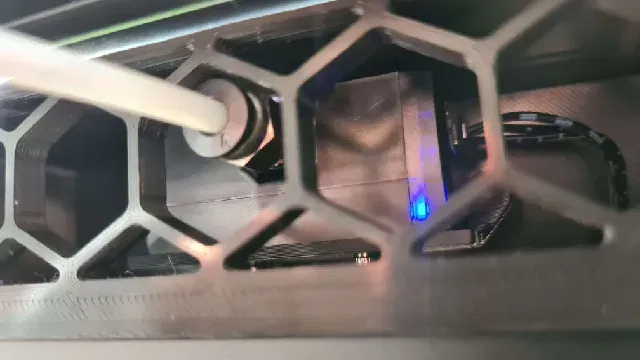

Version 1: Printed parts: 1x exhaust_filter_housing_sfs2.0.stl.

The sensor is only held in place by the PTFE-coupler. I noticed it's stable enough this way. No additional hardware required.

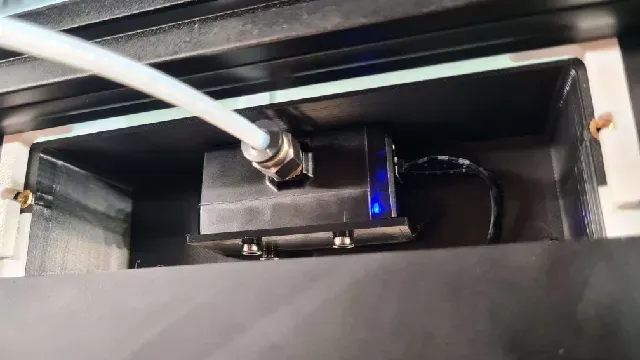

Version 2: Printed parts: 1x exhaust_filter_housing_sfs2.0_screws.stl; 1x sensor_mount.stl

The Sensor is held in place with 3 M3x6mm screws (included with the sensor). The mount needs 2 M3x5x4 Heatset inserts (standard Voron-spec) and 2 M3x8mm SHCS to be mounted on the exhaust housing.

This model is based on the original Voron 2.4r2 exhaust filter housing, but inspired by this mod for the SFS 1.0: VORON smart filament sensor MOD for 2.4 R2 by MacLakey
