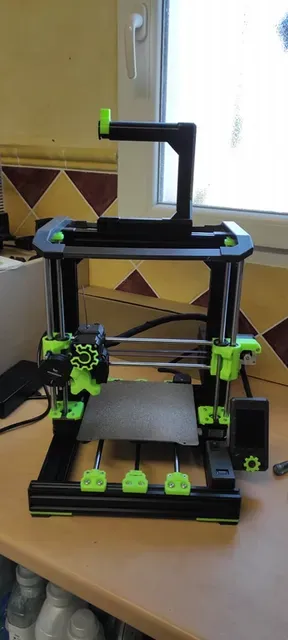

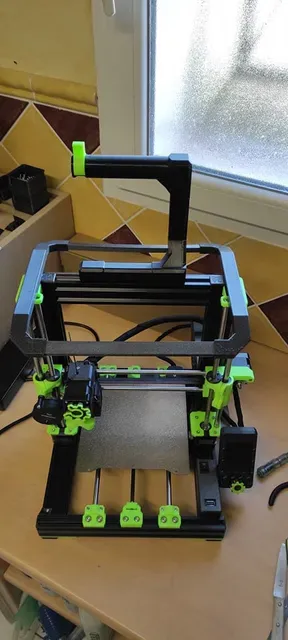

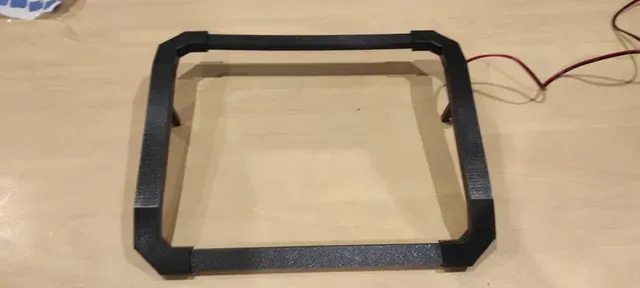

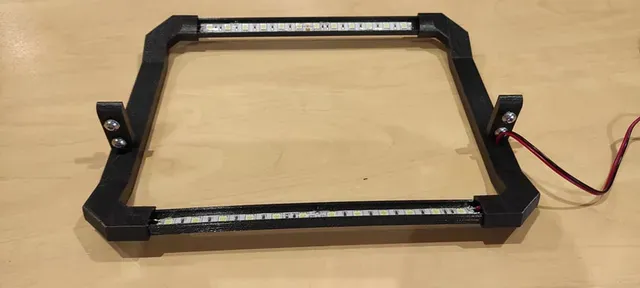

LED Light Bar Prusa Mini Bear

Il s'agit d'un remix de la version Led Prusa Mk3. J'utilise ce système sur mes Prusa et je n'ai pas trouvé d'équivalent pour la Prusa mini Bear, j'ai donc fait une adaptation ^^

Il s'agit de leds en 24V, branchées directement sur l'alimentation sur les broches libres. Je ne m'en sert que pour vérifier mes prints en cours, les leds ne sont pas allumées plusieurs heures.

J'ai créer une encoche sur les fichiers afin de faire descendre le câble à droite ou à gauche vers l'alimentation. J'ai ajouté un interrupteur a bas du bras de droite (un accès super facile).

Attention, ce système est prévu pour être monté sur un profilé aluminium d'une largeur totale de 300mm

Vous trouverez ici les liens vers les créations qui m'ont énormément aider pour construire ma Prusa Mini bear:

- https://www.prusaprinters.org/fr/prints/68537-mini-bear-remix-and-spoolholder-and-filament-feede - https://www.prusaprinters.org/fr/prints/74566-prusa-mini-bear-21-noctua - https://www.prusaprinters.org/fr/prints/56315-dual-z-axis-for-prusa-mini-upgrade - https://www.prusaprinters.org/fr/prints/37939-prusa-mini-mk3s-bear-ultra-upgraded - https://www.prusaprinters.org/fr/prints/64479-prusa-mini-honeycomb-lcd - https://www.prusaprinters.org/fr/prints/64032-mini-bear-remixsmokistylewith-alternative-z-rod Fichiers:

Modèle Prusa MK3: https://www.prusaprinters.org/fr/prints/3267-led-light-bar-prusa-i3-mk2mk3 Boitier de l'interrupteur: https://www.prusaprinters.org/fr/prints/78696-power-switch-2020-2040

Profil en U (258 mm pour la Genius): https://www.prusaprinters.org/fr/prints/54526-led-u-channel-9x17mm

Profil des passages de câbles: https://www.prusaprinters.org/fr/prints/30734-20202040-extrusion-cover-cable-channel

Achats:

Led 24v: https://www.amazon.fr/gp/product/B07L5QRPVZ/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

Interrupteur: https://www.amazon.fr/gp/product/B076GXD7XN/ref=ppx_yo_dt_b_asin_title_o05_s01?ie=UTF8&psc=1

→ si vous avez des question, n'hésitez pas ;)

____________________________________________________________

This is a remix of the Prusa Mk3 version. I use this system on my Prusa and I have not found an equivalent for the Prusa Mini Bear, so I made an adaptation ^^

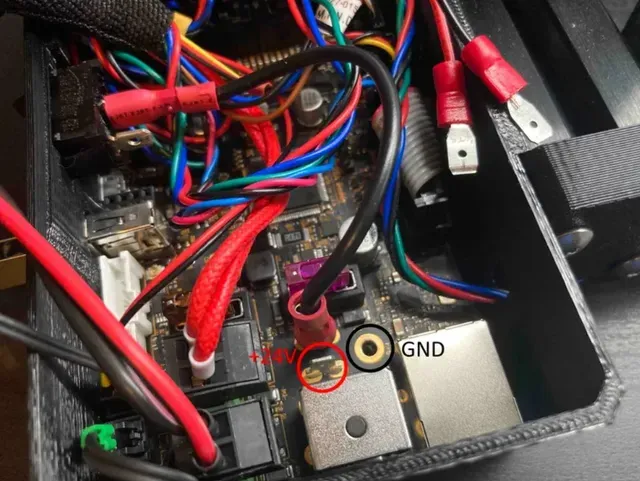

These are 24V LEDs, connected directly to the power supply on the free pins. I only use it to check my current impressions, the LEDs are not on for several hours.

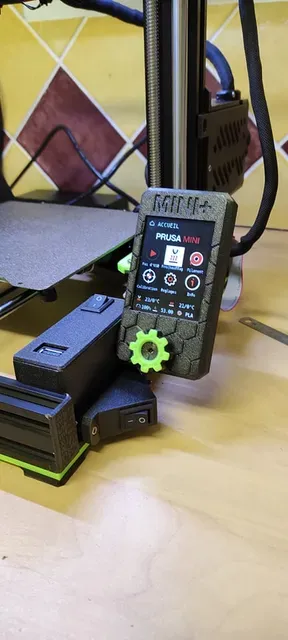

I created a notch on the files in order to lower the cable to the right or to the left towards the power supply. I added a switch at the bottom of the right arm (super easy access).

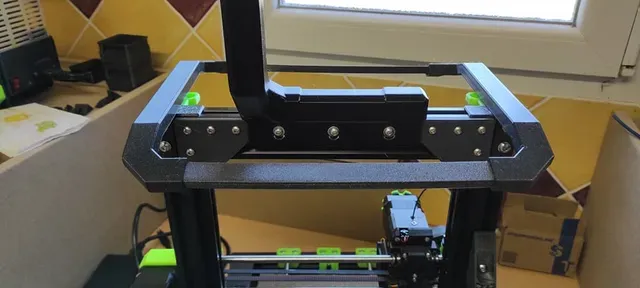

Please note, this system is designed to be mounted on an aluminum profile with a total width of 300mm

Prints without support!

Here you will find the links to the creations that have helped me enormously in building my Prusa Mini bear:

- https://www.prusaprinters.org/fr/prints/68537-mini-bear-remix-and-spoolholder-and-filament-feede - https://www.prusaprinters.org/fr/prints/74566-prusa-mini-bear-21-noctua - https://www.prusaprinters.org/fr/prints/56315-dual-z-axis-for-prusa-mini-upgrade - https://www.prusaprinters.org/fr/prints/37939-prusa-mini-mk3s-bear-ultra-upgraded - https://www.prusaprinters.org/fr/prints/64479-prusa-mini-honeycomb-lcd - https://www.prusaprinters.org/fr/prints/64032-mini-bear-remixsmokistylewith-alternative-z-rod Files:

Prusa MK3 model: https://www.prusaprinters.org/fr/prints/3267-led-light-bar-prusa-i3-mk2mk3 Switch housing: https://www.prusaprinters.org/fr/prints/78696-power-switch-2020-2040

U- Profil en U (258 mm for the genius, joint here): https://www.prusaprinters.org/fr/prints/54526-led-u-channel-9x17mm

Cable entry profile: https://www.prusaprinters.org/fr/prints/30734-20202040-extrusion-cover-cable-channel

Purchase:

Led 24v: https://www.amazon.fr/gp/product/B07L5QRPVZ/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

switch: https://www.amazon.fr/gp/product/B076GXD7XN/ref=ppx_yo_dt_b_asin_title_o05_s01?ie=UTF8&psc=1

→ if you have any questions, do not hesitate
