Kompaktes Gehäuse für CNC Steuerung (Tillboard mit Extension)

Für meine neue CNC Steuerung musste ein neues Gehäuse her. Es sollte 3D gedruckt werden und daher musste es auf das Druckbett von meinem Prusa MK3S passen. Ok, es gab aber noch ein paar Bedingungen.

- Anschlüsse für Steuer-Panel und USB an der Vorderseite - Alle anderen Kabelausgänge links, wo meine Fräse steht - Vorhandenes 24V/13A Netzteil nutzen - Gute Kühlung der verbauten Steppertreiber - Standort ist vor einer Wand So ist dieses kompakte Gehäuse entstanden. Es wird ohne Schrauben oder Werkzeug zusammengebaut und ist ausreichend stabil. Aber es muss ja auch nicht extrem robust sein, wenn es dort einfach rumsteht.

Hier ein Übersichtsvideo:

Die passende Bedieneinheit findet ihr hier: https://www.printables.com/de/model/818622-steuerungspanel-fur-estlcam-mit-tillboard-extensio

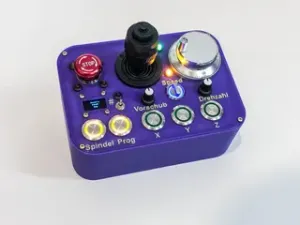

Wireless hier: https://www.printables.com/de/model/818618-wireless-cnc-controller-box-estlcam

Info zu der Elektronik gibt es hier: https://blog.altholtmann.com/

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

No

Supports:

No

Resolution:

0.20 mm

Infill:

30%

Filament: any PLA Post-Printing

Hinweise

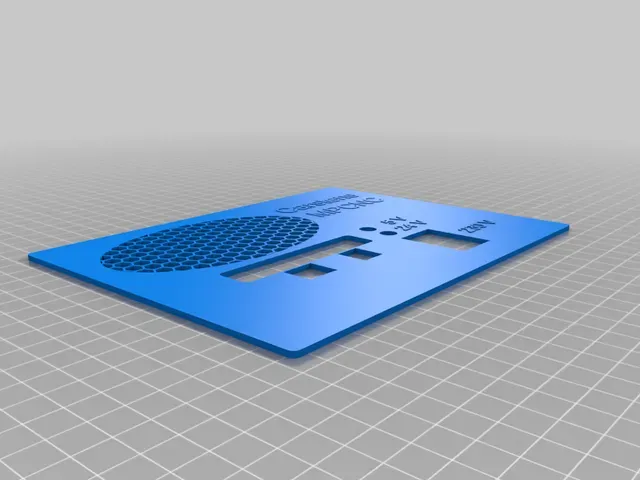

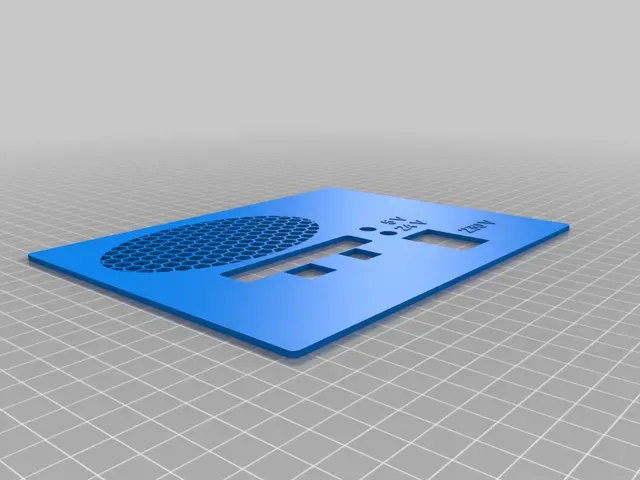

Das Netzteil habe ich mit Schrauben M4 x 16 mm und Unterlegscheiben befestig. Die Lochschablone passt wahrscheinlich für einige Netzteile, aber natürlich nicht für alle. Die Platinen werden mit den M3 x 60 mm Schrauben, die dem Bausatz vom Timo für die Extension beilagen, einfach in das Gehäuse geschraubt. Das kann etwas schwerer gehen. Aber hey, das ist PLA. Wenn die Schrauben richtig heiß gemacht werden, sollten sie sich sehr einfach ein Gewinde schneiden.
