Filament Guide Prusa MK4

Das ist ein Modell einer Filamentführung passend für einen Prusa MK4 für die Zuführung des Materials mittels PTFE Schläuchen aus dem Materialtrockner oder aus einer Filamentbox.

Ich habe die Aufnahme 6-Fach mit einer Spurweite von 16mm gestaltet.

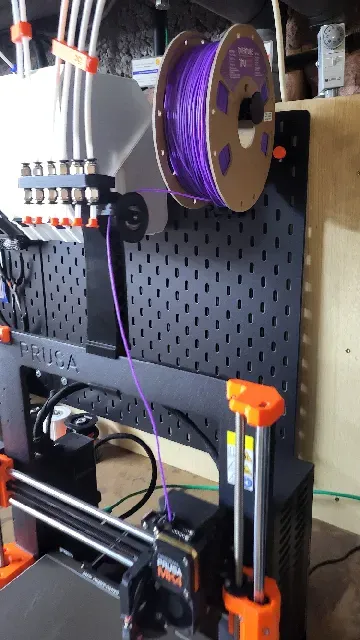

Optional kann seitlich noch eine Rolle angebracht werden um Material ohne die Zuführung durch einen PTFE Schlauch zu realisieren. Was z.B. für TPU direkt von der Spule der Fall sein kann. Die Filamentführung funktioniert aber auch ohne die seitliche Rolle.

Für den Zusammenbau wird noch folgendes benötigt:

- Mutter M6 + Schraube M6x50 um den Halter an dem Rahmen des Prusa MK4 zu klemmen - 12x 4mm Pneumatik Kupplungen mit 1/8" Gewinde (https://amzn.eu/d/5xpkU2k) - Für die optionale Rolle 2x Kugellager vom TYP 608ZZ sowie eine Mutter M3 und ein Schraube M3x35 Gedruckt habe ich das ganze mit PETG im Modus 0,15mm Structural mit Stützmaterial.

Die 1/8" Gewinde im Halter für die Pneumatik Anschlüsse habe ich nachträglich eingeschnitten, im Modell befindet sich nur das Kernloch für die Gewinde.

Zusammenbau:

- Untere Klammer auf Halter positionieren und M6 Mutter und Schraube darin verbauen (nur lose, Schraube nicht festziehen) - Aufnahme auf den Halter aufschieben, den könnt ihr schön fest nach vorne drücken, dann sitz der Bombenfest auf dem Schwalbenschwanz - Montage der Pneumatik Kupplungen - Optional Montage der Zusätzlichen Rolle - Kugellager in die Rolle pressen - M3 Mutter in den 4-Kant Schaft einlegen - 4-Kant Schaft in den Halter Schieben (Achtet dabei auf die Ausrichtung des Pfeils auf dem Bauteil, dieser muss nach oben zur Aufnahme zeigen) - Von der anderen Seite dann die Lageraufnahme aufsetzen (Auch hier die Ausrichtung beachten, die Spitze muss nach oben zur Aufnahme zeigen) - und dann das Paket mit Rolle, Niederhalter und Schraube M3x35 aufsetzen und die Schraube anziehen - Den Halter von hinten auf den Rahmen des Druckers setzen, mittig positionieren und die M6 Schraube festziehen.

Ausrichtung der Bauteil zu Punkt 4.3 und 4.4:

Viel Spaß beim drucken

Wenn Euch das Modell gefällt würde ich mich über ein like freuen.
