Velux Rainsensor 3SA B01 WW compatible solar cell frame for mini replacement solar cells | Velux Regensensor 3SA B01 WW kompatibler Solarzellenrahmen für Mini-Solarzellen

EN:

Update 03-14-26:

The solar panels I used probably only lasted two years due to inadequate sealing and rear ventilation. I made a new, adjustable, rear-ventilated version for flexible 12V solar panels.

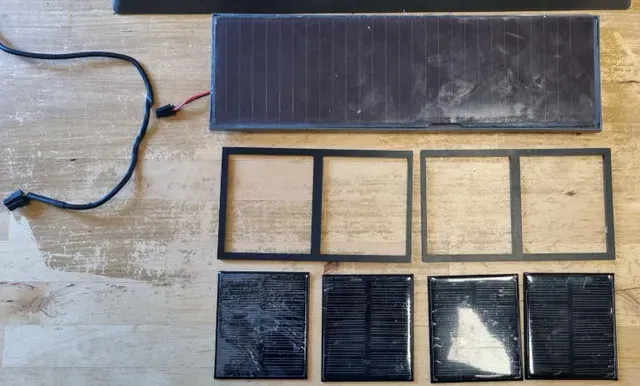

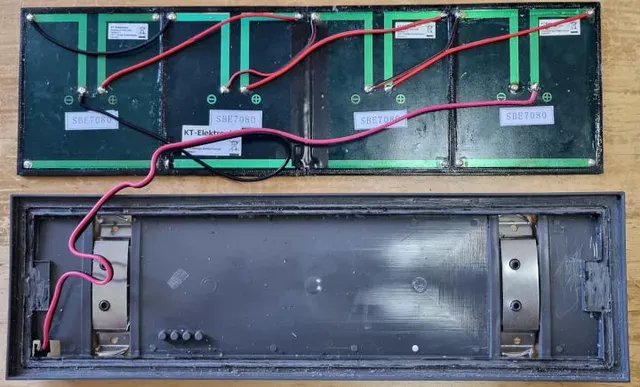

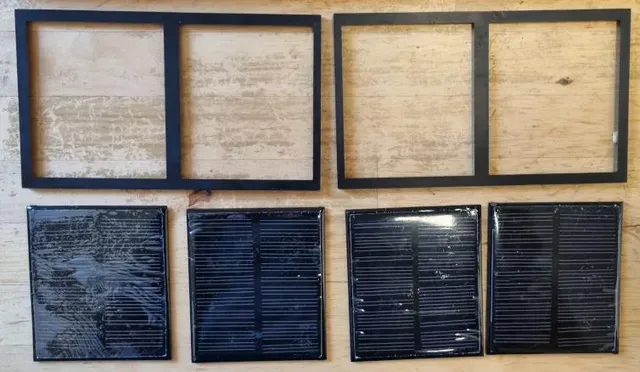

Since the original Velux replacement solar cell was not available anywhere at an acceptable price, I replaced it with four 12V 50mA 0.6W 70x80mm monocrystalline solar cells connected in parallel. For the cells I constructed a frame, which is with almost 30cm length too big for the usual printers, so I uploaded it as a split version. Print the frames in 180° rotated STL orientation, preferably with UV stable filament. I glued the solar cells into the frame. After wiring, I glued the previously cured frame/cell module into the original Velux carrier. The adhesive I used was highly transparent 1K hybrid adhesive and sealant based on silane-terminated polymers for stress-free and permanently elastic bonding and jointing. So far, everything is running smoothly. However, I expect the cells to become milky and thus less efficient over time. However, they are so inexpensive that I can retrofit replacement cells for years for the equivalent of the original cell.

— I would be very happy if you have as much fun with the things as I do. —

If you like

:-) Thank you very much!

DE:

Update: 14.03.26:

Die verwendeten Solarzellen funktionierten wahrscheinlich aufgrund unzureichender Abdichtung und Hinterlüftung nur 2 Jahre. Ich habe eine verstellbare hinterlüftete neue Variante für flexible 12V Solarzellen gemacht.

Da von Velux Solarzellenersatz weder bezahl- noch verfügbar war, habe ich die kaputte Velux-Solarzelle durch vier parallel geschaltete 12V 50mA 0,6W 70x80mm monokristaline Solarzellen ersetzt. Für die Zellen habe ich einen Rahmen konstruiert, der mit fast 30cm Länge für die üblichen Drucker zu groß ist und daher auch als geteilte Variante hochgeladen ist. Druckt die Rahmen in 180° rotierter STL-Ausrichtung, möglichst mit UV-stabilem Filament. Ich habe die Solarzellen in den Rahmen eingeklebt. Nach der Verkabelung habe ich das zuvor ausgehärtete Rahmen/Zellen-Modul in den originalen Velux Träger eingeklebt. Als Klebstoff habe ich hochtransparenten 1K-Hybrid-Kleb- und Dichtstoff auf Basis silanterminierter Polymere für spannungsfreies und dauerelastisches Verkleben und Verfugen verwendet. Bisher läuft alles einwandfrei. Ich gehe allerdings davon aus, dass die Zellen mit der Zeit milchig und damit weniger effizient werden. Allerdings sind sie so günstig, dass ich für den Gegenwert der Originalzelle jahrelang Ersatzzellen nachrüsten kann.
