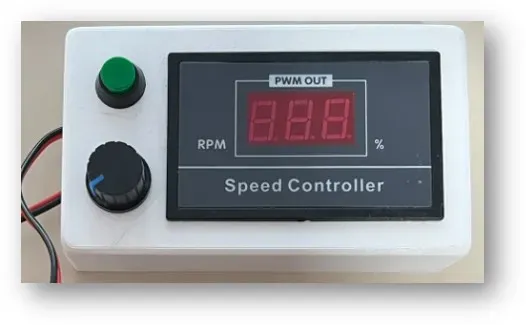

Parametrisches Motor Regler Gehäuse / parametric Motor Controller Box

Es gibt eine neue Variante für den Betrieb mit einer UBS C Powerbank. Ihr benötigt nur eine zusätzliche Platine für ca. 3 Euro und ein neues Gehäuse: https://www.printables.com/model/1350309-motor-regler-box-mit-usb-c-pd-30-spannungsversorgu

Update: New Version V2, cable clamp changed, see picture:

for English see below

Intro

Diese Box wurde zwar für das Motormodul des präzisen Filamentumspulers erstellt, sie ist jedoch generell einsetzbar, vor allem, weil ich auch die Original AUTOCAD Fusion Konstruktionsdatei beigefügt habe. Dazu weiter unten mehr.

Benötigte Bauteile

(Als Amazon-Partner verdiene ich an qualifizierten Verkäufen und freue mich, wenn ihr den Link nutzt)

Item Anz Zweck Quelle

Motorregler 1 Drehzahlsteuerung Amazon

M3 Muttern 2 z.B. aus dem Set von Amazon

Schraube M3x10 2 Zugentlastung wie oben

Schraube M3x20 4 Gehäuseboden wie oben

Der empfohlene Motor Regler kann mit einer Eingangsspannung von 6-60 V DC, Lasten bis 30 A und 12-48V regeln. Er kommt mit einem fest verdrahteten Potentiometer und einem ein/aus Taster. Eingangs. und Ausgangsspannung werden über vier Klemmschrauben angelegt.

Zu druckende Teile

Aufbau

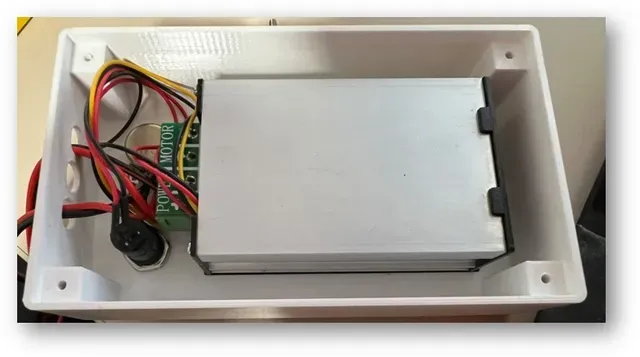

Alles notwendig für den Zusammenbau ist dem nächsten Bild zu entnehmen.

Fall ein andere Controller mit anderen Maßen zum Einsatz kommt, dann könnt ihr das Box Design direkt in der AUTOCAD Fusion Datei ( Speed Controller Box.f3d ) anpassen, indem ihr hier die Parameter editiert, das geht allerdings nur innerhalb gewisser Grenzen: die Box Größe darf nicht zu klein und die Ausschnitte nicht zu gross werden.

Hier die aktuell eingestellten Parameter

controllerbreite 92 mm Controller width

Controllerhöhe 55 mm Controller height

controllertiefe 34 mm controller depth

durchmessertaste 12 mm diameter of button

durchmesserpoti 7 mm diameter of knob

wanddicke 2 mm Wall thickness

länge 140 mm length of the box

breite 80 mm Width of the box

höhe = controllertiefe Height of the box

bohrung 6 mm Diameter of the cable gland

Um die Box anzupassen also einfach in Fusion auf ÄNDERN/PARAMETER ÄNDERN klicken

Natürlich könnt ihr die Box auch an anderen Stellen direkt in den Sketches modifizieren, oder als Muster für andere ähnliche Objekte nehmen.

Das Modulsystem

Das folgende Bild zeigt alle Module zum Filamentumspuler und die zugehörigen Links:

- (A) Präziser Filamentumspuler - ( B) Motor Modul - (C) Universal Spulenrollenadapter , für alle Spulen statt nur Prusament - (D) Neuer Filament Abroller - (E) Motorsteuerung in der Box (dieses Projekt) ENGLISH ENGLISH ENGLISH ENGLISH ENGLISH ENGLISH ENGLISH

Intro

Although this box was created for the motor module of the precision filament rewinder, it is generally applicable, especially because I have also included the original AUTOCAD Fusion design file. More on this below.

Required components

Item Anz Zweck Quelle

Motor controller 1 speed control Amazon

M3 nuts 2 e.g. Set from Amazon

screws M3x10 2 Strain relief see above
