Solderless (*) DIY SlimeVR tracker

Площадка: Printables
Цена: Бесплатно
Лицензия: CC-BY-SA; Можно печатать, изменять и продавать с указанием автора; переделки — под той же лицензией.
Форматы: STLSCAD

8 Лайки
87 Загрузки
0 Напечатали
2 Комментарии
1 356 Просмотры

Автор:rrssll

Опубликована 17.06.2024

Скачать на Printables

Описание

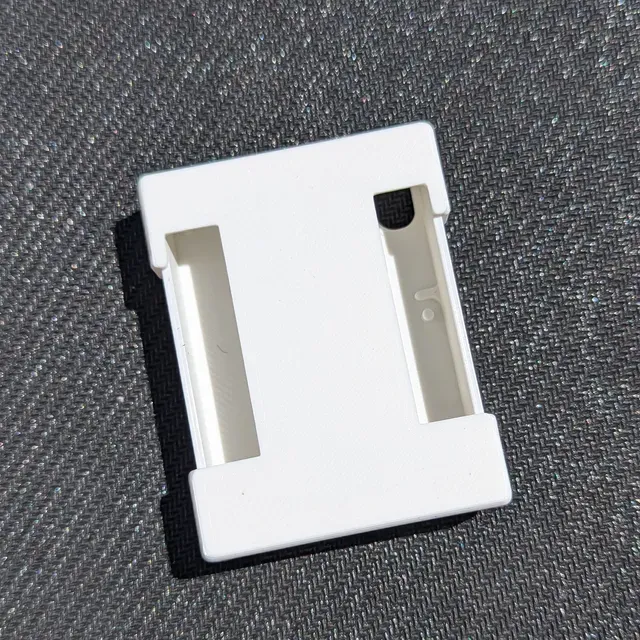

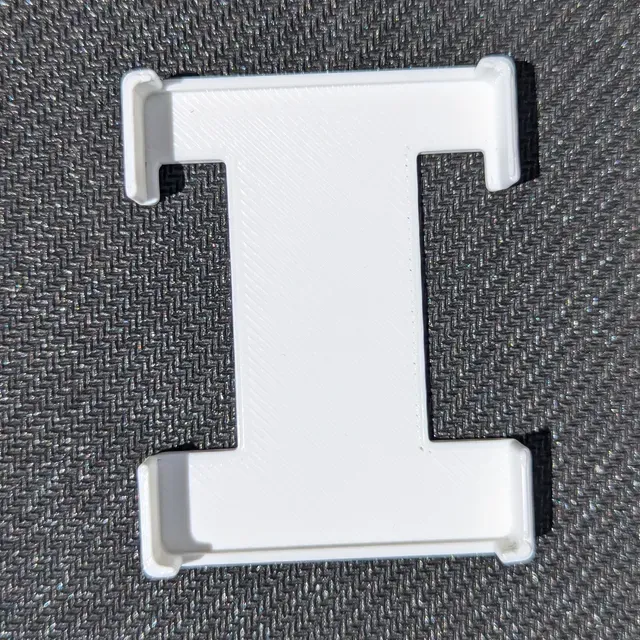

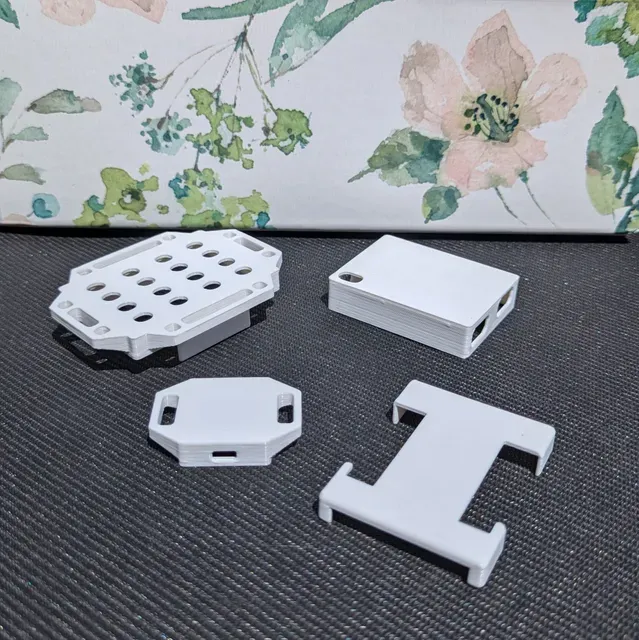

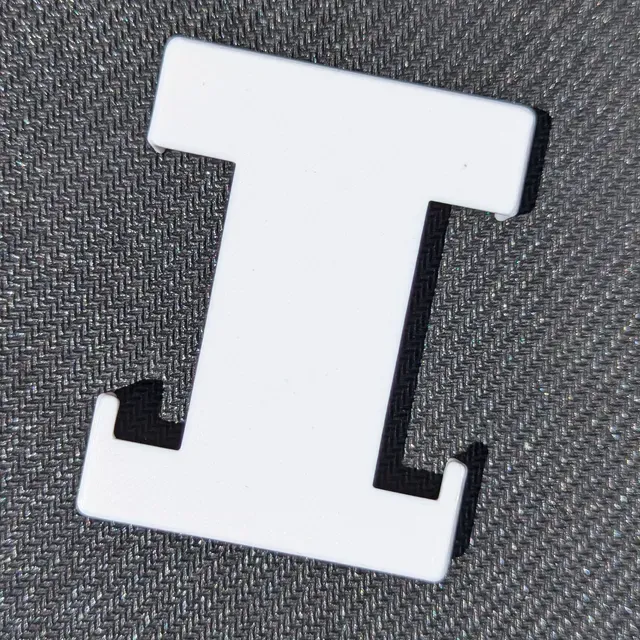

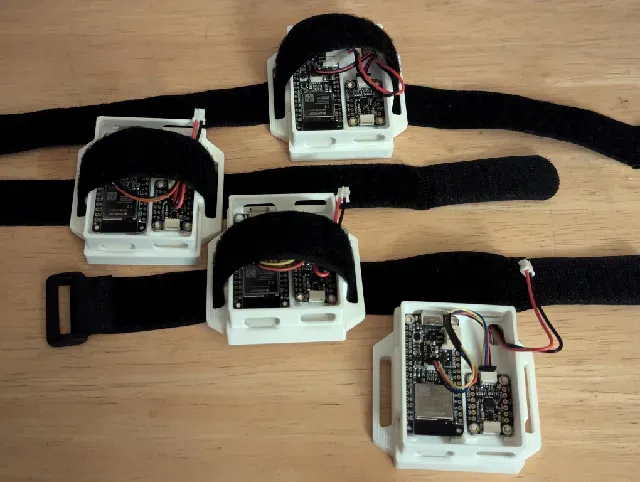

Custom case for my DIY SlimeVR trackers. The main tracker sits in a 3-part box with a variety of ways to put a velcro strap or other attachment through it. The electronics all come from Adafruit.

* No soldering is needed on the main tracker. The optional aux tracker needs one little dot of solder to set the address of the second IMU.

Photos might show a slightly earlier draft with fewer slots for straps. The OpenSCAD files are included so you can modify to suit your parts and mounting needs.

More details in my blog , but here's the short BoM from Adafruit :

- Microcontroller dev board: Adafruit ESP32-S3 Feather with 4MB Flash 2MB PSRAM - STEMMA QT / Qwiic - IMU board (one main and one aux): Adafruit TDK InvenSense ICM-20948 9-DoF IMU - Microcontroller to main IMU cable: STEMMA QT / Qwiic JST SH 4-Pin Cable - 50mm Long - Main IMU to Aux IMU cable: STEMMA QT / Qwiic JST SH 4-Pin Cable - 300mm long - Battery: Lithium Ion Battery - 3.7V 2000mAh
