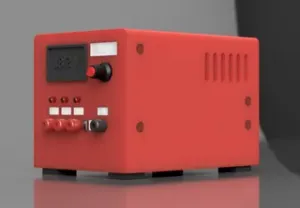

Case - Fuente de Voltaje (PowerSupply)

Esta carcasa viene de la idea de crear una caja|carcasa para una fuente de voltaje, un amigo me lo pidió y no hay nada mejor que experimentar con dinero ajeno.

Necesitarás Base x1 Carcasa x1 Cubretornillo x6 SoporteBase x4 CartelesDio x1

En su interior debería caber perfectamente un transformador de 127 V a 24 V. Sobretodo si eres de México, recomiendo la marca Steren para comprarlo. Utilizará tornillos M3 de 14mm. Utilizaremos una PCB personalizada con 3 salidas y una tierra. Usando LM7805. LM7812 y LM317T.

Las demás piezas ajenas a la impresión serán: • LED indicador del funcionamiento de la fuente • Perilla para el potenciómetro, (POT 5Kohms) • LCD multímetro para salida regulable • LED por cada salida fija • Interruptor de corriente en la salida de voltaje regulable (8mm) • 3 Conectores banana (Tres rojos, uno negro)

Supuestamente el diseño tiene unos huecos para unos carteles que indican que es cada cosa. Y en la parte de abajo tiene unos huecos para unos soportes que se imprimen. Como diferenciador se tiene que se le puede colocar una barra LED para que se vea "gamer".

No lo he impreso aún pero esas serán las características que usaré. Cuando lo imprima subiré fotos.
