Balun Internal Mount for Altınkaya SE-206

Balun Internal Mount for Altınkaya SE-206

Türkçe metindeki ifadelerle birebir eşleşen İngilizce karşılığı şu şekildedir:

[EN] This work is an original, custom-designed internal mounting plate for the Altınkaya SE-206 enclosure series. By adapting this work to the 82x80mm enclosure dimensions, I have created a robust and modular layout system. I needed this plate to prevent the FT-240-43 toroid from moving inside the case during my Balun/Unun projects.

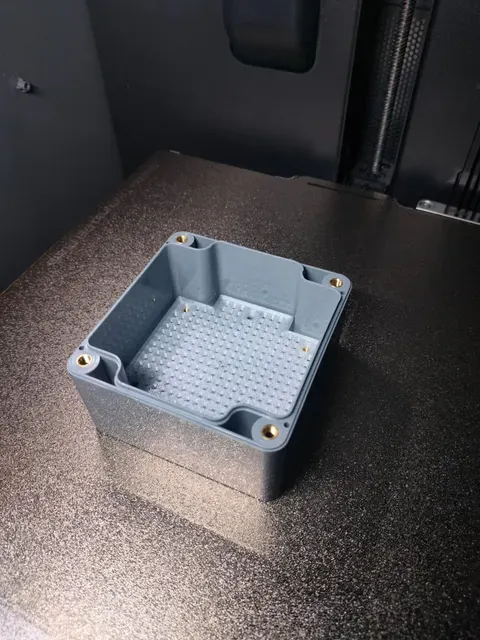

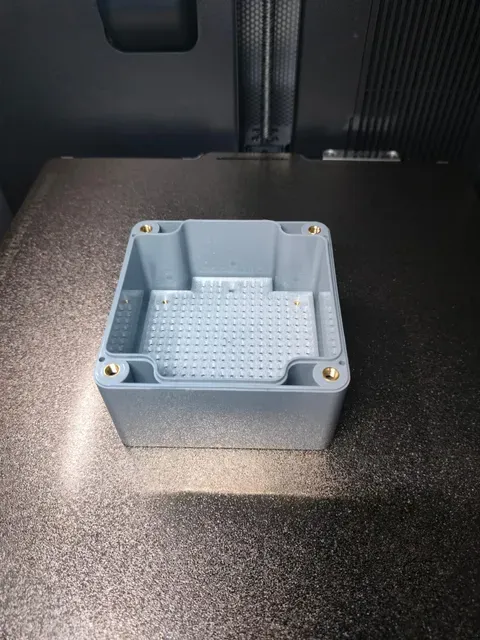

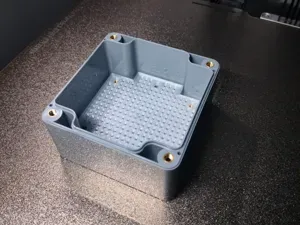

Design Features: The grid structure on the plate is compatible with 2.5mm cable ties (zip-ties) . This allows you to fix components in your desired layout without using screws. Fixing: The holes used to fix the plate to the box are designed with a 3mm diameter to fit perfectly into the internal screw bosses of the SE-206. Official Product Link: Altınkaya SE-206 Plastic Enclosure

[TR] Bu çalışma, Altınkaya SE-206 pano serisi için tamamen kendi tasarımım olan dahili montaj plakasıdır. Bu çalışmayı 82x80mm olan kutu ölçülerine uyarlayarak, dayanıklı ve modüler bir yerleşim sistemi oluşturdum. Bu plakaya, FT-240-43 toroid ile yaptığım Balun/Unun çalışmalarında toroidin kutu içinde oynamasını engellemek için ihtiyaç duydum.

Tasarım Özellikleri: Plaka üzerindeki ızgara yapısı 2.5mm'lik kablo bağları (plastik kelepçe) ile uyumludur. Bu sayede komponentleri vida kullanmadan, istediğiniz dizilimde sabitleyebilirsiniz. Sabitleme: Plakayı kutuya sabitlemek için kullanılan delikler, SE-206'nın iç vida yuvalarına tam oturması için 3mm çapında tasarlanmıştır. Resmi Ürün Linki: Altınkaya SE-206 Plastik Kutu

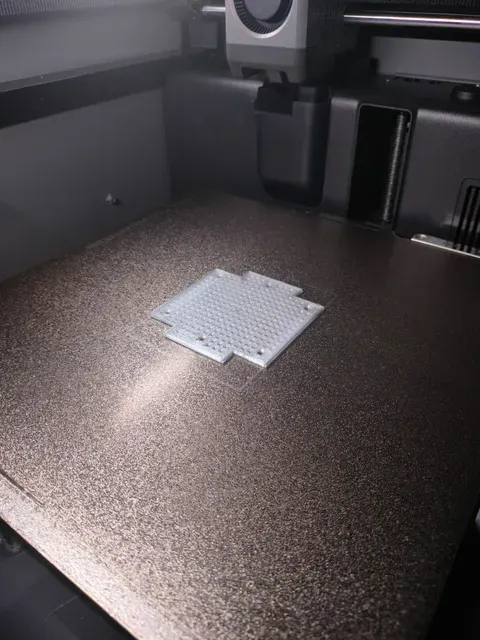

Baskı Ayarlarım / My Print Settings

- Filament: Porima PETG

- Infill (Doluluk): %80 (Grid or Gyroid)

- Wall Loops (Duvar Sayısı): 4

- Supports (Destek): Hayır / No

- Layer Height (Katman Yüksekliği): 0.20mm or 0.24mm

[TR] Plakanın rijitliğini korumak adına %80 doluluk ve 4 duvar ayarlarını korumanızı öneririm. Bu sayede kablo bağları sıkıldığında veya ağır komponentler eklendiğinde plaka esneme yapmaz. [EN] I recommend maintaining 80% infill and 4 wall loops to ensure structural rigidity. This prevents the plate from warping under the tension of zip-ties or the weight of heavier components.
