WLED LED-Ring 24 LEDs (WEMOS D1 mini, WLAN-fähig)

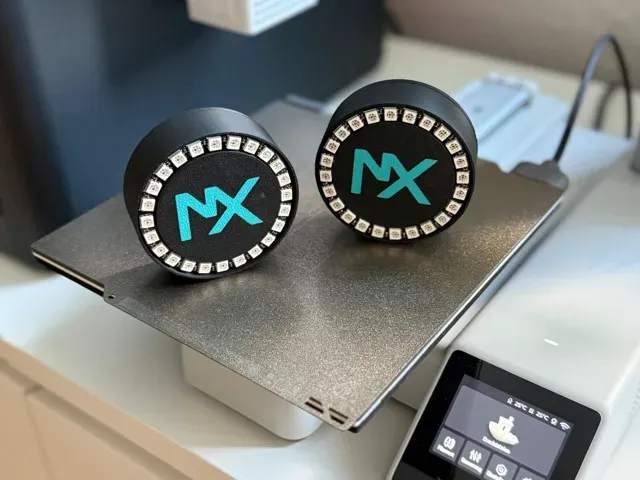

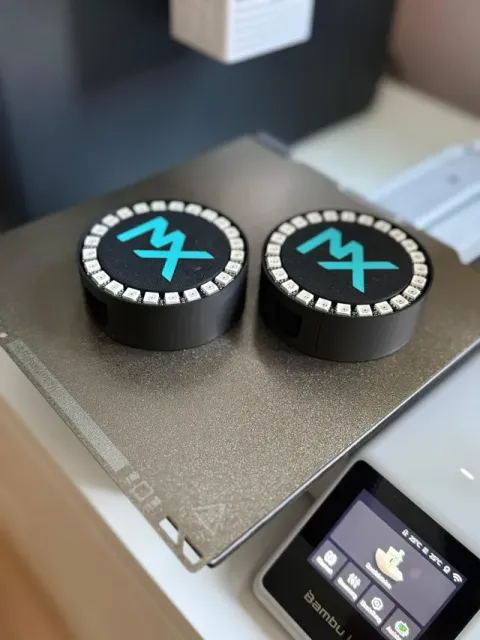

Deutsch: Ich habe ein kompaktes Gehäuse für einen NeoPixel-LED-Ring entworfen, das ein WEMOS D1 mini Modul integriert. Es bietet Schutz für die Elektronik und sorgt gleichzeitig für eine stabile Montage des LED-Rings. Ideal für kleine DIY-Projekte oder dekorative Lichtanwendungen, wie WLED oder ledfx zur Music-Visualisierung.

Es wird benötigt:

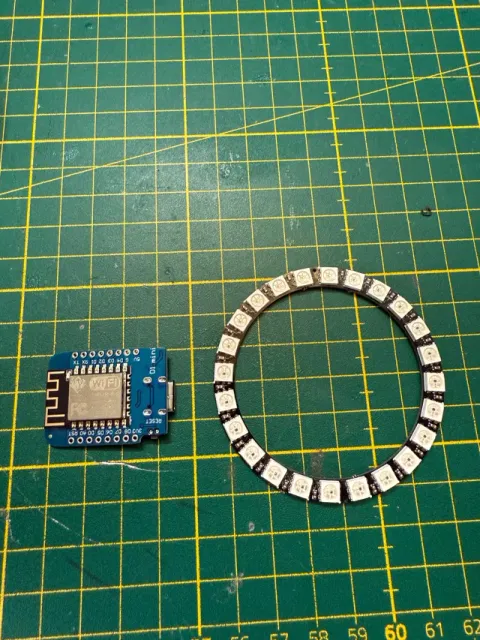

- Neopixelring 24 Pixel ( https://amzn.eu/d/3TjPcdc ) - WEMOS D1 mini ( https://amzn.eu/d/jdIf63O ) - Kabellitze am Besten mehrfarbig in 0,2 mm²( https://amzn.eu/d/agqsBXW ) - 2x M3*5*4 Einschmelzmuttern + M3*12 Senkkopfschrauben (Link siehe unten) - Lötkolben + Lötzinn - Sekundenkleber - Schraubendreher / Inbus-Schlüssel je nach Schrauben - Abisolierer - USB-C-Kabel + Netzteil - optional doppelseitiges Klebeband

Aufbauanleitung:

Schritt 1: Die Einschmelzhülsen mit dem heißen Lötkolben in die 2 Löcher einschmelzen (siehe Bild) TIPP: Die optimale Temperatur für den Lötkolben ist die Drucktemperatur des Materials - 20 Grad Celsius (bei PLA 200 Grad Celsius)

Schritt 2: Die auf ca. 8cm gekürzten, abisolierten Kabel (Rot, Grün und Schwarz) am WEMOS D1 mini anlöten

Schwarz → Ground (G)

Rot → 5V (5V)

Grün → Datenpin ( D4)

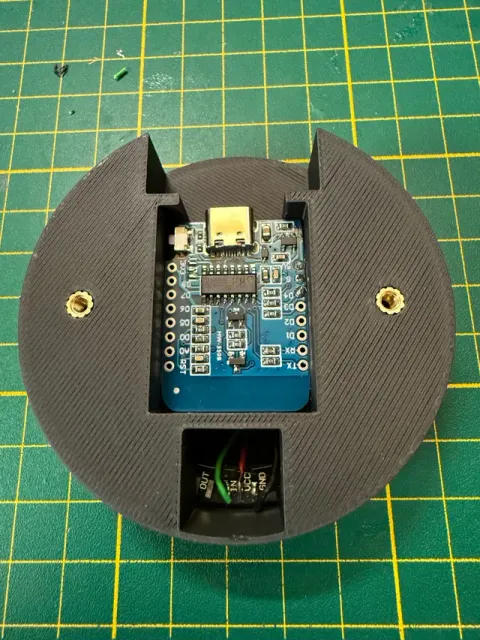

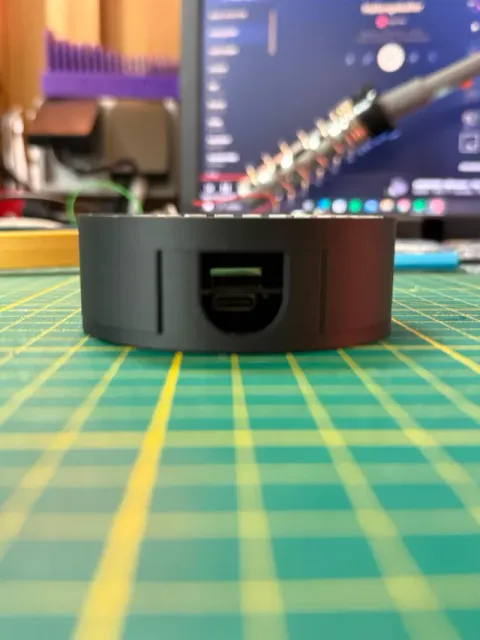

Schritt 3: WEMOS D1 mini in die dafür vorgesehene Basisplatte einpassen und die Kabel durch den Schacht auf die andere Seite durchführen

Schritt 4: die Lötkontakte am Neopixel-Ring verzinnen und die 3 Kabel vom WEMOS D1 mini, am Neopixel-Ring wie folgt anlöten:

Schwarz → GND

ROT → 5V / VCC

Grün → DIN

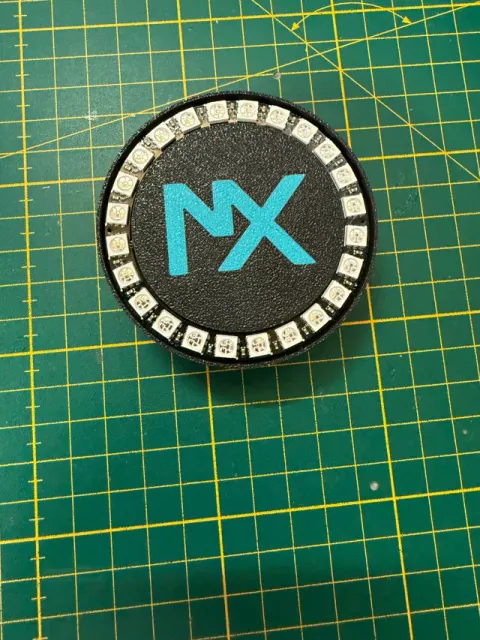

Schritt 5: Den fertig-verlöteten LED-Ring in der vorgesehenen Versenkung mit etwas Sekundenkleber fixieren

Schritt 6: Die Wandadaptionsplatte mit den 2 M3-Schrauben mit der Basisplatte verschrauben.

Jetzt kann das Ringlicht vielseitig eingesetzt werden. Egal ob individualisierte Programmierung mit Arduino Studio oder einer Installation von WLED , um komfortabel sämtliche Funktionen und Effekte über das Mobiltelefon zu steuern.  In meinem Fall verwende ich mehrere LED-Ringlichtspots mit der WLED-Software und visualisiere meine abgespielte Musik auf Partys mit LedFx .

Wer nicht weiß wie man WLED installiert, der hat hier ein sehr detailreiches Tutorial:

WLED-Installation:
