Eufymake E1: Universal-JIG für Einkaufswagen-Chips

Und noch eine Druckgutaufnahme, diesmal für Einkaufswagen-Chips.

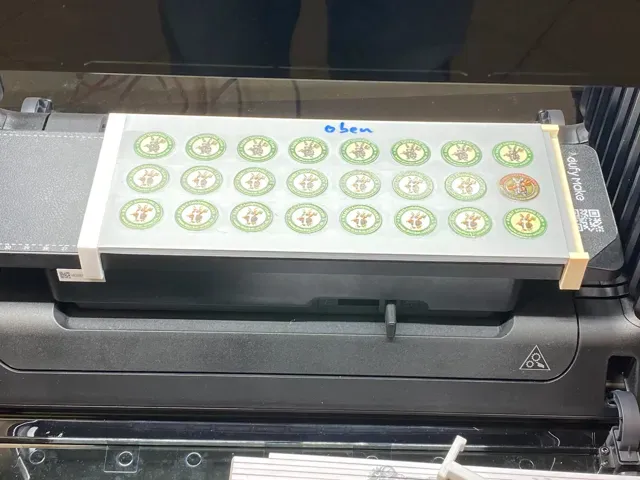

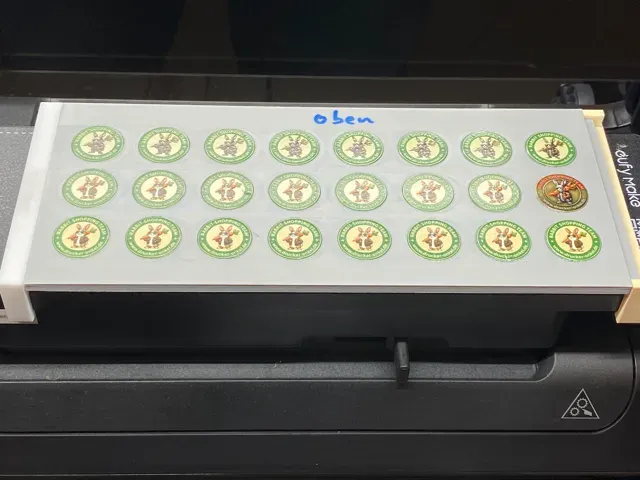

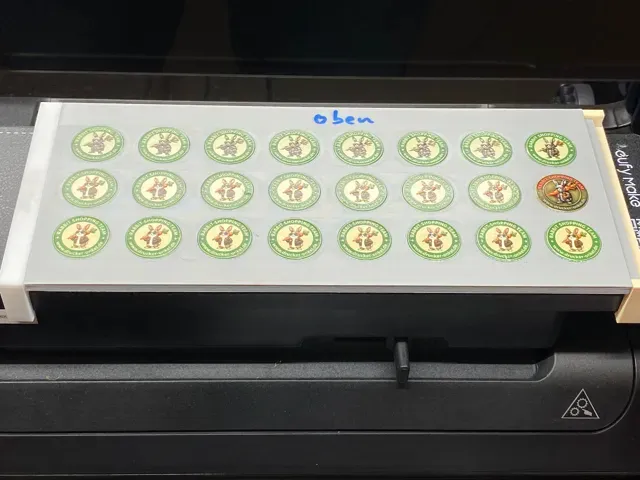

Standard-Abmessungen, entsprechen einer 1-Euro-Münze. Passen in Einkaufswagen. Version: Nur Münze (Ich habe auch noch welche als Schlüsselanhänger und andere) Mit dem Jig kann man 24 Stück auf einmal bedrucken. Der Rohling für PETG / PLA ist auch dabei. Oder fertige Rohlinge kaufen und bedrucken.

Für alle, die günstige Give-Away-Gadgets suchen.

Tipp: nach dem Einkaufen einfach im Wagen lassen. Der Nächste freut sich, dass er den Wagen direkt benutzen kann.

Basierend auf meinem “Klick- und - passt” - Druckguthalter für die kleine Eufy-Druckplatte

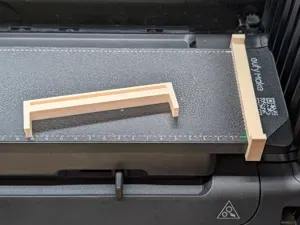

Die Basis- Einsteck-Halter: https://makerworld.com/de/models/2505512-eufymake-e1-universal-jig-clamp-holder#profileId-2754705 Damit kannst Du Dir selbst Jigs designen.

Geeignet für die kleine Druckplatte des Eufy Make E1

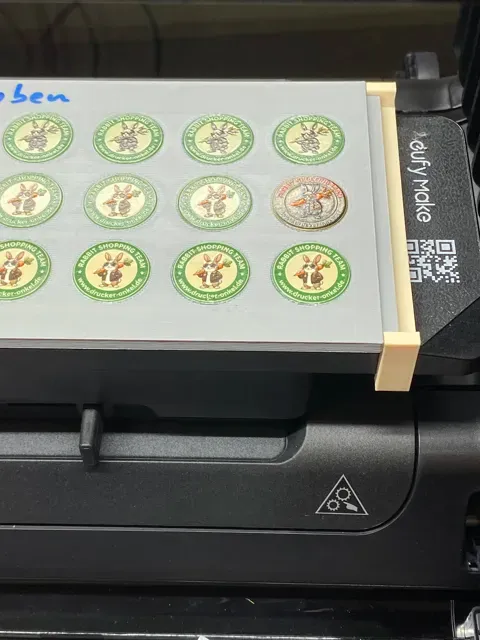

Das erste Münzfach: Abstand von unten: 14mm Abstand von rechts: 20mm

Nach oben ist der Versatz jeweils 28mm. Nach links ist der Versatz jeweils 30mm. Wenn die erste Münze ausgerichtet ist, sollten eigentlich alle 24 problemlos druckbar sein.

Wie richtet man am einfachsten aus?

Erstelle Dir eine Datei mit Linien, eine senkrecht, eine waagerecht. die Linien laufen an der unteren rechten Ecke zusammen. Dort ist in der Eufy-Software der Nullpunkt:

Erstelle eine Datei in Corel-Draw, Inkscape oder was auch immer. Setze den Nullpunkt unten rechts. Setze eine Linie senkrecht und eine waagerecht auf den Rand, so dass sie im Ursprung (0/0) zusammenlaufen. Bei Bedarf erstelle weitere Linien, z.B. Linienraster mit 10mm Abstand. Exportiere diese Datei. Positioniere diese Datei in der Eufy-Software auf 0/0 - wenn die Meldung kommt, dass die Vorlage zu groß ist, NICHT verkleinern, das verändert die Maße!

Immer vom Nullpunkt messen, nicht vom Rand der Aufnahme!

Hinweis: Bei Nicht-Benutzung immer alle Objekte und Träger von der Druckplatte nehmen. Der Eufy E1 dreht sonst durch, wenn er nach dem Standby wieder aktiv wird. Die Platte muss beim Einschalten immer leer sein! Das ist kein Problem meiner JIGS, sondern allgemein.

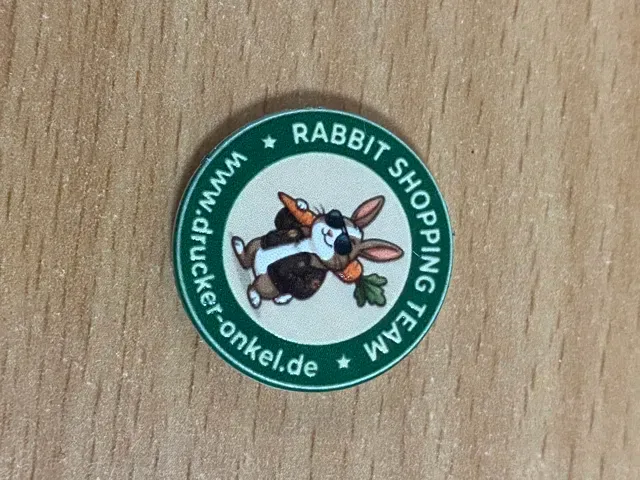

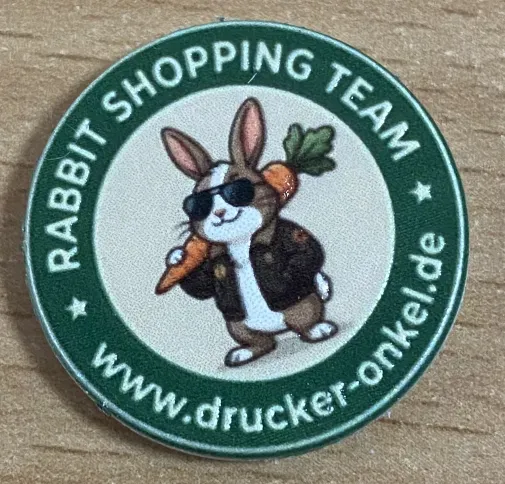

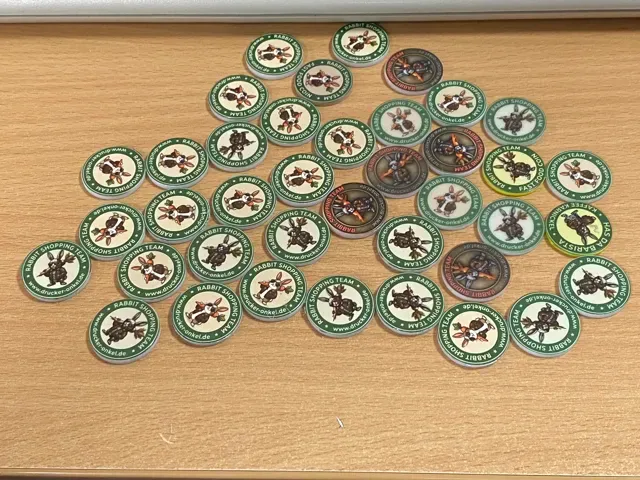

Ich hab damit schon einige Einkaufswagen-Chips gedruckt.

Zum Herausnehmen von hinten mit einem Stift die Münzen herausdrücken. Die Münzvorlage passt ziemlich straff. Bei Bedarf die Münze minimal verkleinern. (<1mm reicht normalerweise!)

Update 14.3.2026: Einige Filamente haben wohl mehr Toleranz im Druck. Daher habe ich ein 2. Druckprofil hochgeladen, bei dem die Münzaufnahmen von 23,5mm Durchmesser auf 23,8mm Durchmesser vergrößert sind. Zu locker sollten die Teile aber auch nicht sein, daher einfach ausprobieren.
