Eufymake E1: Universal-JIG BIG Lochraster

Ein Universalhalter mit Lochraster - Universa-JIG / Druckgutaufnahme

Diese Version ist für die große Druckplatte. Meine alternative Version für die kleine Druckplatte findet Ihr hier: https://makerworld.com/de/models/2508756-eufymake-e1-universal-jig-universal-grid-pattern#profileId-2758672

Achtung: Die Druckgröße passt nur in die H2-Drucker!

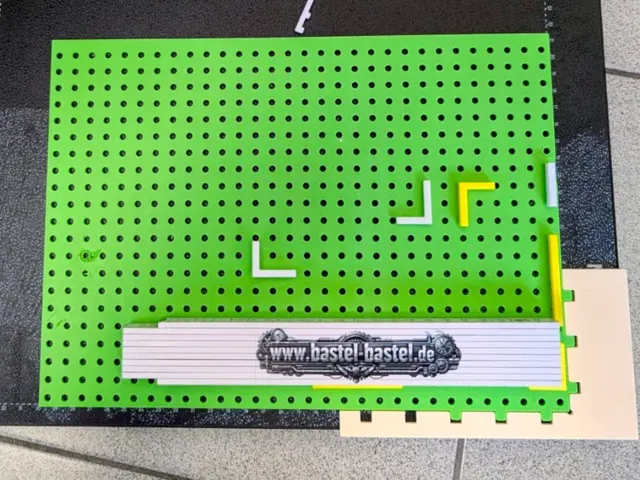

Diese Lochraster-Druckplatte ist für größere Objekte. Für alle Teile, die man mal schnell bedrucken muss, die man aber genau ausrichten will und nicht einfach auf die Druckplatte legen kann.

Einmal ausgerichtet und kalibriert, sollte die Druckplatte wiederholbare Druckergebnisse liefern.

So geht es:

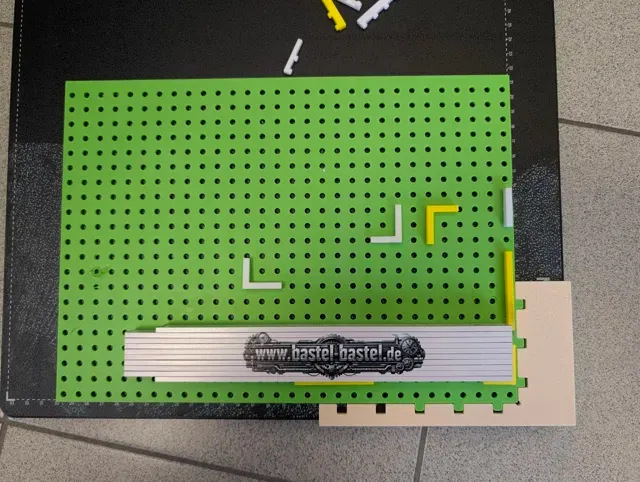

Lege Deine Objekte auf die Lochrasterl-Druckplatte. Fixiere sie mit den kleinen Haltern (drucke Dir, so viel Du benötigst)

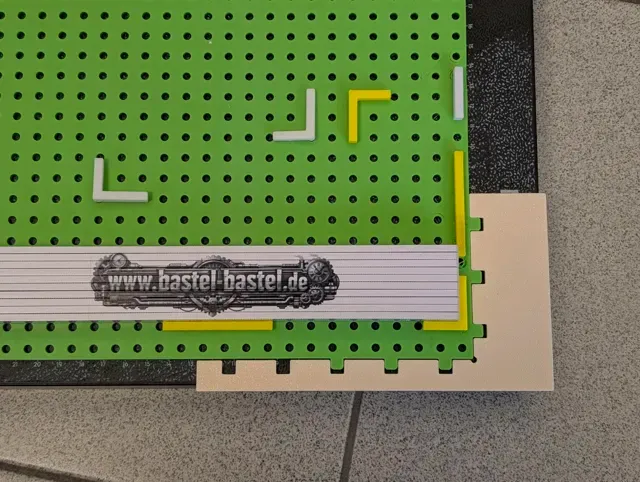

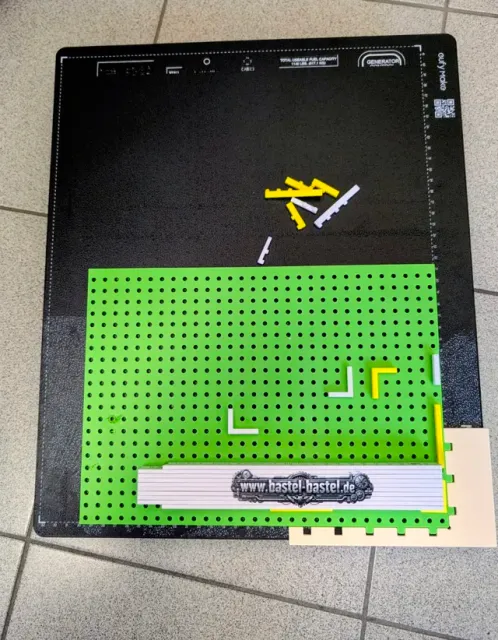

Lege die Lochrasterplatte-Platte auf die große Druckplatte des Eufy. Nutze den Universal-Anschlag, um die Platte exakt auszurichten. Mit dem angelegten Universal-Anschlag sollten Drucke immer wiederholbar sein.

Entferne den Universal-Anschlag, nur die Lochraster-Platte bleibt auf dem Drucker. Beim Entfernen des Anschlags die Lochraster-Platte nicht bewegen!

Drucken!

Tipp: Zur Ausrichtung kannst Du Dir einfach mit Corel-Draw, Inkscape oder einem anderen Programm ein Linienraster erstellen und direkt auf die Lochplatte drucken, daran kannst Du später Deine Objekte ausrichten. Nutze die Nullpunktkalibrierung, nicht die Fotokalibrierung!
