Core One čistič trysky / Core One nozzle wiper

Update 2026.02.01 provedl jsem maximálně možné snížení výšky modelu (o 1,7 mm), čistící podložka nyní částečně drží i na oušku heatbedu. Dále byla provedena úprava g-codu, aby korespondoval s provedenou změnou modelu.

Update 2026.02.01 I decreased height of wiper as match as possible (about 1,7 mm, wiper pad now partially stick heatbed tab to). The g-code was modified to correspond with changes of wiper model.

Update 2026.01.20 přidána varianta pro šestihranou matici. Update 2026.01.20 added variant for hex nut use.

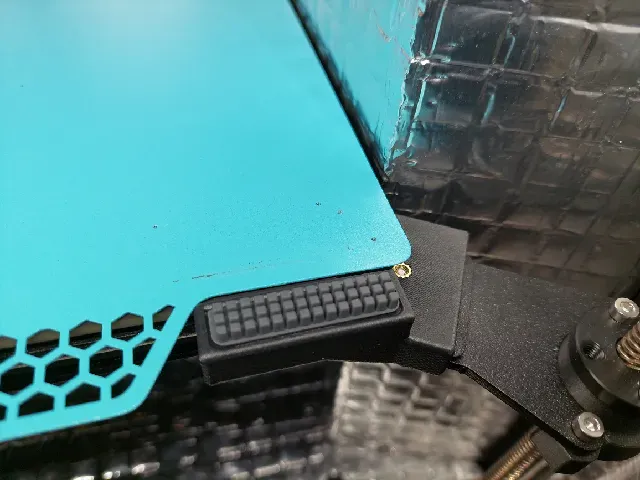

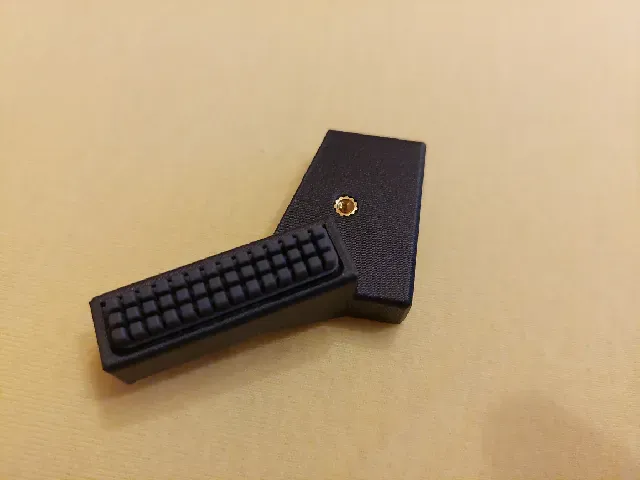

Jedná se o další variantu čističe trysky, který je navržen tak aby byl tisknutelný bez podpěr a zároveň byl spolehlivě upevněn, aby při čištění nedocházelo k nežádoucím pohybům a při tisku k vybracím. K montáži je potřeba závitová vložka M3 x 5,7 mm (např. CNC kitchen)

This is another variant of the nozzle cleaner, which is designed to be printable without supports. To be securely attached, to prevent unwanted movements during cleaning and to prevent vibrations during printing. A heatset insert M3 x 5.7 mm is required for assembly (e.g. CNC kitchen)

Nastavení tisku

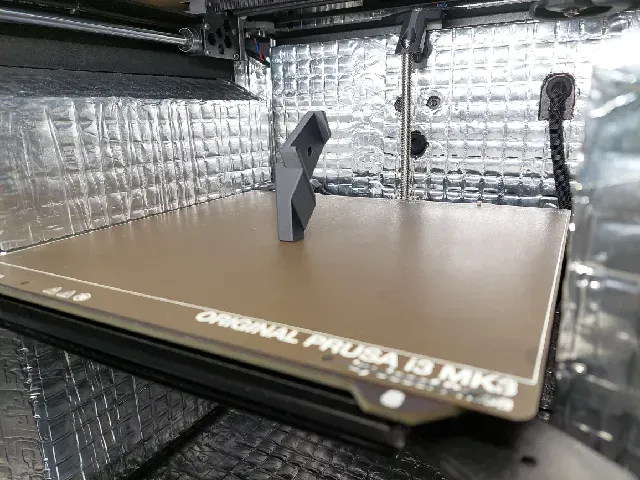

Tlouštka vrstvy 0,2 mm, podpěry nejsou nutné. U některých typů filamentů zvažte možnost límce. Doporučený filament Prusament PC blent CF.

Print settings

Layer thickness 0.2 mm, supports not required. For some filament types consider a brim option. Recommended filament Prusament PC blent CF.

Gcode pro čištění / Gcode for cleanig

V startovacím G-kódu tiskárny najděte příkaz pro čištění trysky a zakomentujte jej, následně vložte níže uvedený g-code. Doporučuji uvedené souřadnice ověřit ručním pohybem os.

In the printer's startup G-code, find the nozzle cleaning command and comment it out, then insert the g-code below. I recommend verifying the coordinates by manually moving the axes.

;G29 P9 X208 Y-2.5 W32 H4

G0 X250 Y-18 Z1.4 F5000 ; Move hotend to position G0 X206 Y-17.5 Z1.4 F150000 ; wipe left G0 X250 Y-17 Z1.4 F50000 ; wipe right G0 X206 Y-16.5 Z1.4 F150000 ; wipe left G0 X250 Y-16 Z1.4 F50000 ; wipe right G0 X206 Y-15.5 Z1.4 F150000 ; wipe left G0 X250 Y-15 Z1.4 F50000 ; wipe right G0 X206 Y-14.5 Z1.4 F150000 ; wipe left G0 X250 Y-14 Z1.4 F50000 ; wipe right G0 X206 Y-13.5 Z1.4 F150000 ; wipe left G0 X250 Y-13 Z1.4 F50000 ; wipe right
