Bouchon Verseur à vis paramétrique - Parametric Pouring Cap for Bottle

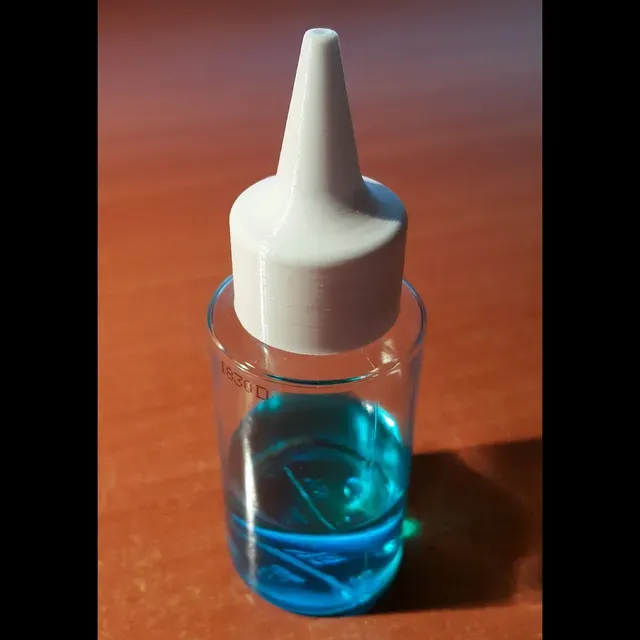

Premier essai sous Fusion 360 d'un modèle paramétrique, car j'avais besoin d'un bouchon verseur pour un petit flacon.

Sous Fusion pour accéder aux paramètres :

Dans l'espace DESIGN > MODIFY > fx change parameters

Vous accédez alors à un tableau, la colonne contient le nom de la variable et une explication.

Il vous suffit de changer les valeurs contenues dans colonne

Toutes les valeurs sont en mm sauf "Chanfrein_Oui_Non" qui peut contenir 1 pour Oui et 0 pour non, afin d'arrondir les angles sur le bouchon.

Les paramètres modifiables sont les suivants :

- Hauteur du col (goulot) du flacon et du bouchon (sans le verseur)

- Hauteur de la partie sans filetage sur cette dernière

- Diamètre intérieur du bouchon

- Épaisseur de la paroi du bouchon

- Espace entre le verseur et le bord du bouchon (donnera la finesse du bec)

- Hauteur du bec verseur

- Pas de vis du filetage :

prendre la distance entre 2 filets (ou sommets),

ou bien compter le nombre de filets sur 1 cm, et diviser 10 par cette valeur

Exemple 3 filets sur 1 cm donnera 10/3 = 3,33 mm

- Le chanfreinage des angle du bouchon pour les arrondir

Rentrez des valeurs cohérentes dans le tableau, le programme ne vérifie pas les erreurs ou les aberrations.

Dans le cas contraire quittez le modèle sans sauvegarder, et rechargez-le pour repartir avec les valeurs par défaut.

Pour les bouchons allant sur des bouteilles contenant des liquides alimentaires, prévoir un filament adéquat.

Ceci est un premier essai, n'hésitez pas à me contacter si vous constatez des anomalies ou des améliorations possibles.

First test under Fusion 360 of a parametric model, because I needed a pourer for a small bottle.

Under Fusion to access the settings :

In the DESIGN space > MODIFY > fx change parameters

You then access a table, the column contains the name of the variable and an explanation.

Just change the values in column

All values are in mm except "Chamfer_Yes_No" which can contain 1 for Yes and 0 for No, to round the corners on the cap.

The editable parameters are as follows:

- Height of the neck of the bottle and cap (without the pourer)

- Height of the part without thread on the cap

- Inside diameter of the cap

- Thickness of the wall of the cap

- Space between the pourer and the edge of the stopper (will give the finesse of the beak)

- Spout height

- Screw thread :

take the distance between 2 nets (or vertices),

or count the number of nets on 1 cm, and divide 10 by this value

Example 3 nets on 1 cm will give 10/3 = 3.33 mm

- Chamfering the corners of the cap to round them
